Назначение.
Трехканальное реле времени ВЛ-41М1 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Условия эксплуатации.
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями. Диапазон рабочих температур от -20 °С до +45 °С при отсутствии конденсации влаги. Воздействие вибраций с ускорением до 1g с частотой до 100 Гц, до 2g с частотой до 60 Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10 мкс.
Степень защиты реле — IP40, выводных зажимов — IP20.
Реле предназначены для монтажа на DIN-рейку.
Структура условного обозначения.
ВЛ — 41 М 1
ВЛ — реле времени;
41 — модификация;
М — тип корпуса;
1 — универсальное питание (24…220 В переменного и постоянного тока)
Технические характеристики.
Реле времени ВЛ-41М1 может функционировать в любом из 2 режимов — «задержка включения» или «формирование импульса» от источника питания в диапазоне 24…220 В, переменного или постоянного тока.
| Диапазоны выдержек времени | 0,1…9,9 (с/мин/ч), 1…99 (с/мин/ч) |
| Средняя основная погрешность, % | 0,2 |
| Погрешность от изменения температуры на 1 °С, % | 0,1 |
| Время повторной готовности, с, не более | 0,1 |
| Время возврата, с, не более | 0,1 |
| Напряжение питания, переменный и постоянный ток, В | 24…220 |
| Допустимые отклонения напряжения питания,% | -15…+10 |
| Потребляемая мощность, Вт, не более | 1,4 |
| Масса, кг | 0,25 |
| Способ монтажа | на DIN-рейку |
| Коммутационная способность | |
| Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) | 0,1 А, 12В пост., перем. ток (не менее 5х105) 5А, 30В = (не менее 9х104) 5А, 220 В~ (не менее 9х104) |
| Допустимые режимы коммутации | 103 замыканий до 10 А на время до 0,1 с размыканием до 5А, 245 В ~ или 30В = до 0,1 Гц |
Устройство и работа.
Режимы работы каждого канала реле задаются с помощью DIP-переключателя, расположенного на передней панели — «задержка включения» или «формирование импульса». Реле имеет 3 управляющих входа для запуска (перезапуска) любого из каналов. В качестве сигнала на управляющий вход подается плюсовой потенциал или фазное напряжение согласно схеме включения.
Светодиодный индикатор мигает зеленым цветом при отсчете задержке включения и оранжевым при отсчете формирования импульса. При поданном питании (после формирования импульса) светодиод горит постоянно зеленым цветом; если выходное реле включено (после отсчета задержки включения) то светодиод горит постоянно оранжевым цветом.
Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а также DIP-переключателями:
- Часы-секунды, минуты — («Ч-С, М»);
- Минуты-секунды — («М-С»);
- Переключателем множителя («х1-х0.1»).
Если переключатель «Ч-С, М» установлен в положении часы («Ч»), то переключатель минуты-секунды(«М-С») не работает. Переключатель множителя («х1-х0.1») в положении «х0,1» уменьшает время выдержки в 10 раз. Исполнительные реле каждого канала имеют одну группу переключающих контактов с выдержкой времени.
Внимание! Для исключения сбоев в работе реле при коммутации индуктивной нагрузки (электромагнит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехоподавляющую цепь в виде последовательно соединенных резистора 100…200 Ом 2 Вт и неполярного конденсатора 0,1…0,22 мкф 400…600 В.
Габаритные и установочные размеры.
- Схема подключения.
- Временная диаграмма функционирования реле.
- Габаритные и установочные размеры.
Трехканальное реле времени ВЛ-41М1 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Условия эксплуатации ВЛ-41М1
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20°С до +45°С при отсутствии конденсации влаги.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку.
Технические характеристики реле ВЛ-41М1
Реле времени ВЛ-41М1 может функционировать в любом из 2 режимов – «задержка включения» или «формирование импульса» от источника питания в диапазоне 24…220В, переменного или постоянного тока.
| Параметр | Значение |
| Диапазоны выдержек времени | 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч) |
| Средняя основная погрешность, % | 0.2 |
| Погрешность от изменения температуры на 1°С, % | 0.1 |
| Время повторной готовности, с, не более | 0.1 |
| Время возврата, с, не более | 0.1 |
| Напряжение питания, переменный и постоянный ток, В | 24…220 |
| Допустимые отклонения напряжения питания, % | -15…+10 |
| Потребляемая мощность, Вт, не более | 1.4 |
| Масса, кг | 0.25 |
| Способ монтажа | на DIN рейку |
| Коммутационная способность | |
| Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) |
0.1А, 12В @ (не менее 5х105) 5А, 30В = (не менее 9×104) 05А, 220В ~ (не менее 9×104) |
| Допустимые режимы коммутации | 103 замыканий до 10А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц |
Устройство и работа реле ВЛ-41М1
Режимы работы каждого канала реле задаются с помощью DIP-переключателя, расположенного на передней панели – «задержка включения» или «формирование импульса». Реле имеет 3 управляющих входа для запуска (перезапуска) любого из каналов. В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное напряжение согласно схеме включения.
Светодиодный индикатор мигает зеленым цветом при отсчете задержки включения и оранжевым при отсчете формирования импульса. При поданном питании (после формирования импульса) светодиод горит постоянно зеленым цветом; если выходное реле включено (после отсчета задержки включения) то светодиод горит постоянно оранжевым цветом.
Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а также DIP-переключателями:
- Часы–секунды, минуты – (« Ч–С, М»)
- Минуты–секунды – («М–С»)
- Переключателем множителя («х1–х0.1»)
Если переключатель «Ч–С, М» установлен в положении часы («Ч»), то переключатель минуты–секунды («М–С») не работает. Переключатель множителя («х1–х0.1») в положении «х0.1» уменьшает время выдержки в 10 раз. Исполнительные реле каждого канала имеют одну группу переключающих контактов с выдержкой времени.
Схема подключения временного реле ВЛ-41М1
Временная диаграмма функционирования реле ВЛ-41М1
Габаритные размеры временного реле ВЛ-41М1
ВНИМАНИЕ! Для исключения сбоев в работе реле при коммутации индуктивной нагрузки (электромагнит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехоподавляющую цепь в виде последовательно соединенных резистора 100…200 Ом 2Вт и неполярного конденсатора 0.1…0.22мкф 400…600В.
Наши специалисты готовы оказать вам любую техническую поддержку!
Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
Вы можете связаться с ними по телефону (812) 740-09-03.
Вы так же можете задать вопрос прямо на сайте.
Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах.
Трехканальное реле времени ВЛ-41М1 предназначено для коммутации
электрических цепей с определенными, предварительно установленными
выдержками времени и применяется в схемах автоматики как комплектующее
изделие.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими
условиями.
Диапазон рабочих температур от -20°С до +45°С при отсутствии конденсации влаги.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и
длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку.
Реле времени ВЛ-41М1 может функционировать в любом из 2 режимов – задержка включения» или формирование
импульса» от источника питания в диапазоне 24…220В, переменного или постоянного тока.
Реле времени ВЛ-41М1 трехканальное реле времени предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени. Реле имеет три управляющих входа для запуска (перезапуска) любого из трех каналов.
В качестве сигнала на управляющий вход реле времени ВЛ-41М1 подается плюсовой потенциал или фазное напряжение согласно схеме включения. При одновременной подаче управляющего сигнала и питания отсчет времени будет происходить после снятия управляющего сигнала.
ВЛ-41М1 — технические характеристики
Напряжение питания — 24В — 220В
Потребляемая реле мощность — 1,4Вт
Диапазон выдержек времени реле ВЛ-41М1 — 0,1…9,9 (сек/мин/часов), 1…99 (сек/мин/часов)
Средняя основная погрешность — 0,2%
Погрешность от изменения температуры на 1°С — 0,1%
Время повторной готовности реле к запуску — не более 0,1 сек
Время возврата реле времени ВЛ-41М1 — не более 0,1 сек
Диапазон рабочих температур −20…45°С
Степень защиты схемы реле и печатной платы — IP40
Степень защиты выходных зажимов — IP20
Крепление реле — на DIN-рейку
Вернуться на страницу Реле времени
Реле времени ВЛ-41М1
Окружающая реле ВЛ-41М1 среда должна быть взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

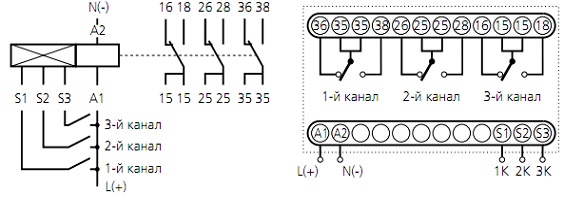

ВЛ-41М1 схема электрическая
ВЛ-41М1 схема электрическая
Диапазон выдержек реле — 0,1…9,9 (с/мин/часов), 1…99 (с/мин/часов). Режим работы каждого из каналов реле времени ВЛ-41М1 задается с помощью соответствующего переключателя, расположенного на передней панели: положение «вправо» – «задержка включения», положение «влево» – «формирование импульса».
