Инструкция по монтажу водосточной системы Docke

Основное предназначение водосточной системы – защита фасада здания и фундамента от атмосферных осадков. Она состоит из таких комплектующих, как кронштейны, воронки, желоба, колена, углы, сточные трубы, хомуты и заглушки. Изделия должны быть высшего качества, дабы не осуществлять монтаж новой сети через 10 лет её службы.

Профессионалы рекомендуют уделять внимание производителю docke. Это отечественная компания, выпускающая внутренние, наружные виды водостоков с круглым, прямоугольным и квадратным сечением изделий с гладкой поверхностью, легко отслаивающую даже ледяную корку.

Виды водосточной сети для частных домов

Деке выпускает два вида ливнёвок, которые можно устанавливать на частных домах:

• Standart. Система рассчитана на дачные и небольшие частные строения, поскольку имеет небольшое сечение труб и желобов;
• Lux. Серия предназначена для больших или сложных по конструкции крыш. Особенностью является большое количество дополнительных элементов для монтажа любой системы.

  Профессионалы рекомендуют уделять внимание производителю docke. Это отечественная компания, выпускающая внутренние, наружные виды водостоков с круглым, прямоугольным и квадратным сечением изделий с гладкой поверхностью, легко отслаивающую даже ледяную корку.


  Виды водосточной сети для частных домов


  Деке выпускает два вида ливнёвок, которые можно устанавливать на частных домах:

  • Standart. Система рассчитана на дачные и небольшие частные строения, поскольку имеет небольшое сечение труб и желобов;
  • Lux. Серия предназначена для больших или сложных по конструкции крыш. Особенностью является большое количество дополнительных элементов для монтажа любой системы.


  Способы крепления ливнёвки


  В конструкции крыши обычно предусматривается установка лобовой доски на торцы стропилин, но иногда такой элемент отсутствует. В зависимости от этого имеются свои особенности в монтаже держателей Деке водосточной системы:

  • Крепление на лобовую доску после завершения кровельных работ или в случае широкого шага стропильных стропил (более 60 см). Преимуществом является удобство крепления составных частей водостока в нужных местах. Фиксирование пластиковых держателей осуществляется саморезами, после чего выполняется монтаж желоба, заводя его кромку в зажим кронштейна до щелчка (наглядно – на видео).


  Важно! Для выдерживания нагрузок снега лобовой доски следует провести работы по её укреплению с кровлей.

  Наглядное представление об установке водостока на лобовую доску кровли представлено в видео :

  • Крепление без лобовой доски.


  Важно! Для выдерживания нагрузок снега лобовой доски следует провести работы по её укреплению с кровлей.

  Наглядное представление об установке водостока на лобовую доску кровли представлено в видео :

  • Крепление без лобовой доски.
    ​

  Способ применяется при установке системы docke на этапе возведения крыши, но до этапа монтажа кровли. В зависимости от шага стропил пользуются несколькими вариантами  установки:

  1. Если шаг стропильных досок составляет не более 60 см, то устройство металлических креплений Деке осуществляется к их нижнему краю.
  2. В случае большого расстояния между стропилами, которое не может обеспечить надёжное крепление желоба, применяются пластиковые кронштейны с металлическими удлинителями, легко меняющие угол при установке водостока. Они фиксируются на деревянные элементы крыши с помощью оцинкованных болтов с полукруглой головкой марки М5 длиною 30 мм.

  Для обеспечения нормального слива атмосферных осадков рекомендуется обеспечить крепежу желоба компании Деке горизонтальный уклон – 50 мм на 10 м. Для этого рассчитывают их необходимое количество на одну строну, вычисляя разницу между высотами уже вмонтированных крюков по краям крыши (с помощью натянутого троса), укладывают в один ряд и отмечают фломастером угол наклона. Каждый крепёж желоба нумеруется.

  Совет! Длинная сторона дома, например, 20 метров, требует монтаж водосточной сети на два уклона слива воды, соответственно, будет 2 воронки. Отсчёт количества крепёжных элементов идёт от центра к краям.


  Инструкция по монтированию воронки docke


  Установка элемента конструкции осуществляется на зафиксированные желоба, но перед этим в них нужно сделать отверстия, через которые вода будет спускаться по трубе вниз. При выпиливании следует обращать внимание на размер дырки, в противном случае жидкость будет стекать мимо неё.

  Каким инструментом вырезается отверстие? Лучшим вариантом считается ножовка с мелкими зубьями, но можно ножницами по металлу.

  Крепление воронки к желобу осуществляется с помощью специального соединения-фальца, у которого загибается фиксатор.


  Установка желобов


  Желоб Деке устанавливается достаточно легко: внешний паз элемента надевается на конец кронштейна, укладывается и фиксируется. По инструкции предполагается наличие сетки на такие элементы системы, как воронка и желоб. Они предотвращают попадание листьев и другого мусора в ливнёвку.


  Монтирование заглушек




  Фитинг для закрывания концевых отверстий компании docke имеет резиновые уплотнители на нижней дуге, обеспечивающие герметичность стыка с желобом. Другие производители могут выпускать их отдельно. В таком случае каучуковая прокладка укладывается в дугу заглушки.

  Чтобы заглушка идеально села на желоб, по ней следует постучать резиновым молотком до полного захода в паз.


  Установка водосточных труб и отлива


  Крепление труб к стенам осуществляется с помощью хомутов на металлической шпильке. Подсоединение к воронкам происходит с помощью углового колена docke на 45° без использования уплотнителя или специального клея. Нюансом является необходимость зазора нижней трубы на 2 мм.

  Во избежание разрушения фундамента на водосточную трубу крепится отлив Деке, который будет направлен в дренажный колодец или ливнеприёмник. Изгиб создаст нижнее гофрированное колено.


  Особенности монтажа соединений


  Соединение и изменение угла труб происходит с помощью универсальных хомутов и муфт Деке. Первое крепление представляет собой кольцо, соединяющее трубу с трубой, отливом, коленом. Для фиксирования стояка на стене, к хомуту присоединяется металлическая шпилька с пластиной для болтов. Количество определяется длиной и конфигурацией системы. Для стягивания хомута используют болты М5 длиною 40 мм и гайки.

  Хомуты и муфты docke также имеют уплотнители.


  Ошибки при возведении водосточной сети


  Инструкция – теоретическая основа монтажа, но человеческий фактор всё же присущий и нередко возникают следующие недостатки после проделанной работы:

  • Провисание желобов – увеличение шага установки крепёжных элементов (более 75 см);
  • Перелив воды – несоблюдение центральной оси относительно желоба и пластиковых держателей;
  • Разбрызгивание воды —  большое расстояние между краем кровли и желобом;
  • Неэффективное отведение атмосферных осадков – несоблюдение нормы угла наклона желобов (меньше 5 см на 10 м изделия для стока).


  Дополнительные рекомендации


  • Фиксирование труб системы необходимо начинать от кровли;
  • Соединительные элементы Деке фиксируются раструбом вверх;
  • Средний шаг установки хомутов – 180 см, при этом элемент должен присутствовать при каждом соединении труб;
  • При монтировании водосточных труб docke необходимо использовать отвес для того, чтобы они были в строго вертикальном положении;

  После установки сети ливнёвки проводится проверка на герметичность всех стыков, чтобы устранить недочёты и подготовить водосток к эффективному удалению большого количества атмосферных осадков. Детальные рекомендации также можно посмотреть на видео.

  Что еще почитать по теме?



  Автор статьи:

  Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

  Оцените статью:



  Фитинг для закрывания концевых отверстий компании docke имеет резиновые уплотнители на нижней дуге, обеспечивающие герметичность стыка с желобом. Другие производители могут выпускать их отдельно. В таком случае каучуковая прокладка укладывается в дугу заглушки.

  Чтобы заглушка идеально села на желоб, по ней следует постучать резиновым молотком до полного захода в паз.


  Установка водосточных труб и отлива


  Крепление труб к стенам осуществляется с помощью хомутов на металлической шпильке. Подсоединение к воронкам происходит с помощью углового колена docke на 45° без использования уплотнителя или специального клея. Нюансом является необходимость зазора нижней трубы на 2 мм.

  Во избежание разрушения фундамента на водосточную трубу крепится отлив Деке, который будет направлен в дренажный колодец или ливнеприёмник. Изгиб создаст нижнее гофрированное колено.


  Особенности монтажа соединений


  Соединение и изменение угла труб происходит с помощью универсальных хомутов и муфт Деке. Первое крепление представляет собой кольцо, соединяющее трубу с трубой, отливом, коленом. Для фиксирования стояка на стене, к хомуту присоединяется металлическая шпилька с пластиной для болтов. Количество определяется длиной и конфигурацией системы. Для стягивания хомута используют болты М5 длиною 40 мм и гайки.

  Хомуты и муфты docke также имеют уплотнители.


  Ошибки при возведении водосточной сети


  Инструкция – теоретическая основа монтажа, но человеческий фактор всё же присущий и нередко возникают следующие недостатки после проделанной работы:

  • Провисание желобов – увеличение шага установки крепёжных элементов (более 75 см);
  • Перелив воды – несоблюдение центральной оси относительно желоба и пластиковых держателей;
  • Разбрызгивание воды —  большое расстояние между краем кровли и желобом;
  • Неэффективное отведение атмосферных осадков – несоблюдение нормы угла наклона желобов (меньше 5 см на 10 м изделия для стока).


  Дополнительные рекомендации


  • Фиксирование труб системы необходимо начинать от кровли;
  • Соединительные элементы Деке фиксируются раструбом вверх;
  • Средний шаг установки хомутов – 180 см, при этом элемент должен присутствовать при каждом соединении труб;
  • При монтировании водосточных труб docke необходимо использовать отвес для того, чтобы они были в строго вертикальном положении;

  После установки сети ливнёвки проводится проверка на герметичность всех стыков, чтобы устранить недочёты и подготовить водосток к эффективному удалению большого количества атмосферных осадков. Детальные рекомендации также можно посмотреть на видео.

  Что еще почитать по теме?



  Автор статьи:

  Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

  Оцените статью:

  Загрузка…

  Источник

  Необходимость в обустройстве водосточной системы не вызывает сомнений. Ливневка надежно защищает фасад дома от намокания, а подвал и фундамент – от подтопления и преждевременного разрушения. Сегодня многие компании занимаются производством комплектующих деталей для систем организованного водоотвода.

  Одним из лидеров по продажам является немецкая компания Docke, которая запустила собственное производство по изготовлению водосточных систем в нашей стране. Это позволило добиться приемлемой цены при сохранении высокого качества изделий.

  Содержание:

  1. Виды водостоков Docke
  2. Типы ливневок для частного дома
  3. Преимущества водоотлива Docke
  4. Особенности монтажного процесса
  5. Крепление на лобовую доску
  6. Крепление без лобовой доски
  7. Инструкция по монтажу

  Компания Docke производит такие виды водостоков:



  1. внутренние;
  2. наружные;
  3. круглого сечения;
  4. прямоугольного и квадратного сечения;
  5. промышленного и бытового назначения.

  Отметим, что все водосточные системы от компании деке производятся из высококачественного поливинилхлорида. Это делает такие ливневки надежными и долговечными.

  Типы ливневок для частного дома

  Для бытового назначения компания деке выпускает два типа водостоков: lux и standart:

  1. Для небольших дачных домиков и домов с небольшой площадью крыши предназначены пластиковые водосточные системы серии деке standart. Такие водостоки отличаются небольшим сечением желобов и труб, что делает эти конструкции еще более доступными.
  2. Для частных домов со стандартной или большой крышей предназначены системы водостока серии lux. Для этой серии производится большое количество дополнительных элементов, что позволяет произвести монтаж водосточной системы любой сложности.

  Совет! Все пластиковые элементы деке люкс серии обладают усиленной конструкцией. Это позволяет ливневой канализации выдерживать значительные нагрузки от большого объема дождевой воды и выпавшего снега.

  Преимущества водоотлива Docke

  Среди преимуществ водосточной системы Docke lux стоит отметить такие особенности:



  • Технология защиты и усиления Clear Tube. Основные функции этой технологии – защита ливневой системы от налипания с внутренней части желобов опавшей листвы. Попадая в водосточные трубы, листва и прочий мусор могут забить и вывести из строя систему. Поэтому по всей внутренней плоскости желобов, фитингов и труб системы деке люкс предусмотрены продольные ребра. Также эти ребра дополнительно увеличивают механическую прочность конструкции.
  • Устойчивость к экстремальным температурам. Стоит отметить, что пластиковые компоненты ливневой канализации от компании Docke lux отлично выдерживают колебания температуры от -50 до +50° C.
  • Устойчивость цвета. Все пластиковые элементы ливневки деке люкс невосприимчивы к воздействию ультрафиолета, благодаря чему практически не изменяют своего цвета на протяжении всего срока эксплуатации.
  • Легкий вес конструкции не несет существенной нагрузки на фасад дома.
  • Легкий и понятный монтаж. Подробная инструкция, прилагаемая к каждому комплекту водосточной системы Docke lux позволяют в сжатые сроки выполнить монтаж своими руками.
  • Эстетичный внешний вид и доступная цена – немаловажный фактор, делающий ливневые конструкции от компании Docke очень популярными.

  О высоком качестве всех элементов говорит гарантия от производителя, которая выдается на 25 лет. Согласитесь, это довольно большой срок, делающие ливневые системы деке долговечными и надежными.

  Совет! Отдельно стоит отметить уникально гладкую поверхность, которой обладают пластиковые элементы конструкции. Благодаря этому, ледяная корка, образовавшаяся в желобах или водосточных трубах, легко отслаивается и выводится наружу.

  Особенности монтажного процесса

  Как уже отмечалось, компания Docke ко всем своим водосточным системам lux и standart прилагает подробное описание, как выполняется монтаж элементов ливневки своими руками. Такая инструкция предусматривает несколько способов крепления пластиковых изделий.



  Крепление на лобовую доску

  Этот способ подразумевает монтаж специальной толстой доски на фасад дома. Этот способ рекомендуется использовать в таких случаях:

  1. Когда монтаж водоотлива производится после кровельных работ, то есть в процессе эксплуатации жилого дома.
  2. Также этот способ рекомендован, если шаг между стропилами превышает 60 см, необходимых для надежного крепления желобов ливневой канализации.

  Такой способ имеет массу преимуществ, среди которых возможность крепления кронштейнов и воронок в нужном месте.

  Совет! Крепление желобов системы lux на лобовую доску осуществляется при помощи пластиковых кронштейнов.

  Крепление без лобовой доски

  Такой способ применяется в том случае, если монтаж ливневой системы деке lux осуществляется на этапе строительства дома, до обустройства кровли. При этом применяется несколько вариантов:



  1. При шаге кровельных стропил в пределах 50–60 см, длинные металлические кронштейны крепятся непосредственно к нижнему краю стропил. При необходимости, кронштейны могут быть немного загнуты для обеспечения нужного уклона в сторону воронки.
  2. Если шаг стропил не позволяет произвести надежное крепление желобов, применяются пластиковые кронштейны с металлическими удлинителями. Эти металлические пластины крепятся непосредственно на деревянную обрешетку крыши и сгибаются под нужным углом.

  Совет! Оба способа монтажа кронштейнов для желобов имеют свои преимущества и особенности. Но наиболее простым, рекомендованным профессионалами и чаще применяемым, является монтаж кронштейнов на лобовую доску.

  Инструкция по монтажу

  Теперь давайте подробно рассмотрим, как осуществляется монтаж ливневой системы Docke lux своими руками. Чтобы ливневка правильно функционировала, должна соблюдаться следующая инструкция по установке:

  • Прежде всего, производится установка выбранных кронштейнов подходящим способом.
  • Затем производится монтаж водоприемных воронок.
  • Следующим шагом производится установка желобов. Их надежное крепление к кронштейнам осуществляется при помощи специальных фиксаторов.
  • На этом этапе также монтируется сетка на воронку слива и на желоб. Эти защитные сетки препятствуют попаданию опавшей листвы и прочего мусора в ливневую канализацию.
  • После этого устанавливаются водосточные трубы. Их крепление к стенам фасада осуществляется при помощи хомутов.
  • Подсоединение труб к водоприемным воронкам производится при помощи колен с углом в 45°.

  Нижний конец водосточной трубы заводится в дождеприемник. При его отсутствии, одевается угловое колено для отвода воды от фундамента на максимальное удаление.

  Совет! Основное требование для правильного функционирования водосточной системы заключается в том, что свес крыши должен располагаться практически по центру желоба. Также следует помнить, что верхний конец кронштейна должен быть ниже линии кровли не менее, чем на 3 см.

  Мы рассмотрели особенности водосточной системы от немецкого производителя Docke. Такая ливневка имеет несколько типов: lux и standart. Общей чертой водоотводов деке является их надежность, долговечность, привлекательный внешний вид и легкий монтаж, доступный для самостоятельного выполнения.

  Источник

  Когда монтаж кровли и фасада завершен, откладывать сооружение водоотвода дождевой воды не только не имеет смысла, но и нерационально. Первый же сильный ливень покажет, что вода, падающая бесконтрольно, угрожает стенам, фундаменту и подвалу. Не менее разрушительна её сила для клумб, разбитых непосредственно у дома. Помочь справиться со стихией может водосточная система Docke.



  Материалы

  Docke использует для своих изделий новейшие материалы с уникальными качествами. Например, для уплотнителей, применяемых в соединениях, используется силиконизированная резина, сочетающая свойства натуральной резины и полимера за счет соединений кремния и органики. Эта двухкомпонентная резина способна сохранять исходные характеристики длительное время при эксплуатации в условиях температур от –5⁰С до +48⁰C. Если же температура не превышает +10⁰С – её срок службы неограничен. Она стойка к дождям и ветрам, солнечному свету и солёной воде, превосходя своими качествами каучук.

  Пластик ПВХ, из которого изготавливаются лотки, имеет удивительную прочность. Он способен, деформируясь под нагрузкой, восстановить свою форму после снятия нагрузки. Это свойство выручает в том случае, когда в желобе намерзает лёд. В месте намерзания лоток изменяет форму, однако, он полностью восстанавливает её, когда лёд растает. При правильной установке системы, воды в лотке оставаться не должно.



  Установка элемента конструкции осуществляется на зафиксированные желоба, но перед этим в них нужно сделать отверстия, через которые вода будет спускаться по трубе вниз. При выпиливании следует обращать внимание на размер дырки, в противном случае жидкость будет стекать мимо неё.

  Каким инструментом вырезается отверстие? Лучшим вариантом считается ножовка с мелкими зубьями, но можно ножницами по металлу.

  Крепление воронки к желобу осуществляется с помощью специального соединения-фальца, у которого загибается фиксатор.

  Достоинства водосточных систем Дёке

  С развитием пластиков, конструкции из ПХВ всё больше вытесняют металлическое оснащение своими низкими ценами, превосходным качеством, лёгкостью и простотой монтажа без особых инструментов, интересными, не выцветающими от солнца расцветками, неподверженностью к агрессивным веществам осадков, малым весом, малошумностью и другими преимуществами.

  Водостоки – это большой конструктор для взрослых, справившись со сборкой и установкой которого, «взрослые дети» чувствуют себя создателями. Результатом этой «игры» будет спокойствие владельцев дома и защита его от влаги на долгие-долгие годы. Дизайн конструктора Дёке может привнести в образ жилья элементы футуризма или классики и подходит к самым различным видам отделочных материалов.

  Производство водосточных систем бренда Döcke налажено в нашей стране с 2009 года. Поэтому модификации Standard, Premium, Lux как нельзя лучше подходят к российским условиям. Дмитровский завод производителя оснащён австрийским и немецким оборудованием.



  Особенности и преимущества

  По прогнозам специалистов, без водостока распад каменных стен из-за попадания воды и образовавшейся плесени наступает на 10 лет раньше обычного, у дерева — на 20. Основа дома, фундамент, разрушается в 2 раза быстрей. Для того чтоб сохранить фасадные панели от губительного влияния природных факторов применяют водосточную систему.

  В новых системных водостоках реализованы передовые европейские технологии, оборудование и стандарт качественного сырья. Немецкие технологии позволяют тщательно довести технологический процесс до совершенства.

  Пластик выдерживает различные виды нагрузок и все элементы высоко герметичны. Помимо вышеперечисленных качеств, продукция Деке предлагает разумные и доступные цены.

  Водосточная система Docke устойчива к влиянию ультрафиолета, не выцветает, сохраняя изначальный цвет. Имеет всю палитру цветов, что позволяет подчеркнуть контуры строения.

  Выдержка температурного режима от +50 до -50 гр. Водосток рассчитан на воздействие солей, щелочи и кислот, находящихся в осадках.

  Система благодаря небольшому весу (погонный метр 690 г) не оказывает нагрузку на несущие элементы, при монтажной сборке упрощает и ускоряет процесс. ПРИ КАЧЕСТВЕННОМ МОНТАЖЕ И УХОДЕ ЗА СИСТЕМОЙ, СРОК РАБОТОСПОСОБНОСТИ ВОДОСТОКА МОЖЕТ ПРЕВЫСИТЬ 50 ЛЕТ.

  Все элементы системы водостока симметричны, что позволяет применить универсальную сборку. Внутренняя поверхность не дает скапливается листве. Мусор смывается дождевой водой за счет продольных ребер, тем самым снижая вероятность засоров.

  Среди других немаловажных достоинств Docke необходимо отметить следующие:

  1. гарантийный срок 25 лет;
  2. в отличие от металла, гасит шум падающей воды;
  3. практичность, долговечность, универсальность;
  4. легкость обслуживания и простота монтажа;
  5. прочность и устойчивость к деформациям;
  6. привлекательный внешний вид;
  7. возможность установку на различные виды строения;

  Расчёт потребности в деталях

  Собираясь за покупкой, следует сделать примерный подсчёт необходимого количества деталей водостока. Расчёт несложен. Для него нужно замерить длину кровельных свесов и нарисовать схему организации слива. Также существуют правила, которые следует соблюдать: нужно обеспечить для желобов продольный уклон не менее 2%, а между трубами водостока расстояние не должно быть более 24 м.

  Пример подсчёта для одного свеса длиной 18 м

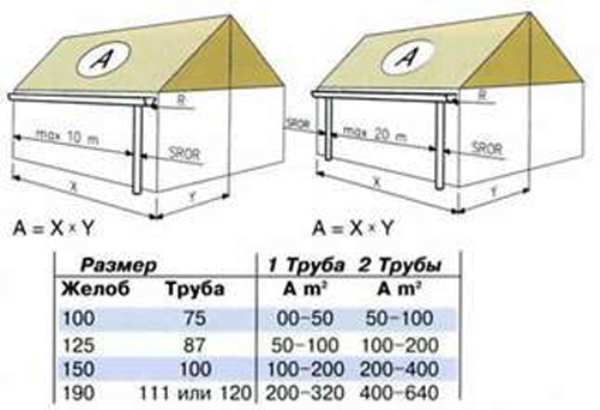

  Площадь водосбора подсчитывается следующим образом:

  А х В = S м2



  Количество воронок:

  Номинально признано, что 100 мм труба справляется с отведением осадков с площади до 220 м2. При меньших сечениях труб можно воспользоваться данными таблицы:



  Количество воронок, с учетом этого, определяется по площади сбора осадков либо конструктивно: минимум одна воронка на 1 скат кровли длиной до 12 метров.

  Если скат > 12 м длины, то необходимо предусмотреть две воронки.

  В нашем случае Nв = 2 шт

  Количество желобов подсчитывается исходя из длины деталей производителя. Для Docke она – 3 м. Длину кровельного свеса делим на этот метраж:

  18 /3 = 6 шт

  Соединителей на единичку меньше, чем желобов:

  Nс = 6 – 1 = 5 шт

  Количество угловых деталей, заглушек берётся из схемы.

  Количество кронштейнов (и удлинителей)рассчитывается исходя из следующих правил:

  • Расстояние между ними не должно превышать 60 см,
  • По обеим сторонам воронок и соединителей ставится по кронштейну.

  Общее количество кронштейнов:

  Nк = А / 0,6 + 2Nв + 2Nс = 18 / 0,6 + 2 х 2 + 2 х 5 = 44 шт

  Количество труб получается делением высоты стены на длину элемента (3 м) и умножением на количество воронок:

  Nт = Н / 3,0 х Nв = 4,5 / 3 х 2 = 3 шт

  Количество заглушек (по схеме) 2 шт;

  Количество колен (при простой архитектуре) 2 х Nв = 4 шт;

  Количество наконечников равно Nв = 2;

  Количество сеток для воронок равно числу воронок;

  Количество хомутов:

  Nхом = (Н / 1,5 + 1) х Nв = (4,5 / 1,5 + 1) х 2 = 8 шт

  По данным Таблицы 2 можно принять количество соединительных муфт.



  Все детали системы продаются поштучно. Рациональнее всего приобретать их с запасом, потому что не всегда можно рассчитать их количество идеально точно. Кроме того, где-то детали понадобится подрезать или укоротить, а где-то – удлинить. Начиная монтаж, запас нужно иметь под рукой.

  Крепление на лобовую доску при помощи пластиковых кронштейнов

  Данная работа подразумевает выполнение следующих действий:

  1. Крепление воронки, кронштейнов и соединителя осуществляется при помощи саморезов к лобовой доске.
  2. Для установки желоба на кронштейны необходимо сначала завести за кромку зажима ближний к доске край.
  3. После этого осуществляется нагружение второго края желоба до тех пор, пока не раздастся щелчок.

  Благодаря простому устройству всех элементов установить конструкцию может человек, ни разу не занимавшейся подобной работой.

  Установка

  Для того чтобы пользователи могли установить систему самостоятельно, к ней прилагается инструкция по монтажу. Монтаж водосточной системы прежде всего, должен обеспечить следующие характеристики и параметры готовой конструкции:

  • Неподверженность деформациям при повышенной нагрузке от осадков;
  • Уклон лотка не менее 2%;
  • Правильное положение лотка под краем кровельного свеса;
  • Герметичность;
  • Компенсацию температурных удлинений.

  Меры по обеспечению жёсткости системы

  Для того чтобы в системе не возникали вертикальные деформации, применяются следующие меры:

  • С двух сторон от воронки на расстоянии не более 15 см ставятся дополнительные кронштейны;
  • По 1 дополнительному кронштейну ставится под соединительный элемент, расстояние между кронштейнами строго до 0,6 м;
  • От торца углового элемента лотка до ближайшего кронштейна должно быть не более 15 см;
  • Не больше 25 см от заглушки до ближайшего кронштейна.

  Обеспечение уклона

  Предусмотрено три варианта крепления лотков:

  1. Если крепление производится на лобовую доску с помощью пластиковых кронштейнов, то первыми прикрепляются воронка и самый удаленный от неё кронштейн. При этом воронка крепится ниже его для создания уклона от 2% до 3%. Натягивается шнурок, по которому крепятся все промежуточные кронштейны.
  2. Если лобовой доски нет, а обрешётка имеет небольшой шаг, то лотки опирают на металлические кронштейны, крепящиеся на стропила. Держатели кронштейнов изгибают в местах, согласно выбранному уклону (см. рисунок ниже).
  3. Для обрешётки с большим шагом применяются пластиковые кронштейны с удлинителем. Уклон организуется за счёт положения точки его крепления на удлинителе.

  Правильным будет такое положение лотка под свесом кровли, при котором последний нависает над лотком на расстоянии от 1/3 до 1/2 диаметра лотка. Нужно обеспечить вертикальный зазор 3 см от линии плоскости кровли до внешнего края бортика лотка.



  Герметичность достигается обеспечением чистоты мест соединения и правильности установки резиновых прокладок. Для компенсации удлинения от воздействия повышенной температуры достаточно правильно смонтировать сопрягаемые элементы. На соединителях имеются линии, подписанные: «Вставить до сих пор». Концы лотков нужно завести в соединители до этих линий.

  Особенности крепления

  Как уже сообщалось, крепление водослива может осуществляться:

  • На лобовую доску используются (пластиковые кронштейны);
  • На крыши без неё (на металлические кронштейны с удлинителями или без них).

  В первом случае пластиковые крепежные элементы, соединители, воронки крепятся к доске саморезами. Во втором случае используются металлические крепления так, как указано в инструкции.

  Для прикрепления труб водостока и фиксации его элементов между собой разработчики Docke предлагают использовать универсальный хомут. Он может работать в режиме «проскальзывания», оставляя трубам возможность удлиняться при температурном расширении (на хомуте сбоку должна быть надпись «труба»). Режим «фитинг» (такая надпись должна быть сбоку) используется для жёсткой фиксации. Трубы крепятся к стене саморезом М6. Кольцо хомута вставляется в пазы дужками до упора.



  Последовательность сборки

  Монтаж водосточной системы начинает установка водосборной части (горизонтальная). Первыми крепятся воронка и самый дальний от неё хомут. Их высотное расположение задаёт уклон лотков.

  Выставляются все промежуточные крепёжные детали (держатели кронштейнов, соединительные элементы); монтируются лотки начиная от воронки, к дальнему краю; на торцы крайних лотков и воронок ставятся заглушки; в сливное отверстие воронки ставят сеточку.

  Установку водостоков (вертикальной части системы) начинают также от воронок. Монтируют последовательно: фигурную часть, составленную из колен и отрезка трубы, затем устанавливают водосточную трубу и крепят её к стене, последним устанавливается наконечник, направляемый в сторону дождеприёмника или ёмкости для дождевой воды.

  Монтаж водостоков завершают испытания проливкой. На крышу, подальше от воронки выливают воду. Если система не дала протечек, а вода вся прошла положенным маршрутом, система установлена правильно.

  Последовательность монтажа

  Монтаж водосбора

  • Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
  • Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
  • Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской – от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
  • Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской – установить сам соединитель 7.
  • Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
  • Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
  • Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
  • Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
  • Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
  • Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
  • Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
  • Установить в желоба 3 и 6 угловой элемент желоба 4.
  • Надеть заглушку воронки 12 на открытый конец воронки.
  • Надеть заглушку желоба 1 на открытый конец желоба.
  • Вставить сетку для воронки 10.

  Монтаж водослива

  • Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
  • Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

  • Закрепить нижний фитинг 15 хомутом 16 в положении “Фитинг”.
  • Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
  • Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
  • Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
  • Средний хомут устанавливается в положении “Труба”.
  • Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
  • Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
  • Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении “Фитинг”. Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении “Труба”.
  • Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
  • Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
  • Хомут устанавливают в положении “Фитинг”.
  • Допустим вариант крепления наконечника к трубе саморезом.

  Монтаж водосливных труб на сайдинг

  • При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
  • При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
  • Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
  • Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
  • Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
  • Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
  • Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

  Инструменты для монтажа

  • Для разметки: рулетка, карандаш.
  • Для крепления кронштейнов: отвертка, шуруповерт, дрель.
  • Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
  • Для сгибания металлических кронштейнов: гибочная машинка.
  • Для распилов: ножовка, стусло, пила с мелким зубом.

  Модельный ряд

  Водосточная система Дёке имеется на российском рынке в трёх сериях.

  Standard

  Эта экономичная серия лучше всего подойдет для установки под кровлю небольших дач или частных домов (площадь сбора осадков до 150 м2). Для сбора и отвода воды предусмотрены лотки диаметром 120,6 мм и водосточные трубы диаметром 80 мм. Лотки этой и другой серий сделаны симметричными, поэтому ошибиться с их установкой не получится.

  В основном палитра серии представлена гранатовым, коричневым (шоколадным) и сливочным (пломбирным) колером. Поскольку российское производство использует немецкие материалы, то можно заказать и иной цвет.



  Lux

  Серия имеет трубы с большим сечением, чтобы отводить воду с кровель обширной площади. Соответственно, некоторые другие детали также увеличены. Заглушки даже сделаны выпуклой формы, которая эффективнее преграждает путь мощному ливневому потоку. Серия содержит такие же технические решения, как и премиум.

  Ассортимент водостоков

  Водосточная система Docke имеет три ассортимента продукции с разными размерами комплекта.

  Люкс


  В этот комплект Деке входят:

  • заглушки для желобов;
  • коллектор;
  • воронка стандартная;
  • соединитель;
  • хомут;
  • крепление;
  • шпилька;
  • кронштейн пластмассовый;
  • переходник;
  • муфта;
  • наконечник.

  Водосток Деке люкс применяется как в многоэтажных — так и в одноэтажных зданиях, имеет хорошую характеристику. Выпускается в трёх цветах: коричневый, серый и белый.

  Стандарт

  Пластиковая водосточная система Docke (деке) производит в своём ассортименте серию стандарт со своими особенностями.



  комплектующие	диаметр	длина
  Желоб для стока	12.1 см.	3 метра
  Труба для стока	8.6 см.	3метра

  Остальные составляющие комплекта схожи с серией люкс, но типовые размеры стандарт. Продукт предлагается в трёх цветах: белый, гранатовый, коричневый.

  Премиум

  Водосточная система марки премиум занимает первое место на рынке Российской Федерации.



  Длина и комплект соответствует выше перечисленным маркам, но есть свои особенности:

  1. После механических воздействий желоб может восстанавливать начальную форму.
  2. Запатентованный универсальный хомут способен крепить фитинги и трубы.
  3. Крепление для желоба с регулируемым углом наклона.
  4. Соединительная система элементов без герметика и клея, а на уплотнителях.
  5. Запатентованные ограничители монтажа.
  6. Уплотнители из просиликонинной резины, при любых погодных условиях сохраняют свойства.
  7. Толщина стенок (1.8см.).
  8. Протекание воды через желоб (1.8л. сек.).
  9. Протекание воды через трубу (6.4л. сек.).

  Цветовая палитра Docke реализует любое кровельное или фасадное решение, основные цвета: пломбир, гранат, каштан и шоколад.

  ВОДОСТК ПРИДАЁТ ОКОНЧАТЕЛЬНЫЙ ВИД КРОВЛЕ И ФАСАДУ НОВОГО ДОМА ИЛИ ЗДАНИЯ, А ТАКЖЕ ПОСЛЕ РЕКАНСТРУКЦИИ!

  Цены комплектующих


  Стоимость системы будет зависеть от количества необходимых деталей, площади кровли и ее геометрии. Цвет играет в ценовой политике важную роль. Элементы оттенка «Гранат» немного дешевле, поскольку они пользуются меньшим спросом у покупателей.

  Средняя стоимость основных элементов стандартного устройства в рублях:

  • воронка – 420;
  • желобные элементы – 600;
  • соединители – 160;
  • уголки – от 300 до 900;
  • трубы – 700;
  • трубные коленцы – 228;
  • кронштейны – от 75 до 280;
  • крепежные и заглушивающие детали – в пределах 100.

  Цена элементов водосточной системы «Деке-Люкс» будет выше, чем варианта «Стандарт», поскольку детали объемнее. В сам комплект войдет больше элементов – такие водостоки выбирают для коттеджей с широкими крышами.

  Также стоит учитывать, что придется заплатить за работу бригады, если монтировать установку вы будете с привлечением профессионалов.

  Фиксация при помощи металлических кронштейнов без ветровой доски

  При отсутствии ветровой доски крепление желобов происходит следующим образом:

  1. Сначала кронштейны крепятся на кровельную конструкцию при помощи саморезов. Это нужно делать до того, как произошел монтаж отделочного материала.
  2. После этого происходит установка желобов. Они плотно прижимаются к кронштейну, а затем фиксируются при помощи прижимной планки.

  Во время подобной работы следует проверять надежность крепления желобов.



  Источник
  1. Главная
  2. Инструкции
  3. Инструкция по установке водостоков Docke

  Общие положения



  Обеспечение уклона желоба водостока



  Вариант с лобовой доской, крепление на пластиковый кронштейн

  Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном
  и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.

  Вариант без лобовой доски, крепление на металлический кронштейн

  Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.

  Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

  Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

  Обеспечение оптимального положения элементов водосточной системы относительно крыши эксплуатации



  Свес крыши располагается над желобом водостока на расстоянии от 1/3 до 1/2 его диаметра.

  Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 -30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя) либо перемещением пластикового кронштейна.

  Обеспечение устойчивости от деформаций при вертикальной нагрузке

  Расстояние между кронштейнами желоба не должно превышать 600 мм. Воронка должна закрепляться в двух точках (или на двух удлинителях). Соединитель желоба должен закрепляться в одной точке (или на одном кронштейне). Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.

  Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

  Обеспечение компенсации температурных линейных расширений

  Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется водосточный желоб. Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

  Обеспечение герметизации водосточной системы

  До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд. Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

  Сравнение характеристик желобов водостока под нагрузкой



  Особенности крепления

  Кровля с лобовой доской. Крепление на пластиковые кронштейны



  Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске. Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка. При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

  Кровля без лобовой доски. Крепление на металлические кронштейны



  Кронштейны крепятся к элементам конструкции крыши. Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

  Кровля без лобовой доски. Крепление с использованием удлинителей



  Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши. На металлических удлинителях желоб закрепляется в пластиковых кронштейнах. При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба водостока. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом. Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.

  Крепление трубы и фитингов



  Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделено красным цветом.

  Использование универсального хомута



  Возможны два способа фиксации:
  Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
  Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».
  Основа хомута приворачивается саморезом (диаметр Мб, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

  Последовательность монтажа системы водостока

  Монтаж водосбора

  • Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
  • Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
  • Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
  • Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
  • Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
  • Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
  • Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
  • Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель).
  • Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
  • Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
  • Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
  • Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
  • Установить в желоба 3 и 6 угловой элемент желоба 4 .
  • Надеть заглушку воронки 12 на открытый конец воронки 11.
  • Надеть заглушку желоба 1 на открытый конец желоба.
  • Вставить сетку для воронки 10.

  Монтаж водослива

  • Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке  11 саморезом.
  • Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15). При сборке фигурной части водослива необходимо придерживаться следующих требований: Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами.
  • Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
  • Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива.
  • Выставить трубу вертикально. Отметить место монтажа универсального хомута посередине трубы 17.
  • Надеть трубу 18 на фитинг 15 . Зафиксируем ее в хомуте 17.
  • Средний хомут монтируется в положении «Труба».
  • Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
  • Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19. Отступить на 10 мм ниже.
  • Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20 . Хомут монтируется в положении «Фитинг». Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба».
  • Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.
  • Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
  • Хомут монтируется в положении «Фитинг».
  • Возможен вариант крепления наконечника к трубе саморезом.

  Монтаж водосливных труб на сайдинг



  • Винтовая шпилька М8 — 1 шт.; Гайка М8 — 2 шт.; Шайбы 015 — 2 шт. Винт М5х40 — 1 шт., Гайка М5 — 1 шт. (идут в комплекте с хомутом).
  • При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
  • При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
  • Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
  • Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу диаметром 15 мм 3.
  • Надеть на шпильку опору хомута 4 . Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
  • Выставить опору хомута 4 в нужное положение («Труба»\«Фитинг»). Затянуть гайку  2 под опорой хомута до упора гаечным ключом.
  • Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.

  Инструменты для монтажа водосточной системы



  • Для разметки: рулетка, карандаш.
  • Для крепления кронштейнов: отвертка, дрель, шуруповерт.
  • Для установки кронштейнов: шнур, шланговый уровень, ватерпас.
  • Для сгибания металлических кронштейнов: гибочная машинка.
  • Для распилов: ножовка, пила с мелким зубом, стусло.

  Назначение элементов

  	Желоб водосточный Предназначен для сбора и отвода дождевой воды с поверхности крыши		Заглушка для желоба Может устанавливаться как на правых, так и на левых концах желобов для обеспечения герметичности системы		Хомут универсальный Предназначен для крепления системы на фасаде здания. Имеет два положения: 1. «труба», 2. «фитинг»
  	Труба водосточная Предназначен для отвода воды от воронки желоба на землю или в дренаж		Заглушка для воронки Устанавливается на одном из торцов воронки для герметизации системы		Наконечник Предназначен для отвода воды из водосливной системы на землю
  	Соединитель желобов с резиновым уплотнителем Предназначен для последовательного соединения желобов в единую систему		Колено 72° Эти фитинги предназначены для обеспечения перехода от воронки к трубе. Применяются также для обхода архитектурных элементов фасада. Колена соединяются между собой отрезком труб		Кронштейн пластиковый Предназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем на кровлях без лобовой доски
  	Воронка Предназначена для соединения желобов и трубы в целях отвода воды из водосборной в водосливную систему		Колено 45°		Кронштейн металлический Предназначен для крепления желоба на кровлях без лобовой доски. Длина опорной части кронштейна — 300 мм
  	Сетка воронки (Clear Tube) Предотвращает попадание в водослив листвы, хвои и мусора		Угловой элемент 90° Угловые элементы устанавливаются как на внешних, так и на внутренних углах кровли и предназначены для соединения желобов под углом 90° (135°) в целях изменения направления движения воды		Удлинитель металлический Предназначен для обеспечения крепления пластикового кронштейна для кровель без лобовой доски. Длина опорной части удлинителя — 240 мм
  	Муфта соединительная Предназначена для соединения трубы С воронкой или двух труб		Угловой элемент 135°

  1. Главная
  2. Инструкции
  3. Инструкция по установке водостоков Docke
  Источник

  Основное предназначение водосточной системы – защита фасада здания и фундамента от атмосферных осадков. Она состоит из таких комплектующих, как кронштейны, воронки, желоба, колена, углы, сточные трубы, хомуты и заглушки. Изделия должны быть высшего качества, дабы не осуществлять монтаж новой сети через 10 лет её службы.

  Профессионалы рекомендуют уделять внимание производителю docke. Это отечественная компания, выпускающая внутренние, наружные виды водостоков с круглым, прямоугольным и квадратным сечением изделий с гладкой поверхностью, легко отслаивающую даже ледяную корку.

  Виды водосточной сети для частных домов

  Деке выпускает два вида ливнёвок, которые можно устанавливать на частных домах:

  • Standart. Система рассчитана на дачные и небольшие частные строения, поскольку имеет небольшое сечение труб и желобов;
  • Lux. Серия предназначена для больших или сложных по конструкции крыш. Особенностью является большое количество дополнительных элементов для монтажа любой системы.

  Виды водосточных систем «Деке»



  Обеспечение уклона желоба водостока



  Вариант с лобовой доской, крепление на пластиковый кронштейн

  Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном
  и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.

  Вариант без лобовой доски, крепление на металлический кронштейн

  Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.

  Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

  Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

  Обеспечение оптимального положения элементов водосточной системы относительно крыши эксплуатации



  Свес крыши располагается над желобом водостока на расстоянии от 1/3 до 1/2 его диаметра.

  Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 -30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя) либо перемещением пластикового кронштейна.

  Обеспечение устойчивости от деформаций при вертикальной нагрузке

  Расстояние между кронштейнами желоба не должно превышать 600 мм. Воронка должна закрепляться в двух точках (или на двух удлинителях). Соединитель желоба должен закрепляться в одной точке (или на одном кронштейне). Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.

  Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

  Обеспечение компенсации температурных линейных расширений

  Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется водосточный желоб. Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

  Обеспечение герметизации водосточной системы

  До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд. Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

  Сравнение характеристик желобов водостока под нагрузкой



  Особенности крепления

  Кровля с лобовой доской. Крепление на пластиковые кронштейны



  Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске. Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка. При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

  Кровля без лобовой доски. Крепление на металлические кронштейны



  Кронштейны крепятся к элементам конструкции крыши. Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

  Кровля без лобовой доски. Крепление с использованием удлинителей



  Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши. На металлических удлинителях желоб закрепляется в пластиковых кронштейнах. При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба водостока. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом. Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.

  Крепление трубы и фитингов



  Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделено красным цветом.

  Использование универсального хомута



  Возможны два способа фиксации:
  Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
  Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».
  Основа хомута приворачивается саморезом (диаметр Мб, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

  Последовательность монтажа системы водостока

  Монтаж водосбора

  • Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
  • Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
  • Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
  • Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
  • Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
  • Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
  • Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
  • Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель).
  • Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
  • Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
  • Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
  • Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
  • Установить в желоба 3 и 6 угловой элемент желоба 4 .
  • Надеть заглушку воронки 12 на открытый конец воронки 11.
  • Надеть заглушку желоба 1 на открытый конец желоба.
  • Вставить сетку для воронки 10.

  Монтаж водослива

  • Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке  11 саморезом.
  • Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15). При сборке фигурной части водослива необходимо придерживаться следующих требований: Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами.
  • Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
  • Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива.
  • Выставить трубу вертикально. Отметить место монтажа универсального хомута посередине трубы 17.
  • Надеть трубу 18 на фитинг 15 . Зафиксируем ее в хомуте 17.
  • Средний хомут монтируется в положении «Труба».
  • Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
  • Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19. Отступить на 10 мм ниже.
  • Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20 . Хомут монтируется в положении «Фитинг». Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба».
  • Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.
  • Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
  • Хомут монтируется в положении «Фитинг».
  • Возможен вариант крепления наконечника к трубе саморезом.

  Монтаж водосливных труб на сайдинг



  • Винтовая шпилька М8 — 1 шт.; Гайка М8 — 2 шт.; Шайбы 015 — 2 шт. Винт М5х40 — 1 шт., Гайка М5 — 1 шт. (идут в комплекте с хомутом).
  • При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
  • При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
  • Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
  • Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу диаметром 15 мм 3.
  • Надеть на шпильку опору хомута 4 . Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
  • Выставить опору хомута 4 в нужное положение («Труба»\«Фитинг»). Затянуть гайку  2 под опорой хомута до упора гаечным ключом.
  • Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.

  Инструменты для монтажа водосточной системы



  • Для разметки: рулетка, карандаш.
  • Для крепления кронштейнов: отвертка, дрель, шуруповерт.
  • Для установки кронштейнов: шнур, шланговый уровень, ватерпас.
  • Для сгибания металлических кронштейнов: гибочная машинка.
  • Для распилов: ножовка, пила с мелким зубом, стусло.

  Назначение элементов

  	Желоб водосточный Предназначен для сбора и отвода дождевой воды с поверхности крыши		Заглушка для желоба Может устанавливаться как на правых, так и на левых концах желобов для обеспечения герметичности системы		Хомут универсальный Предназначен для крепления системы на фасаде здания. Имеет два положения: 1. «труба», 2. «фитинг»
  	Труба водосточная Предназначен для отвода воды от воронки желоба на землю или в дренаж		Заглушка для воронки Устанавливается на одном из торцов воронки для герметизации системы		Наконечник Предназначен для отвода воды из водосливной системы на землю
  	Соединитель желобов с резиновым уплотнителем Предназначен для последовательного соединения желобов в единую систему		Колено 72° Эти фитинги предназначены для обеспечения перехода от воронки к трубе. Применяются также для обхода архитектурных элементов фасада. Колена соединяются между собой отрезком труб		Кронштейн пластиковый Предназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем на кровлях без лобовой доски
  	Воронка Предназначена для соединения желобов и трубы в целях отвода воды из водосборной в водосливную систему		Колено 45°		Кронштейн металлический Предназначен для крепления желоба на кровлях без лобовой доски. Длина опорной части кронштейна — 300 мм
  	Сетка воронки (Clear Tube) Предотвращает попадание в водослив листвы, хвои и мусора		Угловой элемент 90° Угловые элементы устанавливаются как на внешних, так и на внутренних углах кровли и предназначены для соединения желобов под углом 90° (135°) в целях изменения направления движения воды		Удлинитель металлический Предназначен для обеспечения крепления пластикового кронштейна для кровель без лобовой доски. Длина опорной части удлинителя — 240 мм
  	Муфта соединительная Предназначена для соединения трубы С воронкой или двух труб		Угловой элемент 135°

  1. Главная
  2. Инструкции
  3. Инструкция по установке водостоков Docke
  Источник

  Основное предназначение водосточной системы – защита фасада здания и фундамента от атмосферных осадков. Она состоит из таких комплектующих, как кронштейны, воронки, желоба, колена, углы, сточные трубы, хомуты и заглушки. Изделия должны быть высшего качества, дабы не осуществлять монтаж новой сети через 10 лет её службы.

  Профессионалы рекомендуют уделять внимание производителю docke. Это отечественная компания, выпускающая внутренние, наружные виды водостоков с круглым, прямоугольным и квадратным сечением изделий с гладкой поверхностью, легко отслаивающую даже ледяную корку.

  Виды водосточной сети для частных домов

  Деке выпускает два вида ливнёвок, которые можно устанавливать на частных домах:

  • Standart. Система рассчитана на дачные и небольшие частные строения, поскольку имеет небольшое сечение труб и желобов;
  • Lux. Серия предназначена для больших или сложных по конструкции крыш. Особенностью является большое количество дополнительных элементов для монтажа любой системы.

  Виды водосточных систем «Деке»



  В отзывах владельцев домов о водосточной системе «Деке-Стандарт» отмечены ее надежность и качество. Есть пользователи, которые считают цену за пластик необоснованно дорогой, она сопоставима с моделями других производителей из оцинкованной стали с защитным полимерным покрытием.

  Водостоки «Люкс» больше по габаритам и относятся к премиум-классу. Элементы производят в трех цветовых решениях – белом, сером и шоколадном. Желобная ширина здесь 141 мм, диаметр труб – 10 мм. Длина стандартна – 3 м. Такие водостоки можно использовать в таунхаусах и массивных коттеджах в несколько этажей.

  В отзывах об этой установке часто говорится о высоком качестве и технологичности. На строительных форумах предупреждают, что приобретать водосток нужно у официальных дилеров компании. На рынке есть подделки, продаваемые под видом систем этой марки. Они не отличаются качеством, текут на стыках и выцветают.

  Способы крепления ливнёвки

  В конструкции крыши обычно предусматривается установка лобовой доски на торцы стропилин, но иногда такой элемент отсутствует. В зависимости от этого имеются свои особенности в монтаже держателей Деке водосточной системы:

  • Крепление на лобовую доску после завершения кровельных работ или в случае широкого шага стропильных стропил (более 60 см). Преимуществом является удобство крепления составных частей водостока в нужных местах. Фиксирование пластиковых держателей осуществляется саморезами, после чего выполняется монтаж желоба, заводя его кромку в зажим кронштейна до щелчка (наглядно – на видео).

  Важно! Для выдерживания нагрузок снега лобовой доски следует провести работы по её укреплению с кровлей.
  Наглядное представление об установке водостока на лобовую доску кровли представлено в видео :

  • Крепление без лобовой доски. ​

  Способ применяется при установке системы docke на этапе возведения крыши, но до этапа монтажа кровли. В зависимости от шага стропил пользуются несколькими вариантами установки:

  1. Если шаг стропильных досок составляет не более 60 см, то устройство металлических креплений Деке осуществляется к их нижнему краю.
  2. В случае большого расстояния между стропилами, которое не может обеспечить надёжное крепление желоба, применяются пластиковые кронштейны с металлическими удлинителями, легко меняющие угол при установке водостока. Они фиксируются на деревянные элементы крыши с помощью оцинкованных болтов с полукруглой головкой марки М5 длиною 30 мм.

  Для обеспечения нормального слива атмосферных осадков рекомендуется обеспечить крепежу желоба компании Деке горизонтальный уклон – 50 мм на 10 м. Для этого рассчитывают их необходимое количество на одну строну, вычисляя разницу между высотами уже вмонтированных крюков по краям крыши (с помощью натянутого троса), укладывают в один ряд и отмечают фломастером угол наклона. Каждый крепёж желоба нумеруется.

  Совет! Длинная сторона дома, например, 20 метров, требует монтаж водосточной сети на два уклона слива воды, соответственно, будет 2 воронки. Отсчёт количества крепёжных элементов идёт от центра к краям.

  Серии водостоков Döcke

  Всего есть три серии водосточных систем Деке:

  • STANDART
    .
  • PREMIUM
    .
  • LUX
    .

  СТАНДАРТ

  Водостоки этой серии – наиболее недорогой вариант. Они предназначены для отвода осадочных вод с крыш общей площадью до 150 м².

  Основные характеристики:

  • толщина
    стенок ПВХ основных и дополнительных элементов – 1.7 мм;
  • диаметр
    трубы – 85,73 мм, диаметр желоба – 120,65 мм;
  • труба способна пропускать
    до 5.3 л/с, желоб – 1.5 л/с на 1 погонный метр;
  • три цвета
    : белый (пломбир), коричневый (шоколад), красный (гранат).

  Отличительная особенность серии – в ассортименте есть трубы и желоба разной длины. У трубы: 1 м, 2 м, 3 м. У желоба: 2 м и 3 м. Это можно рассматривать как дополнительную возможность сэкономить на материалах.

  Серия Стандарт отлично подойдет для небольшого дома Источник 101siding.ru

  Примечание!
  У более дорогих серий ПРЕМИУМ и ЛЮКС размеры труб и желобов фиксированы – по 3 м.

  При определении стоимости водостока СТАНДАРТ в качестве ориентира можно брать следующие цены (рублей):

  • 1 м желоба
    – от 122;
  • 1 м трубы
    – от 150;
  • воронка
    – от 235;
  • угол
    для соединения желобов под углом 90° – от 202;
  • муфта
    соединительная (для стыковки труб между собой и присоединения их к воронке) – от 78;
  • наконечник
    (для слива в дождеприемник ливневой канализации) – от 139;
  • соединитель
    желобов – от 130;
  • колено
    45° для обхода выступов – от 146;

  Колено 45° позволяет «прижать» водосток к фасаду Источник a-k-b.info

  • заглушка – от 62.

  Есть еще элементы крепления (к фасаду, к лобовой доске или стропилам крыши):

  • хомут
    – от 59;
  • шпилька
    с гайкой – от 139;
  • кронштейн пластиковый
    – от 42;
  • кронштейн металлический
    – от 136;
  • крепление
    регулируемое – от 175.

  Примечание!
  Шпильки с гайкой и крепления регулируемые стоят одинаково для всех серий.

  ПРЕМИУМ

  Эта улучшенный вариант предыдущей серии водостока. Благодаря большей толщины стенок (1.8 мм), трубы и желоба при таком же диаметре могут выдерживать большие нагрузки:

  • пропускная способность труб
    – до 6.4 л/с;
  • пропускная способность желобов
    – до 1.8 л/с на погонный метр.

  К трем предыдущим цветам (пломбир, шоколад и гранат) добавлен четвертый – серый (каштан).

  Серия ПРЕМИУМ по сравнению со СТАНДАРТОМ имеет более широкую номенклатуру элементов Источник fasad-n.ru

  Смотрите также: Каталог популярных участков в Подмосковье для строительства загородного дома

  По характеристике производителя эта серия предназначена для крыш площадью до 250 м².

  У элементов серии водостока Деке цены выглядят следующим образом (рублей):

  • желоб
    (3 м) – от 430;
  • труба
    (3 м) – от 520;
  • воронка
    – от 270;
  • угол
    90° – от 235;
  • муфта
    – от 90;
  • наконечник
    – от 160;
  • соединитель
    – от 150;
  • колено
    45° – от 170;
  • заглушка
    желоба – от 72;
  • угловой
    элемент соединения желобов под 135° – от 805;
  • колено
    72° – от 170;
  • заглушка
    воронки – от 73;
  • защитная
    сетка воронок от листвы и крупного мусора – от 57.

  Элементы крепления:

  • кронштейн
    ПВХ – от 49;
  • кронштейн
    металлический – от 157;
  • хомут
    – от 68.

  Шпилька с гайкой и крепление регулируемое стоят соответственно 139 и 175 рублей.

  Шпилькой с гайкой водосток крепят к фасаду Источник amazon.co.jp

  ЛЮКС

  Водостоки этой серии позволяют отвести большое количество осадков от крыши площадью более 250 м² без увеличения количества воронок и водосточных труб. Достигается это благодаря увеличенному диаметру желобов (141 мм) и труб (100 мм). А чтобы они смогли выдерживать выросшие нагрузки, толщина стенок элементов водостока серии ЛЮКС увеличена до 2.2 мм.

  Пропускная способность труб – 9.3 л/с.

  Пропускная способность желоба – 2.1 л/с на погонный метр.

  Три цвета: белый (пломбир), коричневый (шоколад), темно серый (графит).

  Элементы этой серии водостока Деке купить можно по следующим ценам (рублей):

  • желоб
    (3 м) – от 650;
  • труба
    (3 м) – от 770;
  • воронка
    – от 465;
  • угол
    90° – от 325;
  • муфта
    – от 155;
  • наконечник
    – от 280;
  • соединитель
    желобов – от 180;
  • колено
    45° – от 250;
  • заглушка
    желоба – от 106;
  • угол
    135° – от 913;
  • колено
    72° – от 250.

  По сравнению с предыдущей серией выпускают еще дополнительные элементы:

  • коллектор
    – от 650.;
  • тройник
    45° – от 665.;
  • переходник
    Premium – 379.

  Такой переходник LUX/STANDARD позволяет при необходимости объединить две серии в одну водосточную систему Источник stroy-ka.ru
  Смотрите также: Каталог компаний, что специализируются на проектировании и ремонте кровли

  Крепления водосточной системы Деке LUX купить можно по следующим ценам;

  • кронштейн ПВХ
    – от 82 руб.;
  • кронштейн металлический
    – от 296 руб.;
  • хомут
    – от 108 руб.

  Шпилька с гайкой и крепление регулируемое – 139 руб. и 175 руб. соответственно.

  Инструкция по монтированию воронки docke

  Установка элемента конструкции осуществляется на зафиксированные желоба, но перед этим в них нужно сделать отверстия, через которые вода будет спускаться по трубе вниз. При выпиливании следует обращать внимание на размер дырки, в противном случае жидкость будет стекать мимо неё.

  Каким инструментом вырезается отверстие? Лучшим вариантом считается ножовка с мелкими зубьями, но можно ножницами по металлу.

  Крепление воронки к желобу осуществляется с помощью специального соединения-фальца, у которого загибается фиксатор.

  Монтаж водостоков Dcke инструкция к установке

  Общие правила установки водостоков Döcke довольно просты.

  Как крепить желоба и обеспечить требуемый уклон

  Крепление к лобовой доске на пластиковый кронштейн

  Кронштейн из пластика, воронку и соединитель крепят к лобовой доске при помощи саморезов. В кронштейне желоб закрепляют так: сначала в его зажим заводят кромку того края желоба, который наиболее близко расположен к лобовой доске, после чего его опускают в приемник кронштейна и, сильно надавив в месте зажима на противоположный край, заводят кромку в зажим до появления щелчка.

  Кронштейны размещают по уровню шнура, который натягивают между воронкой и конечным кронштейном, причем перепад высоты между этими точками должен обеспечить уклон до 3 мм на единицу длины.

  Крепление без лобовой доски на металлический кронштейн

  Этот вариант используют для кровель, имеющих небольшой шаг обрешетки. Сначала кронштейны крепят к конструкции крыши. Край желоба, ближний к крыше, заводят под зацеп кронштейна и опускают в его приемное гнездо, отгибают зажимную планку и фиксируют противоположный край. Перепад высоты обеспечивают, выгибая в расчетном месте кронштейн. По мере удаления промежуточных кронштейнов от конечного, расстояние между концом опорной части и местом изгиба следует уменьшать.

  Как обеспечить оптимальное положение элементов водостока относительно кровли

  Свес крыши располагают на желобом на расстоянии 30– 50% от его диаметра.

  Зазор, который требуется сохранить между кронштейном, его верхней частью и линией продолжения кровли составляет 25 –30 мм. Его обеспечивают, отгибая конечный металлический кронштейн (удлинитель), либо перемещая пластиковый.

  Как при вертикальной нагрузке обеспечить устойчивость от деформаций

  Как обеспечить компенсацию линейных температурных расширений

  Желоб устанавливают в сопрягаемые элементы до достижения надписи «Вставить до сих пор» –по краям линии для удобства установки сформированы микроупоры.

  Между торцевой поверхностью заглушки и элементами конструкции дома сохраняют расстояние от 30 мм.

  Герметизация системы

  Сопрягаемые поверхности до начала монтажных работ очищают от загрязнений. Резиновые герметизирующие прокладки должны быть плотно установлены в гнезда и доходить до их краев. Необходимо также установить заглушки.

  Источник

  Ошибки при возведении водосточной сети

  Инструкция – теоретическая основа монтажа, но человеческий фактор всё же присущий и нередко возникают следующие недостатки после проделанной работы:

  • Провисание желобов – увеличение шага установки крепёжных элементов (более 75 см);
  • Перелив воды – несоблюдение центральной оси относительно желоба и пластиковых держателей;
  • Разбрызгивание воды — большое расстояние между краем кровли и желобом;
  • Неэффективное отведение атмосферных осадков – несоблюдение нормы угла наклона желобов (меньше 5 см на 10 м изделия для стока).

  Инструкция по монтажу

  Для монтажа водостока деке потребуются:

  • уровень;
  • рулетка;
  • карандаш;
  • ножовка с мелкими зубцами;
  • шуруповерт;
  • пассатижи;
  • обычная машинка;
  • натяжной шнур;
  • отвёртка.

  Существуют три варианта крепления кронштейна марки Деке:

  1. С лобовой доской кронштейны, воронка и соединитель закрепляются на саморезы по уровню натянутого шнура. Высота шнура должно находиться под уклоном до (3 мм) на погонный метр.
  2. Без лобовой доски с небольшим шагом обрешётки крепится на металлический кронштейн. Уклон обеспечивается с помощью выгибания в расчетном месте.
  3. С большим шагом обрешётки пластиковый кронштейн крепится с помощью удлинителя. Уклон регулируется перемещением по удлинителю.

  Соединитель желоба закрепляется на одном кронштейне, шаг между кронштейнами не должен превышать(60 см), расстояние от заглушки(25 см).

  Устанавливается желоб до черты и надписи (вставить до сих пор), где находятся точечные микроупоры. Затем выпустить край желоба на (5-10 см) за боковой срез кровли.

  ДЛЯ КАЧЕСТВЕНОГО МОНТАЖА РЕКАМЕНДУЕТСЯ СОБЛЮДАТЬ ПОСЛЕДОВАТЕЛЬНОСТЬ.

  Для установки желоба необходимо завести его в приемники кронштейнов и сильно надавить до фиксации. Чтобы предотвратить попадание мусора в ливнёвку по инструкции требуется наличие сетки на желобе и воронке.

  Монтаж водослива Docke также прост в обращении:

  • На сливное отверстие воронки надеть до упора колено или муфту, если потребуется то зафиксировать их саморезом.
  • Собрать нужные части будущего водослива (колено, отрезок трубы, колено).
  • При соединении фигурной части требуется придерживаться следующего правила, в фигурной части водослива соединители скрепляются друг с другом только после промежуточного отрезка трубы.
  • Для установки водостока на стене предназначена пластина для болтов и металлическая шпилька. В зависимости от конфигурации и длины системы определяется их количество.
  • Стягивается хомут болтами и гайками (M5) длина (40 мм).

  Крепление труб рекомендовано начинать от кровли. Детали соединения крепится раструбом вверх. Для строго вертикального положения необходимо использовать отвес.

  Рекомендуем ознакомится с производителями других марок водосточных систем, таких как:

  1. МеталлПрофиль (МП).
  2. Гранд Лайн (Grand Line).
  3. Технониколь.
  4. Альта-Профиль (Alta Profil)
     .

  Инструкция по монтажу это теоретическая основа, но человеческий фактор не исключает ошибки при установке водосточной системы:

  1. Провисание желобов происходит из-за увеличения расстояния между кронштейнами.
  2. Большое расстояние между желобом и краем кровли приводит к разбрызгиванию воды.
  3. Нарушение наклона желобов относительно нормы угла приводит к не эффективному протеканию по ним атмосферных осадков.
  4. Несоблюдение установки центральной оси относительно пластиковых держателей желоба ведет к переливу воды.

  ПОСЛЕ ПРОВЕДЕНИЯ ВСЕХ МОНТАЖНЫХ РАБОТ ПРОВЕСТИ ПРОВЕРКУ НА ГЕРМЕТИЧНОСТЬ ВСЕХ СТЫКОВ И УСТРАНИТЬ НЕДОЧЁТЫ ЕСЛИ ОНИ СУЩЕСТВУЮТ.

  Монтаж систем для водостока

  Прежде чем приступать к монтажу системы, необходимо:

  Подготовительный этап

  Итак, начальный этап – это расчет необходимых элементов системы. При расчете следует учитывать следующие параметры:

  Произвести расчет можно самостоятельно или с помощью специальной программы, представленной на официальном сайте компании Деке.

  Правила проведения расчета водосточной системы

  Для монтажа системы своими руками потребуется подготовить следующий список инструментов:

  Перечень инструментов, необходимых для установки водосточной системы

  Источник
