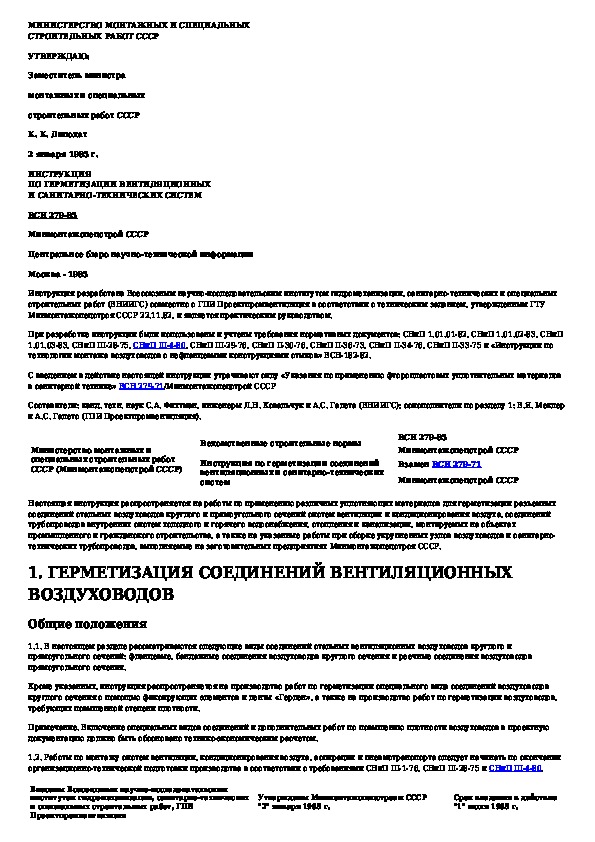

Всн 279 85 инструкция по герметизации вентиляционных и санитарно технических систем

Инструкция по использованию презентационного оборудования в ауд. 361Основное оборудование располагается внутри компьютерного шкафа. Ключ от компьютерного шкафа находится на одной связке с ключами от… Ведомственные строительные нормы… Ведомственные строительные нормы устройства связи, сигнализации и…Разработаны цнииэп инженерного оборудования Госкомархитектуры (Руководитель темы Н. Г. Григорьев, О. Г. Лоодус), цнииэп им. Б. С…. Инженерный вестник Дона, №4 ( 201 6)Исследование возможности возведения строительных объектов на плитных фундаментах мелкого заложения при реконструкции застройки города… Производственная документация по монтажу технологического оборудования…Гипрохиммонтаж (ведущая организация) ( И. П. Петрухин, М. Л. Эльяш (руководитель темы и ответственный исполнитель); вниимонтажспецстрой… » утрачивают силу всн 311-81/Минмонтажспецстрой СССР «Инструкция…… Инструкция по проектированию трубопроводов газообразного кислорода всн 10-83С введением в действие настоящей Инструкции утрачивает силу «Инструкция по проектированию трубопроводов газообразного кислорода»… Инструкция на устройство тротуаров из бетонных плит всн 15-95 Москва 1995Инструкция на устройство тротуаров из бетонных плит (взамен всн 26-76) разработана кандидатами технических наук В. М. Гольдиным,… Инструкция по проектированию, строительству и эксплуатацииВсн 24-88 «Технические правила ремонта и содержания автомобильных дорог», всн 137-89 «Инструкция по проектированию, строительству… Инструкция по проектированию, строительству и эксплуатации ледовых переправ одн 218. 010-98Всн 24-88 «Технические правила ремонта и содержания автомобильных дорог», всн 137-89 «Инструкция по проектированию, строительству… Органические заболевания головного мозга. Экзогенные и соматогенные…Тема: Органические заболевания головного мозга. Экзогенные и соматогенные расстройства. Инструкция для вопросов №№361 — 373 Инструкция по монтажу подъемно-транспортного оборудования всн 413-80/ммсс…Настоящая инструкция введена в действие по согласованию с Госстроем СССР взамен главы снип iii-г. 10. 1-69 «Подъемно-транспортное… 1. Предмет закупкиЗапрос предложений на выполнение работ по капитальному ремонту вл 10 кВ ф. 361 Пс валентиновка (оп. 213-248) Архангельского рэс Приложение к приказу мз рк от ­­­05. 03. 2011г №361-р«Арбидол» имеют практически сплошную окраску (очень мелкий точечный рисунок), контур букв без точек Методические рекомендации по выполнению выпускной квалификационной…Приложение б пример оформления списка использованных источников…361 структура и содержание вкр Всн 362-87. Изготовление, монтаж и испытание технологических трубопроводов на ру до 10 мпа

Похожие:

	Инструкция по использованию презентационного оборудования в ауд. 361Основное оборудование располагается внутри компьютерного шкафа. Ключ от компьютерного шкафа находится на одной связке с ключами от…		Ведомственные строительные нормы…
	Ведомственные строительные нормы устройства связи, сигнализации и…Разработаны цнииэп инженерного оборудования Госкомархитектуры (Руководитель темы Н. Г. Григорьев, О. Г. Лоодус), цнииэп им. Б. С….		Инженерный вестник Дона, №4 ( 201 6)Исследование возможности возведения строительных объектов на плитных фундаментах мелкого заложения при реконструкции застройки города…
	Производственная документация по монтажу технологического оборудования…Гипрохиммонтаж (ведущая организация) ( И. П. Петрухин, М. Л. Эльяш (руководитель темы и ответственный исполнитель); вниимонтажспецстрой…		» утрачивают силу всн 311-81/Минмонтажспецстрой СССР «Инструкция……
	Инструкция по проектированию трубопроводов газообразного кислорода всн 10-83С введением в действие настоящей Инструкции утрачивает силу «Инструкция по проектированию трубопроводов газообразного кислорода»…		Инструкция на устройство тротуаров из бетонных плит всн 15-95 Москва 1995Инструкция на устройство тротуаров из бетонных плит (взамен всн 26-76) разработана кандидатами технических наук В. М. Гольдиным,…
	Инструкция по проектированию, строительству и эксплуатацииВсн 24-88 «Технические правила ремонта и содержания автомобильных дорог», всн 137-89 «Инструкция по проектированию, строительству…		Инструкция по проектированию, строительству и эксплуатации ледовых переправ одн 218. 010-98Всн 24-88 «Технические правила ремонта и содержания автомобильных дорог», всн 137-89 «Инструкция по проектированию, строительству…
	Органические заболевания головного мозга. Экзогенные и соматогенные…Тема: Органические заболевания головного мозга. Экзогенные и соматогенные расстройства. Инструкция для вопросов №№361 — 373		Инструкция по монтажу подъемно-транспортного оборудования всн 413-80/ммсс…Настоящая инструкция введена в действие по согласованию с Госстроем СССР взамен главы снип iii-г. 10. 1-69 «Подъемно-транспортное…
	1. Предмет закупкиЗапрос предложений на выполнение работ по капитальному ремонту вл 10 кВ ф. 361 Пс валентиновка (оп. 213-248) Архангельского рэс		Приложение к приказу мз рк от ­­­05. 03. 2011г №361-р«Арбидол» имеют практически сплошную окраску (очень мелкий точечный рисунок), контур букв без точек
	Методические рекомендации по выполнению выпускной квалификационной…Приложение б пример оформления списка использованных источников…361 структура и содержание вкр		Всн 362-87. Изготовление, монтаж и испытание технологических трубопроводов на ру до 10 мпа

Руководство, инструкция по применению

Инструкция, руководство по применению

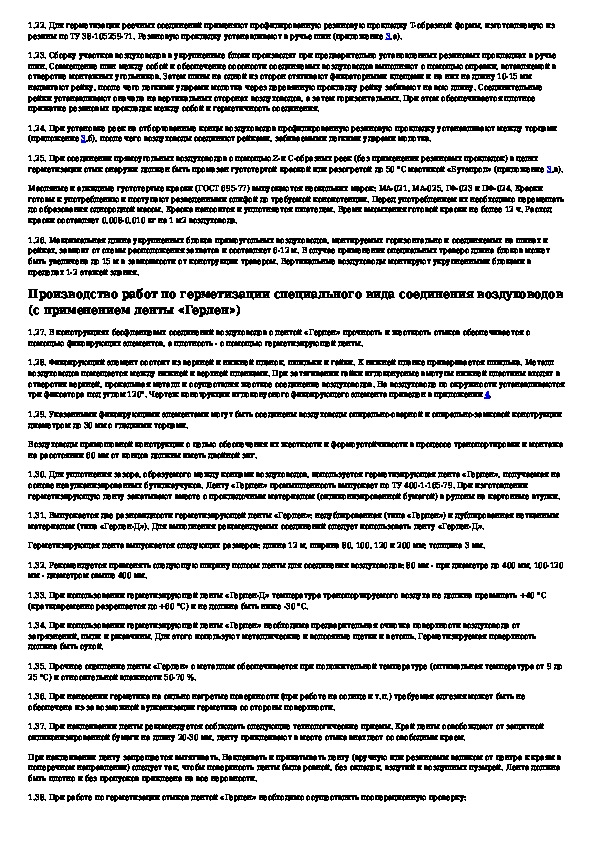

Производство работ по герметизации специального вида соединения воздуховодов (с применением ленты «Герлен»)

1.27. В конструкциях бесфланцевых
соединений воздуховодов с лентой «Герлен» прочность и жесткость стыков
обеспечивается с помощью фиксирующих элементов, а плотность — с помощью
герметизирующей ленты.

1.28. Фиксирующий элемент состоит из
верхней и нижней планок, шпильки и гайки. К нижней планке приваривается
шпилька. Металл воздуховодов помещается между нижней и верхней планками. При
затягивании гайки иглоконусные выступы нижней пластины входят в отверстия
верхней, прокалывая металл и осуществляя жесткое соединение воздуховодов. На
воздуховоде по окружности устанавливаются три фиксатора под углом 120°. Чертеж
конструкции иглоконусного фиксирующего элемента приведен в приложении 4.

1.29. Указанными фиксирующими элементами
могут быть соединены воздуховоды спирально-сварной и спирально-замковой
конструкции диаметром до 30 мм с гладкими торцами.

Воздуховоды прямошовной конструкции с целью
обеспечения их жесткости и формоустойчивости в процессе транспортировки и
монтажа на расстоянии 60 мм от концов должны иметь двойной зиг.

1.30. Для уплотнения зазора, образуемого
между концами воздуховодов, используется герметизирующая лента «Герлен»,
получаемая на основе невулканизированных бутилкаучуков. Ленту «Герлен»
промышленность выпускает по ТУ 400-1-165-79. При изготовлении герметизирующую
ленту закатывают вместе с прокладочным материалом (силиконизированной бумагой)
в рулоны на картонные втулки.

1.31. Выпускается две разновидности
герметизирующей ленты «Герлен»: недублированная (типа «Герлен») и дублированная
нетканным материалом (типа «Герлен-Д»). Для выполнения рекомендуемых соединений
следует использовать ленту «Герлен-Д».

Герметизирующая лента выпускается следующих
размеров: длина 12 м, ширина 80, 100, 120 и 200 мм; толщина 3 мм.

1.32. Рекомендуется применять следующую
ширину полосы ленты для соединения воздуховодов: 80 мм — при диаметре до 400
мм, 100-120 мм — диаметром свыше 400 мм.

1.33. При использовании герметизирующей
ленты «Герлен-Д» температура транспортируемого воздуха не должна превышать +40
°С (кратковременно разрешается до +60 °С) и не должна быть ниже -30 °С.

1.34. При использовании герметизирующей
ленты «Герлен» необходима предварительная очистка поверхности воздуховода от
загрязнений, пыли и ржавчины. Для этого используют металлические и волосяные
щетки и ветошь. Герметизируемая поверхность должна быть сухой.

1.35. Прочное сцепление ленты «Герлен» с
металлом обеспечивается при положительной температуре (оптимальная температура
от 9 до 25 °С) и относительной влажности 50-70 %.

1.36. При нанесении герметика на сильно
нагретые поверхности (при работе на солнце и т.п.) требуемая адгезия может быть
не обеспечена из-за возможной вулканизации герметика со стороны поверхности.

1.37. При наклеивании ленты рекомендуется
соблюдать следующие технологические приемы. Край ленты освобождают от защитной
силиконизированной бумаги на длину 20-30 мм, ленту приклеивают в месте стыка
внахлест со свободным краем.

При наклеивании ленту запрещается
вытягивать. Наклеивать и прикатывать ленту (вручную или резиновым валиком от
центра к краям в поперечном направлении) следует так, чтобы поверхность ленты
была ровной, без складок, вздутий и воздушных пузырей. Лента должна быть плотно
и без пропусков приклеена на все неровности.

1.38. При работе по герметизации стыков
лентой «Герлен» необходимо осуществлять пооперационную проверку:

соответствия времени применения
герметизирующей ленты ее жизнеспособности;

качества подготовки поверхности (степень ее
очистки);

качества приклеивания ленты.

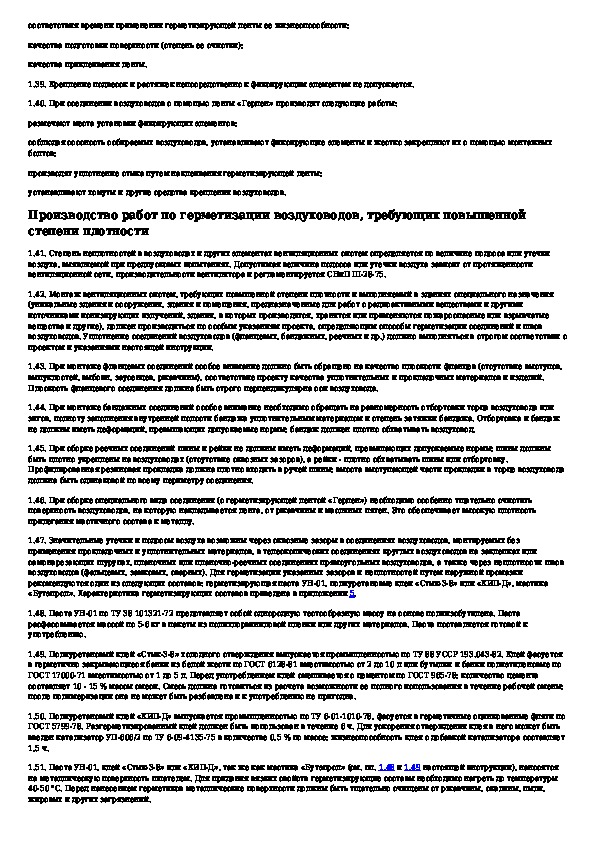

1.39. Крепление подвесок и растяжек
непосредственно к фиксирующим элементам не допускается.

1.40. При соединении воздуховодов с помощью
ленты «Герлен» производят следующие работы:

размечают места установки фиксирующих
элементов;

соблюдая соосность собираемых воздуховодов,
устанавливают фиксирующие элементы и жестко закрепляют их с помощью монтажных
болтов;

производят уплотнение стыка путем
наклеивания герметизирующей ленты;

устанавливают хомуты и другие средства
крепления воздуховодов.

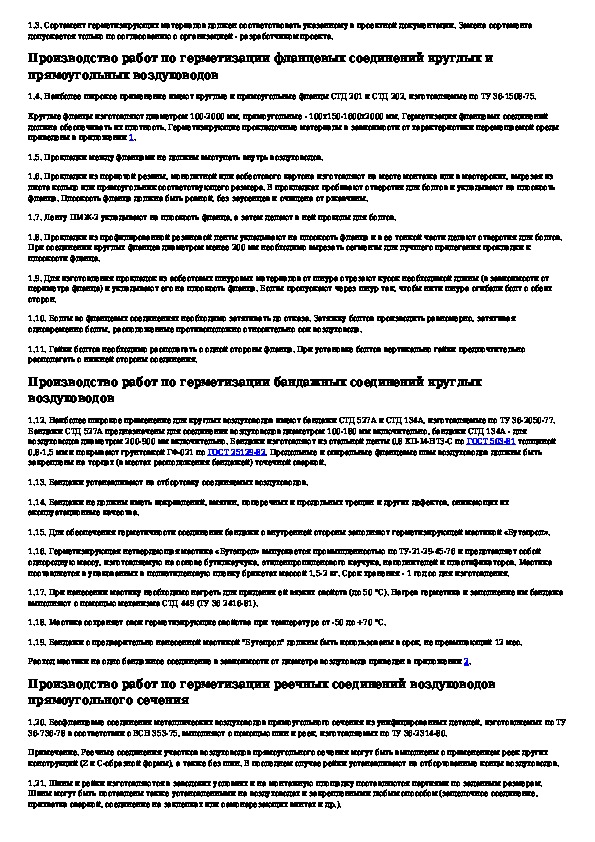

Производство работ по герметизации фланцевых соединений круглых и прямоугольных воздуховодов

1.4. Наиболее широкое применение имеют
круглые и прямоугольные фланцы СТД 201 и СТД 202, изготовляемые по ТУ
36-1508-75.

Круглые фланцы изготовляют диаметром
100-2000 мм, прямоугольные — 100х150-1600х2000 мм. Герметизация фланцевых
соединений должна обеспечивать их плотность. Герметизирующие прокладочные
материалы в зависимости от характеристики перемещаемой среды приведены в
приложении 1.

1.5. Прокладки между фланцами не должны
выступать внутрь воздуховодов.

1.6. Прокладки из пористой резины,
монолитной или асбестового картона изготовляют на месте монтажа или в
мастерских, вырезая из листа кольцо или прямоугольник соответствующего размера.
В прокладках пробивают отверстия для болтов и укладывают на плоскость фланца.
Плоскость фланца должна быть ровной, без заусенцев и очищена от ржавчины.

1.7. Ленту ПМЖ-2 укладывают на плоскость
фланца, а затем делают в ней проколы для болтов.

1.8. Прокладки из профилированной резиновой
ленты укладывают на плоскость фланца и в ее тонкой части делают отверстия для болтов.
При соединении круглых фланцев диаметром менее 200 мм необходимо вырезать
сегменты для лучшего прилегания прокладки к плоскости фланца.

1.9. Для изготовления прокладок из
асбестовых шнуровых материалов от шнура отрезают кусок необходимой длины (в зависимости
от периметра фланца) и укладывают его на плоскость фланца. Болты пропускают
через шнур так, чтобы нити шнура огибали болт с обеих сторон.

1.10. Болты во фланцевых соединениях
необходимо затягивать до отказа. Затяжку болтов производить равномерно,
затягивая одновременно болты, расположенные противоположно относительно оси
воздуховода.

1.11. Гайки болтов необходимо располагать с
одной стороны фланца. При установке болтов вертикально гайки предпочтительно
располагать с нижней стороны соединения.

Производство работ по герметизации реечных соединений воздуховодов прямоугольного сечения

1.20. Бесфланцевые соединения металлических
воздуховодов прямоугольного сечения из унифицированных деталей, изготовляемых
по ТУ 36-736-78 в соответствии с ВСН 353-75, выполняют с помощью шин и реек,
изготовляемых по ТУ 36-2314-80.

Примечание.
Реечные соединения участков воздуховодов прямоугольного сечения могут быть
выполнены с применением реек других конструкций (Z и С-образной формы), а также без шин. В
последнем случае рейки устанавливают на отбортованные концы воздуховодов.

1.21. Шины и рейки изготовляются в
заводских условиях и на монтажную площадку поставляются партиями по заданным
размерам. Шины могут быть поставлены также установленными на воздуховодах и
закрепленными любым способом (защелочное соединение, прихватка сваркой,
соединение на заклепках или самонарезающих винтах и др.).

1.22. Для герметизации реечных соединений
применяют профилированную резиновую прокладку Т-образной формы, изготовляемую
из резины по ТУ 38-105259-71. Резиновую прокладку устанавливают в ручье шин
(приложение 3,а).

1.23. Сборку участков воздуховодов в
укрупненные блоки производят при предварительно установленных резиновых
прокладках в ручье шин. Совмещение шин между собой и обеспечение соосности
соединяемых воздуховодов выполняют с помощью оправки, вставляемой в отверстие
монтажных угольников. Затем шины на одной из сторон стягивают фиксаторными
клещами и на них на длину 10-15 мм надвигают рейку, после чего легкими ударами
молотка через деревянную прокладку рейку забивают на всю длину. Соединительные
рейки устанавливают сначала на вертикальных сторонах воздуховодов, а затем
горизонтальных. При этом обеспечивается плотное прижатие резиновых прокладок
между собой и герметичность соединения.

1.24. При установке реек на отбортованные
концы воздуховодов профилированную резиновую прокладку устанавливают между
торцами (приложение 3,б), после чего воздуховоды
соединяют рейками, забиваемыми легкими ударами молотка.

1.25. При соединении прямоугольных
воздуховодов с помощью Z-и С-образных реек (без применения резиновых прокладок) в целях
герметизации стык снаружи должен быть промазан густотертой краской или
разогретой до 50 °С мастикой «Бутэпрол» (приложение 3,в).

Масляные и алкидные густотертые краски
(ГОСТ 695-77) выпускаются нескольких марок: МА-021, МА-025, ГФ-023 и ПФ-024.
Краски готовы к употреблению и поступают разведенными олифой до требуемой
консистенции. Перед употреблением их необходимо перемешать до образования
однородной массы. Краска наносится и уплотняется шпателем. Время высыхания
готовой краски не более 12 ч. Расход краски составляет 0,008-0,010 кг на 1 м2
воздуховода.

1.26. Максимальная длина укрупненных блоков
прямоугольных воздуховодов, монтируемых горизонтально и соединяемых на шинах и
рейках, зависит от схемы расположения захватов и составляет 6-12 м. В случае
применения специальных траверс длина блоков может быть увеличена до 15 м в
зависимости от конструкции траверсы. Вертикальные воздуховоды монтируют
укрупненными блоками в пределах 1-2 этажей здания.
