СМОЛЕНСКИЙ
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

_________________________________________________

Кафедра
методики обучения математике, физике

и
информатике.

Лабораторная работа

«Выпрямители.

Химические
источники тока»

(Рабочая
тетрадь)

Смоленск
2009

Методические указания по подготовке к лабораторной работе.

1. Изучите
   содержание лабораторной работы.

2. Рассмотрите
   приборы, с которыми будете работать.

3. Познакомьтесь
   с содержанием паспортов приборов:

ВС
4-12, ВС-24, ВУП.

1. Изучите
   теоретический материал по школьным и
   вузовским учебникам, необходимый для
   выполнения лабораторной работы:

а)
гальванический элемент

б)
аккумулятор

в)
сглаживающие фильтры

г)
однополупериодное выпрямление переменного
тока

д)
двухполупериодное выпрямление переменного
тока

е)
трансформатор.

1. Во
   время подготовки к работе особое
   внимание обратите на правила по технике
   безопасности (Т.Б.),
   необходимые при выполнении лабораторной
   работы:

.
а)
не включайте выпрямители, не проверив
соответствие предохранителей в них
напряжению питающей сети;

б)
запрещается эксплуатировать выпрямитель
при снятом кожухе;

в)
запрещается оставлять выпрямители
после окончания работы, включенными в
сеть.

6.
Познакомьтесь с правилами эксплуатации
авометра по паспорту прибора (научитесь
использовать его для измерения напряжения,
силы тока и сопротивления).

Цели
работы:
1. Познакомиться с устройством, принципом
действия,

техническими
данными и правилами эксплуатации

различных
видов полупроводниковых выпрямителей.

2.
Изучить устройство и принцип действия

гальванического
элемента.

3.
Изучить устройство и принцип действия
аккумулятора.

Теоретическая часть. Выпрямители

При
постановке различных демонстраций,
лабораторных работ и физического
практикума требуется постоянное
напряжение. Для всех этих учебных целей
промышленность выпускает полупроводниковые
выпрямители как наиболее простые по
своей конструкции и надежные в
эксплуатации.

Широкое
распространение в школьных физических
кабинетах получили три вида селеновых
выпрямителей: ВС-6, ВС-4-12, ВС-24 и универсальный
выпрямитель ВУП.

Выпрямитель
селеновый ВС-4-12
служит для преобразования переменного
напряжения электросети 127 и 220 В с частотой
50 Гц в постоянное пульсирующее напряжение
до 12 В при силе тока до 3 А.

Выпрямитель
состоит из следующих основных частей
(рис. 1 и 2): металлического корпуса 1, на
дне которого установлен трансформатор
понижающий 2, селеновых вентилей 3, щитка
для предохранителей 4 и колодки для
присоединения электрошнура с вилкой
8.

На
передней панели выпрямителя смонтированы
ручка переключателя напряжения 6,
сигнальная лампа 7, тумблер включения
прибора в сеть переменного тока 8, клеммы
подключения нагрузки 9.

Принципиальная
электрическая схема выпрямителя показана
на рисунке 3.

В
выпрямителе использована однофазная
мостовая двухполупериодная схема.
Наличие переключателя во вторичной
цепи трансформатора позволяет получать
различные выпрямленные напряжения от
4 до 12В (4,6,8, 10, 12В).

Выпрямитель
комплектуется двумя плавкими
предохранителями типа ПК – 30 0,5 А на 220
В и 1 А на 127 В.Завод выпускает выпрямители
с установленным предохранителем на 220
В. Предохранитель на 127 В завернут в
бумагу и привязан к контактному зажиму.

Помните,
что нагрузка на выпрямитель не должна
превышать 3 А!.

Выпрямитель
селеновый ВС-24 —
наиболее мощный из трех типов школьных
селеновых выпрямителей. Он предназначен
для получения постоянного напряжения
до 24 В при максимальной силе тока 10 А.
Кроме того, прибор позволяет получать
переменное регулируемое напряжение от
О до 30 В. Прибор предназначен для работы
от сети переменного тока 127 или 220 В
частотой 50 Гц. Потребляемая мощность
выпрямителя при максимальной нагрузке
вторичной цепи составляет 450 Вт.

Выпрямитель
состоит из шасси , на котором установлены:
понижающий трансформатор с сердечником
тороидальной формы , селеновые вентили
, щиток для предохранителей . На
вертикальной панели установлены
электроизмерительные приборы .

На
передней панели прибора смонтированы
вольтметр и амперметр для измерения
постоянного тока, сигнальная лампа,
ручка для плавного изменения снимаемого
напряжения и две пары универсальных
клемм для снятия выпрямленного и
переменного напряжений (рис. 4)

В
приборе использована мостовая схема
для получения двухполупериодного
выпрямления (рис.5).

Перед
началом работы с прибором необходимо
убедиться в исправности и правильности
установки предохранителя. Следует
помнить, что одновременно устанавливают
только один предохранитель на 4 А для
127 В или на ЗА для 220 В. До подключения
нагрузки ручку плавной регулировки
снимаемого напряжения нужно переместить
в нулевое положение шкалы.

Величины
снимаемого постоянного напряжения и
тока показывают измерительные приборы,
вмонтированные в панели выпрямителя.
Величина переменного напряжения
ориентировочно определяется по шкале
плавного регулятора.

При
одновременном подключении к прибору
нагрузок постоянного и переменного
напряжений, суммарное значение силы
тока не должно превышать 10 А.

Выпрямитель
универсальный ВУП-2
(рис. 6)является универсальным источником
выпрямленного высокого напряжения для
питания всевозможных слаботочных
радиотехнических цепей.

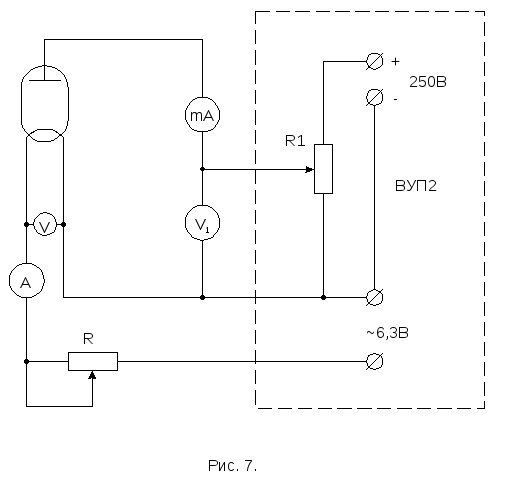

Принципиальная
схема выпрямителя показана на рисунке
7.

Выпрямитель
смонтирован на металлическом шасси,
состоит из следующих основных частей:

1)
блока питания—трансформатора мощностью
150 Вт, работающего от сети переменного
тока частотой 50 Гц и напряжением 127В и
220 В;

2)
выпрямительного устройства на
полупроводниковых мостах.

3)
фильтра из дросселя и электролитических
конденсаторов;

4)
щитка предохранителя, состоящего из
предохранителя П₁
в низковольтной цепи на силу тока в 1 А,
и предохранителя П₂
в высоковольтной цепи на силу тока в
0,5 А.

Окно
для доступа к щитку с предохранителями
находится на задней стенке корпуса
прибора;

5)
пульта управления, расположенного на
передней панели прибора.

Октальная
панель, расположенная на передней части
ВУП-2, служит для подключения питания
генератору сантиметровых волн.

ВУП-2
предназначен
для обеспечения пи­танием
демонстрационных уста­новок
в опытах по электричеству.

Прибор
позволяет получить на
выходных зажимах:

• выпрям­ленное
  напряжение 350 В при максимальной
  силе тока 220 мА;

• постоянное
  отфильтрованное на­пряжение
  250 В при максималь­ной
  нагрузке 50 мА;

• регулируе­мое
  напряжение от 0 до 250 В постоянного
  тока до 50 мА;

• регу­лируемое
  напряжение от 0 до +
  100 В и от 0 до —100 В по­стоянного
  тока до 10 мА;

• напряжение
  6,3 В переменного тока до 3 A.

Перед
включением выпрямителя в сеть переменного
тока необходимо:

1. Проверить
   исправность и соответствие предохранителей
   напряжению сети.

2. Подключить
   к входным клеммам выпрямителя собранную
   электрическую схему.

3. Заземлить
   корпус прибора, для чего использовать
   клемму «общ».

4. Подключить
   выпрямитель к сети переменного тока.
