Описание
Дополнительное оборудование
(289290) Козырек для настенного монтажа вызывной панели. DS-KABV6113-RS
(230602) Малогабаритный источник питания 12В. Моллюск 12/1,5
Характеристики
|
Напряжение питания, В 12 DC|PoE| |
Минимальная освещенность, лк — |
|
Линия связи с абонентским устройством IP |
|
|
Разрешение видео 2 Мп (1920х1080) |
Диапазон рабочих температур, °С -40…+55 |
|
Угол обзора, град 129° (г)/75° (в) |
Габаритные размеры, мм 138х65х27 |
Напряжение питания, В
12 DC|PoE|
Разрешение видео
2 Мп (1920х1080)
Угол обзора, град
129° (г)/75° (в)
Минимальная освещенность, лк
—
Линия связи с абонентским устройством
IP
Диапазон рабочих температур, °С
-40…+55
Габаритные размеры, мм
138х65х27
2Мп IP вызывная панель на одного абонента с ИК-подсветкой CMOS 2Мп цветный объектив, Web интерфейс, стандартный PoE/ 12В DC, WDR, BLC, DNR, ИК до 3м, Слот для TF карты до 128Гб, 10M/100M Self-adaptive Ethernet, 4 тревожные входы,1 реле для замки, IP65, -40 до 53 , пластик, накладный монтаж,
Основные особенности DS-KV6103-PE1(C):
- Настройка через веб-интерфейс
- Надежная конструкция, IP65
- 1 канал, контроль доступа к видеодомофону
- Подавление шумов и эффекта эхо
- 2 Мп HD-камера с ИК-подсветкой
- PoE / DC 12 B
Технические характеристики:
|
Операционная система |
Встроенная ОС Linux |
|
Внутренняя память |
32 MБ |
|
Память |
256 MБ |
|
Процессор |
Встроенный процессор |
|
Размер экрана |
/ |
|
Управление |
/ |
|
Тип |
/ |
|
Разрешение |
/ |
|
Объектив |
1 |
|
Разрешение |
Основной поток: 1920 × 1080p, 720p |
|
Угол обзора |
По горизонтали: 131° по вертикали: 78° |
|
WDR |
True WDR |
|
Дополнительная подсветка |
ИК-подсветка |
|
Стандарт видеосжатия |
H.264 |
|
Стандарт аудиосжатия |
G.711 U |
|
Аудиовход |
Встроенный всенаправленный микрофон |
|
Аудиовыход |
Встроенный динамик |
|
Битрейт аудио |
64 Кбит/с |
|
Улучшение качества звука |
Подавление шумов и эффекта эхо |
|
Регулировка громкости |
Настраиваемая |
|
Количество пользователей |
/ |
|
Количество изображений лиц |
/ |
|
Количество карт |
/ |
|
Протокол связи |
TCP / IP, RSTP |
|
Проводная сеть |
Auto 10 / 100 M Ethernet |
|
Стандарт Wi-Fi |
/ |
|
Bluetooth |
/ |
|
Стандарт 3G / 4G |
/ |
|
Тревожный вход |
4 |
|
Сетевой интерфейс |
1 |
|
Тампер |
1 |
|
Кнопка выхода |
1 |
|
RS-485 |
0 |
|
USB |
0 |
|
Wiegand |
0 |
|
TF-карта |
0 |
|
Тревожный выход |
0 |
|
Индикатор дверного замка |
1 |
|
Вход дверного контакта |
1 |
|
Интерфейс питания |
1 |
|
Кнопка |
1 |
|
Установка |
Накладная установка |
|
Индикатор |
0 |
|
Масса |
200 г |
|
Уровень защиты |
IP65 |
|
Рабочая температура |
От -40 до +53 °C |
|
Рабочая влажность |
От 10 до 95% |
|
Размеры |
138 × 65 × 27 мм |
|
Батарея |
/ |
|
Условия эксплуатации |
Снаружи помещения |
|
Потребляемая мощность |
＜ 10 Вт |
|
Язык |
Английский, французский, португальский (Бразилия), испанский, русский, немецкий, итальянский, польский, арабский, турецкий, вьетнамский, венгерский, нидерландский, румынский, чешский, болгарский, украинский, хорватский, сербский |
Характеристики:
- Тип управления: Сенсорная кнопка
- Производитель: Hikvision
- Разрешение (Мп): 2
- Антивандальные: Нет
- Вариант монтажа: Накладная
- Диапазон угла обзора: 130…180°
- Кол-во абонентов: 1000
- Линия связи: Ethernet
- Материал корпуса: Пластик
- Место установки: В помещении
- Протоколы: RTSP, TCP/IP
- Тип питания: 12 В, PoE
- Типы идентификаторов: Нет
- Устройства приема видеовызова: Монитор
- Цвет: Серебро+Черный
* Срок доставки указан для товара в наличии на складе в Москве
Отзывы:
Ваш отзыв может быть первым!

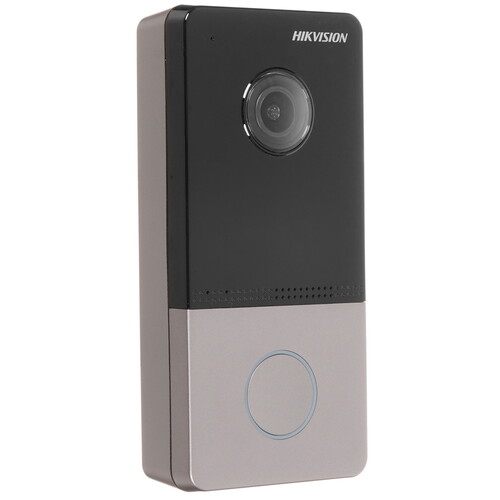

Вызывная панель Hikvision DS-KV6103-PE1
видеосвязь, ИК-подсветка до 3 метров, серый
подробнее
2
Код товара: 8187195
Домофоны Hikvision DS-KV6103-PE1 УТ-00024310 — инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Вы можете скачать инструкцию к Hikvision DS-KV6103-PE1 УТ-00024310 по ссылке ниже, если не хотите ждать загрузки. Если остались вопросы, задайте их в комментариях после инструкции.
«Загружаем инструкцию», означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
1
DS-KV6103-PE1
Вызывная панель
Основная информация
●
PoE
● 2 Мп HD
—
камера
● Подавление шумов и эффекта эхо
● Работает при низком освещении
● Функции контроля доступа
● Датчик контроля вскрытия
●
Настройка через веб
—
интерфейс
● Интерфейс для
TF-
карты: есть, до 128 ГБ
●
Встроенный всенаправленный микрофон: есть
ПАСПОРТ ИЗДЕЛИЯ
Полезные видео
Характеристики
Остались вопросы?
Не нашли свой ответ в руководстве или возникли другие проблемы? Задайте свой вопрос в форме ниже с подробным описанием вашей ситуации, чтобы другие люди и специалисты смогли дать на него ответ. Если вы знаете как решить проблему другого человека, пожалуйста, подскажите ему
![:)]()
Часто задаваемые вопросы
Как посмотреть инструкцию к Hikvision DS-KV6103-PE1 УТ-00024310?
Необходимо подождать полной загрузки инструкции в сером окне на данной странице или скачать кликнув по специальной кнопке.
Руководство на русском языке?
Все наши руководства представлены на русском языке или схематично, поэтому вы без труда сможете разобраться с вашей моделью
Как можно распечатать инструкцию?
Скачайте ее по специальной кнопке над формой чтения на ваше устройства и отправьте на печать.
Сегодня всё популярнее становится установка IP домофонии в частных домах, в виду своей возможности наблюдать за происходящим с помощью камеры с вызывной панели, прохода по карточкам RFID и не сложной самостоятельной первоначальной настройке.
Выбранные в данном проекте устройства (видеодомофн Hikvision IP DS-KH8350-WTE1 7 и вызывная панель DS-KV61X3-(W)PE1) обладают технологией PoE, что позволяет питать устройства по витой паре, подключим вызывную панель и домофон к PoE-свитчу. Также подключим электромеханический замок по схеме:
Где NO – выход реле дверного замка (нормально разомкнутый), а COM – общий интерфейс
При первом включении домофона появится мастер первоначальной настройки, на первом экране нужно задать пароль пользователя:
Первоначальная настройка состоит из четырёх этапов, первый – выбор языка интерфейса:
Вторым этапом является настройка сети, в верхней части экрана есть кнопка “DHCP”, предназначенная для автоматического получения настроек от роутера:
Третий этап отвечает за выбор типа внутренней станции, оставляем параметр «Внутренняя станция»:
На последнем, четвёртом этапе, остаётся добавить вызывную панель, которая автоматически отобразится в списке, если подключена к той же сети, что и домофон, для конфигурации нажмём шестерёнку в правом столбце, напротив наименования:
Здесь, также, есть кнопка “DHCP” для получения автоматических настроек сети:
После мастера настроек вы попадёте на главный экран, откуда мы сразу переходим в настройки:
В правом столбце переходим в третий пункт и выбираем «Конфигурация» (пароль администратора – 888999):
Далее переходим в 3 пункт меню «Управление устройствами» и прописываем в настройке «Центр» IP-адрес домофона:
Для теста нажмём на вызывной панели кнопку вызова, расположенную снизу:
Если всё настроено верно, то на домофон должен прийти вызов с отображением происходящего с камеры панели, при вызове Вы можете принять или отклонить вызов, также в левой части экрана находится кнопка разблокирования двери, в правой части кнопка для создания скриншота:
Для добавления карточек нужно приложить к считывателю сначала карточку «мастер-ключ» из комплекта со считывателем или вызывной панелью, после чего приложить программируемый ключ (формат Mifare)
- Каталог
-
Товары, снятые с производства
- DS-KV6103-PE1
- Производитель: Hikvision
- Код товара: 429-594
- Описание
- Характеристики
- Документация
2Мп IP вызывная панель на одного абонента с ИК-подсветкой PoE 2 Мп HD-камера Подавление шумов и эффекта эхо Работает при низком освещении Функции контроля доступа Датчик контроля вскрытия Настройка через веб-интерфейс Интерфейс для TF-карты: есть, до 128 ГБ Встроенный всенаправленный микрофон: есть
Основные особенности DS-KV6103-PE1:
- PoE.
- 2 Мп HD-камера.
- Подавление шумов и эффекта эхо.
- Работает при низком освещении.
- Функции контроля доступа.
- Датчик контроля вскрытия.
- Настройка через веб-интерфейс.
- Интерфейс для TF-карты: есть, до 128 ГБ.
- Встроенный всенаправленный микрофон: есть.
Технические характеристики:
|
Флеш-накопитель |
32 MБ |
|
RAM |
256 MБ |
|
Метод работы |
Однокнопочная панель |
|
Операционная система |
Встроенная ОС Linux |
|
Камера |
2 Мп HD-камера |
|
Ночное видение |
Работает при низком освещении Дополнительная ИК-подсветка: 3 м |
|
BLC |
Поддерживается |
|
DNR |
Поддерживается |
|
WDR |
True WDR |
|
Угол обзора |
По горизонтали: 129°, по вертикали: 75° |
|
Стандарт видеосжатия |
H.264 |
|
Поток |
Основной поток: 1080p @ 30 к/с, 720p @ 25 к/с Дополнительный поток: D1 @ 25 к/с |
|
Разрешение |
Основной поток: 1920 × 1080p, 720p Дополнительный поток: 704 × 576 |
|
Обнаружение движения |
Поддерживается |
|
Anti-Flicker, частота |
50 Гц, 60 Гц |
|
Аудиодомофон |
Двусторонняя аудиосвязь |
|
Аудиовход |
Встроенный всенаправленный микрофон |
|
Аудиовыход |
Встроенный динамик |
|
Стандарт аудиосжатия |
G.711 U |
|
Скорость потока аудио |
64 Кбит/с |
|
Улучшение качества звука |
Подавление шумов и эффекта эхо |
|
Проводная сеть |
10/100 M Ethernet |
|
Сетевой протокол |
TCP/IP, RTSP |
|
Макс. кол-во считываний карты доступа |
нет |
|
Реле |
1 |
|
RS-485 |
0 |
|
Wi-Fi |
нет |
|
Служебный порт |
1 |
|
TF-карта |
Макс. 128 ГБ |
|
Тревожный вход |
4 |
|
Заземление |
1 |
|
Тампер |
1 |
|
Физическая кнопка |
1 |
|
Уровень защиты |
P65 |
|
Индикатор |
нет |
|
Питание |
IEEE802.3af, стандартный PoE DС 12 В |
|
Потребляемая мощность |
＜ 10 Вт |
|
Обогреватель |
Поддерживается |
|
Рабочая температура |
От -40 до +53 °C |
|
Рабочая влажность |
От 10 до 95% |
|
Установка |
Накладная установка |
Характеристики:
- Тип управления: Сенсорная кнопка
- Производитель: Hikvision
- Разрешение (Мп): 2
- Антивандальные: Нет
- Вариант монтажа: Накладная
- Диапазон угла обзора: 130…180°
- Кол-во абонентов: 1
- Линия связи: Ethernet
- Материал корпуса: Пластик
- Место установки: В помещении
- Протоколы: RTSP, TCP/IP
- Тип питания: 12 В, PoE
- Типы идентификаторов: Нет
- Устройства приема видеовызова: ПК, Монитор
- Цвет: Серебро+Черный
Консультация
Вопрос от: Алексей
Добрый день! DS-KV6103-PE1 можно подключить к видеорегистратору, например DS-7716NI-K4/16P?
- Ответил: Роман Насонов
Добрый день! Можно подключить. По протоколу Hikvision.
Вопрос от: Валентин
Добрый день! Работает ли DS-KV6103-PE1 с магнитным замком?
- Ответил: Роман Насонов
Здравствуйте, работает. В раздел документация добавлена инструкция, будет доступная через 2-3 часа.
