На NoDevice можно скачать инструкцию по эксплуатации для WORLD VISION T40. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации WORLD VISION T40. Инструкции по использованию помогут правильно настроить WORLD VISION T40, исправить ошибки и выявить неполадки.

Эфирный DVB 2 ресивер, предназначен для приема цифрового эфирного телевидения, транслируемого с телевышек.

Не имеет слота под карту, потому что трансляция ведется в открытом режиме.

Ресивер поставляется в картонной коробке, с цветными надписями на разных языках, включая русский.

В комплекте поставляется: паспорт, гарантийная карточка, сам ресивер в металлическом корпусе, блок питания, колокольчики, батарейки, пульт.

На передней панели ресивера есть USB-разъем, кнопки переключения каналов, надпись с названием модели, фотоприемник, светодиод.

Корпус полностью металлический за исключением передней панели.

Ножки резиновые, из мягкой пористой резины, все четыре.

На задней панели мы видим вход антенны, транзитный выход, оптический выход звука, выход HDMI, разъем под блок питания и три стандартных колокольчика.

К USB разъему можно подключать флешку, любого объема. Не рекомендуется подключать винчестер.

Верхняя крышка заклеена защитным целлофаном, чтобы не царапалось во время транспортировки или в магазине.

Верхняя крышка ресивера крепится на 4-х само резах, которые открутили, чтобы показать, что находится внутри ресивера.

Здесь мы видим тюнер, в экранированном полностью корпусе, разъем для USB на передней панели и разъем для фотоприемника.

Свободное место в принципе можно было использовать для блока питания, но т.к. эта вещь может выходить из строя, то фактически Вы заменили блок питания, а ресивер цел.

В процессе работы сам ресивер не нагревается.

Если у Вас остались вопросы, смотрите видео ниже.

Компания World Vision работает на российском рынке уже полтора десятка лет. В настоящее время производитель продает более 40 наименований DVB-T2 приставок для цифрового телевидения и это позволяет ему входить в числе 2-3 наиболее популярных компаний телевизионного оборудования. Только вдумайтесь, за каких-то 13 лет они смогли продать уже 10 млн единиц приемников. Это в свою очередь позволило им выпустить новые модели, которые отвечают все стандартам цифрового телевидения и могут без проблем ловить все 20 бесплатных каналов.

Сегодня мы поговорим о данном производителе наиболее подробно. Изучим процедуру подключения, а также покажем наглядный обзор по поиску цифровых каналов с устройств World Vision. Дополнительно мы постараемся ответить на накопившиеся по данным приставкам вопросы и предоставим наиболее возможные причины тех или иных проблем с оборудованием.

*В таблице имеются незаполненные данные в ячейках с ценой и модели DVB-T2 тюнера. В случае цены, причина в том, что не все приставки еще продаются и находятся на стадии тестирования или же вовсе сняты с производства. В данных модели тюнера, мы не смогли узнать у производителя “начинку” некоторых приставок. Возможно это производственный секрет или же данные еще не были добавлены.

По нашим наблюдениям, наиболее популярными на данный момент приставками World Vision, остаются устройства моделей: Premium, T62A и T62D. Именно поэтому инструкция будет на основе этих моделей. Однако смеем Вас заверить, что инструкция одинаково подойдет для любой из моделей устройств данной фирмы, главное выполнять все аналогично обзору. Общая схема подключения выглядит следующим образом

Антенна подключается напрямую к цифровой приставке через соответствующий вход. При этом само подключение к телевизору производится ОДНИМ из 3х вариантов:

1. Через HDMI кабель. В комплект такой провод обычно не включается. Однако если Ваш телевизор имеет такой вход, то его необходимо использовать в первую очередь. Дело все в том, что HDMI обеспечивает наилучшее качество изображения и в целом более долговечен. Лучше всего купить кабель у проверенных компаний: Twisted Veins, Mediabridge ULTRA, Monoprice. Метр их кабеля будет стоить в 2-3 раза дороже дешевых аналогов, однако по качеству они будут раз в 5 выше.
2. Через RSA (тюльпаны). Особенно актуальны для телевизоров старше 7-10 лет выпуска. НА таких моделях нет HDMI, однако имеются разноцветные входа под RSA. Их еще называют “тюльпаны”, за соответствующий раскрас. В комплекте с приставкой зачастую ложат 2-3 метра данного кабеля. Качество его оставляет желать лучшего и при использовании будьте готовы к замене спустя 2-3 месяца активного использования. На некоторых телевизорах можно будет встретить варианты, при которых нужно будет подключать не 3, а 2 или 1 выход RSA. Принцип тут не меняется, главное не ошибиться с цветами.
3. Использование конвертеров и переходников. Особенно актуально в случае отсутствия или выхода из строя, какого-либо выхода на телевизоре.
   1. Переходник с RSA на SCART. Специальный выход SCART можно встретить на телевизорах более 10 летнего срока выпуска. Такие “живучие” телевизоры, по нашим наблюдениям, остались у многих абонентов. В магазинах переходник можно увидеть за 200-300 рублей.
   2. Конвертер сигнала RSA-HDMI. Может пригодиться, если например на Вашем телевизоре сломался выход для “Тюльпанов”. Стоит по разному, от 500-1000 рублей в среднем.

Переходники следует использовать только в случае острой необходимости. Просто так, прибегать к их помощи не имеет смысла.

После того, как устройство подсоединено, для включения приставки и проверки соединения, необходимо сделать следующее:

1. В меню телевизора перейти в нужный Вам режим отображения сигнала. Для HDMI- это соответствующий ему режим. Для RSA, обычно выбирается AV (Аудио-Видео).
2. После этого можно включать приставку в сеть и нажимать на кнопку питания на пульте ДУ.
3. Если появилось приветственное меню, то подключение было выполнено правильно и можно приступать н непосредственной настройке цифровых каналов.

Как настроить каналы на приставке World Vision

При первом подключении любой из приставок World Vision, на телевизоре должно появиться специальное приветственное сообщение, в котором Вам предложат быстро настроить устройство. В любом случае, если подбор антенны был произведен правильно, то тюнер сможет самостоятельно настроить все имеющиеся каналы. Для этого необходимо:

1. Перейти в меню устройства, нажав соответствующую кнопку на пульте ДУ.
2. Нажать кнопку “Menu” и перейти в раздел поиска. Указать в пункте диапазона DVB-T2. Если у антенны имеется усилитель сигнала, то дополнительно также переключите питание на “вкл”.
3. Выбрать “Автопоиск” и нажать “ОК”.
4. Приставка проведет поиск по всем имеющимся частотным диапазонам. Поиск будет продолжатся в течении 5-10 минут. За это время устройство сохранит весь доступный список каналов и по окончанию сохранит настройки.

Функция автопоиска весьма удобна в тех случаях, когда имеет стабильный сигнал и сама антенна качественно настроен на и способна принимать цифровой сигнал без проблем.

Ручной поиск каналов

Если же имеются проблемы с силой сигнала или же устройство без видимых причин не может обнаружить нужное количество каналов, то следует повторить процедуру поиска в ручном режиме. Последовательность действий при этом следующая:

1. Переходим в меню приставки, в раздел поиска.
2. Выбираем там “Ручной поиск” и нажимаем “ОК” на пульте ДУ.
3. После этого заходим в интернет и открываем интерактивную карту ЦЭТВ. Указываем на ней свою область проживания и записываем параметры ближайшей к вам телевышки. Нас будет интересовать номер канала для РТРС 1 и РТРС 2.
4. В меню приставки, указываем номер сначала первого канала с карты. При этом смотрим, чтобы мощность и качество сигнала изменилось с 0%, на какое-либо значение. В данном случае не обязательно иметь 100%. В некоторых областях проживания для нормального вещания бывает достаточно 60%, 70% и тд …
5. Нажимаем “ОК”. Поиск найдет имеющиеся телеканалы и радио.

Как настроить WiFi на приставке World Vision

В большинстве цифровых приставок подключение к интернету происходит через специальные Wifi адаптеры. На устройствах World Vision это возможно также сделать при помощи RG-45 разъема. Это стандартизированный разъем, который наверняка есть в любом ПК.

Подключение к WiFi производится при помощи соединения приставки со специальным адаптером, по USB входу. При этом покупать необходимо не первый попавшийся в магазине, а именно тот, который советует официальный производитель World Vision.
После подключения приставки к беспроводной сети, владельцу будут доступны следующие функции:

1. Обновление и прошивка приставки.
2. Просмотр роликов портала YouTube.

Для соединения с имеющейся беспроводной сетью, необходимо:

1. Перейти в меню устройства и в разделе “Система” выбрать “Настройка WiFi”.
2. Затем выбрать в меню устройство – Wifi и нажать ОК.
3. Приставка произведет поиск имеющихся беспроводных сетей. По окончанию будет показан полный список. Из него необходимо выбрать нужную нам и ввести от нее пароль.

После сохранения настроек, Вы сможете беспрепятственно смотреть Ютуб прямо с приставки.

Как перепрошить приставку World Vision

Обновление ПО необходимо в следующих случаях:

1. Когда приставка начнет неадекватно работать: перезагружаться, зависать или отказываться подключаться к телевизору.
2. Когда выйдет новая, стабильная версия ПО.

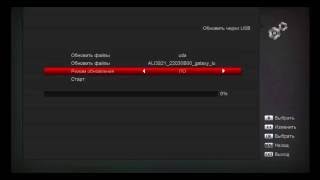

Для обновления необходимо:

1. Скачать свежую версия ПО приставки с официального сайта. Формат прошивки будет .bin.
2. Записать файл на флешку с файловой системой Fat32.
3. Вставить USB-накопитель в приставку и перейти в меню.
4. В разделе “Система” следует выбрать “Обновление ПО”.
5. Затем обновление по USB.
6. Указать путь к файлу и нажать обновить.

Если файл ПО соответствует требованию оборудования, то прошивка займет от 10-20 минут. По окончании процесса установки новой прошивки приставка перезагрузится.

Решение проблем с приставками World Vision

За время работы сайта, у нас накопилось массу вопросов абонентов, касательно приставок World Vision. По некоторым темам мы постараемся дать ответ и предоставить возможные пути решения проблем.

Приставка не ищет каналы/ находит меньше 20

1. Попробуйте выполнить поиск в ручном режиме.
2. Убедитесь в том что правильно подобрали антенну. Если расстояние до телевышки Вашего региона более 10 км, то потребуется уличная антенна с усилителем сигнала.
3. Проверьте кабель от антенны на предмет целостности.

Устройство не подключается к телевизору

1. Возможны проблемы из-за старого ПО. Его необходимо обновить.
2. Проверьте кабель подключения к телевизору. В 30% случаев виновник всего провод.

Приставка перезагружается или зависает

1. Обновите ПО.
2. Сбросьте заводские настройки.

Как настроить обучаемый пульт

Всего на универсальном пульте приставок World Vision имеется 4 программируемые кнопки: TV Power, Vol+-, AV. Для программирования их, необходимо нажать одновременно кнопки ОК и 0, должна загорается красная лампочка.

После этого прислоните другой пульт напротив обучаемого и нажмите на втором кнопку, которую Вы хотели бы запрограммировать.

После этого на оригинальном пульте, нажмите и держите кнопку, которую Вы хоте ли бы перенести. Держать ее необходимо до тех пор пока не обучаемом пульте ДУ, диод не мигнет 2 раза.

На этом процесс обучения можно считать завершенным.

Цифровая эфирная приставка WORLD VISION T40 предназначена для приема сигнала цифрового эфирного телевидения стандарта DVB-T2 на территории России. Ресивер World Vision T40 обладает набором всех необходимых функций

Благодаря встроенному медиаплееру, DVB-T2 приставка World Vision T40 может проигрывать медиафайлы популярных форматов. На передней панели ресивера расположены: кнопка включения, кнопки переключения каналов и USB интерфейс. На тыльной стороне расположены разъемы RCA (тюльпаны), интерфейс HDMI, антенный вход.

Пульт дистанционного управления (ДУ) стандартный и не отличается по функциональности от других.

Комплектация DVB-T2 приставки World Vision T40:
• Пульт дистанционного управления;
• Ресивер World Vision T40;
• Руководство пользователя;
• Гарантийный талон;
• Батарейки для пульта ДУ.

Настроить цифровую приставку World Vision T40 на прием цифровых эфирных каналов можно как в ручном режиме, так и в автоматическом.

Основные характеристики DVB-T2 ресивера World Vision T40:
• Модель чипсета – MStar 7802;
• Поддержка DVB-T/T2 – да;
• Поддержка MultiPLP – да;
• HDMI выход – да;
• PVR — да;
• TimeShift — да;
• EPG — да;
• USB – да.

Габариты:
• Ширина – 93 мм;
• Высота – 35 мм;
• Длина – 168 мм.

Официальный сайт производителя.

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 12 Авг 2015 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=10210
