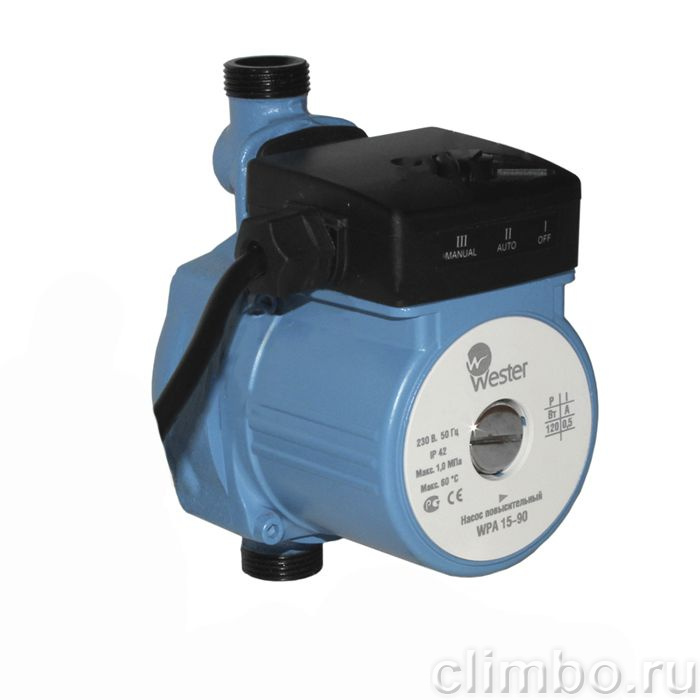

Повысительный насос для водоснабжения Wester WPA 15-90

Производитель: Wester (Китай)
Мощность: 120 Вт
Напор, м.в.ст.: 2,0-9,0
Производительность, м 3 /час: 0,4-1,5
Присоединение: ½»
Монтажная длина, мм: 160
Диапазон рабочих температур: +5…+60°С

Предназначен для повышения давления в сети водоснабжения индивидуального дома или квартиры, перед входом в газовый водонагреватель, стиральную или посудомоечную машину. Режим работы насоса изменяется с помощью смонтированного на клеммной коробке переключателя, который можно устанавливать в трех положениях: 1-насос работает постоянно; при этом защита от сухого хода не функционирует, 2-насос с помощью встроенного реле протока включается автоматически при расходе больше 0,025 — 0,033 л/с (то есть, при открытии крана) и автоматически выключается при отсутствии потока воды или при работе «всухую», 3-насос выключен. При этом вода из сети водоснабжения проходит через насос и поступает потребителю. Бесшумная работа насоса, его небольшие габариты и вес, расположение патрубков одинакового размера в линию позволяют монтировать насос непосредственно на трубопроводе в любом месте дома или квартиры. Повышение давления 0,9 бар. Диапазон рабочих температур +5…+60°С. Питание 220 В, 50 Гц, 120 Вт. Класс защиты IP 42.

Монтаж и установка повысительного насоса Wester WPA 15-90

4. Повернуть переключатель в положение AUTO

5. Разьем должен быть заземлен. Электрическое соединение должно соответствовать местным нормам

Допустимое монтажное положение повысительного насоса Wester WPA 15-90

Инструкция по удалению воздуха из повысительного насоса Wester WPA 15-90

2. Вставьте спец. инструмент в разьем на корпусе насоса. Выверните пробку.

3. Проверьте отсутствие воздуха в воде. После чего заверните пробку.

Источник статьи: http://teplo-as.ru/catalogue/all_pumps/nasosnye_stancii/povysitelnyi_nasos_wester_wpa_15-90/

Насосы Wester WPA, WPE и WCP: описание, характеристики, монтаж.

Насосы Wester на сегодняшний день представлены широкой линейкой оборудования.

Электронасосы от компании Wester разработаны для:
водообеспечения;
систем отопления;
отвода канализации.

Широкий ассортимент продукции представлен модельными линейками WCP, WPA и WPE.

Содержание статьи

Насос Wester WCP

Насосы этой серий представлены моделями: WCP 25-80G, WCP 65-12F ,WCP 25-40G, WCP 32-40G, WCP 32-80G, WCP 50-16F, WCP 25-60G, WCP 32-60G.

Они предназначены для применения как в отопительных системах, так и промышленных установках для:
однотрубных систем;
двухтрубных систем;
систем отопления, размещенных под полом;
контура отопления с котлом.

Насосное оборудование серии WCP допускается использовать для перекачивания горячей воды, чистых неагрессивных и невзрывоопасных жидких сред без примесей минеральных масел, а так же жидкостей с вязкостью до 10 мм2/с и этиленгликолей с концентрацией до 40 процентов.

Конструктивные особенности.

Циркуляционный насос Wester WCP – это центробежный агрегат с «мокрым» ротором. Он монтируются непосредственно в трубопроводную ветку. Корпус агрегата изготавливается из чугуна, а рабочее колесо выполняется из полимерных материалов.

Конкурентным преимуществом является наличие трёх скоростей работы. Переключение скоростей осуществляется с помощью вращения ручки на клеммной коробке.

Модели WCP 50-16F и WCP 65-12F оборудуются только одной скоростью работы.

Технические характеристики наиболее популярных моделей.

Wester WСP 25-40G (WСP 32-40G)
Соединение – 1´ (1 1/4);
Расход – 0,5 – 2,5 м 3 /ч;
Напор – 0,5 – 4 метра;
Полезная мощность – 0,065 киловатт.

Модель WСP 25-60G (WСP 32-60G)
Соединение – 1´ (1 1/4);
Расход – 0,5 – 2,7 м 3 /ч;
Напор – 0,5 – 6 метров;
Полезная мощность – 0,093 киловатт.

Циркуляционный насос wester WСP 25-80G (WСP 32-80G)
Соединение – 1´ (1 1/4);
Расход – 0,5 – 8,5 м 3 /ч;
Напор – 0,5 – 8(10.5) метров;
Полезная мощность – 0,245 киловатт.

Насос Вестер WСP 50-16F
Соединение – DIN50;
Расход – 0,5 – 12,5 м 3 /ч;
Напор – 3,5 – 16.5 метров;
Полезная мощность – 1,3 киловатт.

Насос циркуляционный Wester WСP 65-12F
Соединение – DIN65;
Расход – 0,5 – 10 м 3 /ч;
Напор – 5 – 26.5 метров;
Полезная мощность – 1,3 киловатт.

Насос Wester WPA.

Насос Wester серий WPA15-90, WPA15-120 сконструированы и используются для повышения давления в трубопроводных системах водоснабжения частных домов.

Такое оборудование может быть смонтировано как для повышения давления воды в трубопроводной системе, например в душе или в других точках водоразбора, так и для обеспечения циркуляции теплоносителя. Во втором случае агрегат устанавливается перед водонагревателями, газовыми колонками, проточными водонагревателями и, двуконтурными котлами.

Насос циркуляционный Wester WPA способен без каких-либо ограничений перекачивать пресную воду, чистые не агрессивные и не взрывоопасные жидкие среды без наличия в них минеральных масел, а также хлорированную питьевую воду.

Конструктивные особенности.

Насос Wester WPA по конструкции представляет собой центробежный агрегат в исполнении с «мокрым ротором». Он устанавливается непосредственно в трубопровод. Корпус оборудования изготавливается из чугуна, а рабочее колесо из полимерных материалов.

Оборудование приводится в движение электродвигателем, установленным в алюминиевом корпусе.

Предусмотрена работа в двух режимах:
Автоматический — насос самостоятельно включается при открытии одного из кранов;
Ручной — насос работает постоянно. При таком режиме хотя бы один из кранов должен быть открыт.

Переключение между режимами осуществляется посредствам поворота переключателя на клеммной коробке.

Технические характеристики.

Насос Wester WPA 15 90
Соединение – 1/2´;
Расход – 0,4 – 1,5 м 3 /ч;
Напор – 2 – 9 метров;
Полезная мощность – 0,12 киловатт.

Насос Вестер WPA 15-120
Соединение – 1/2´;
Расход – 0,5 – 3,5 м 3 /ч;
Напор – 3 – 12 метров;
Полезная мощность – 0,30 киловатт.

Повысительный насос Wester WPE.

Насос Wester WPE 15-12N используется для обеспечения постоянной циркуляции воды. Очень высокая энергоэффективность, достигающая 80%, обеспечивается благодаря установке ротора на постоянных магнитах.

Такие агрегаты получили широкое распространение:
в системах бытового горячего водоснабжения
в небольших системах отопления
в системах вентиляции и кондиционирования

Исходя из особенностей конструкции, рабочей средой такого оборудования является горячая вода, а также неагрессивные и невзрывоопасные жидкие среды без минеральных масел.

Конструкция.

Вестер серии WPE – это центробежный электронасос, оборудованный сферическим статором из нержавеющей стали. Ротор агрегата выполнен из ферро-магниевого сплава, а корпус сделан из нержавеющей стали.

Насос монтируются непосредственно в трубопроводную ветку.

На рисунке представлен внешний вид и обозначены:
1. Патрубок подключения насоса
2. Указатель направления движения потока жидкости
3. Корпус электродвигателя
4. Патрубок подключения насоса
5. Регулятор режимов с индикатором
6. Информационный шильдик
7. Блок управления
8. Ввод для кабельного соединения

Технические характеристики

Насос Wester WPE 15-12N
Соединение – 1/2´;
Расход – 650 л/ч;
Напор – 1,2 метра;
Полезная мощность – от 3 до 9 киловатт.

Монтаж насосов Wester.

Установка электронасосов Wester должна выполняться строго после завершения всех монтажных работ и промывки трубопровода.

Оборудование необходимо устанавливать в легкодоступном месте для технического обслуживания или, при необходимости, замены.

Оборудование указанных в статье серий устанавливается в трубопроводную ветку. Производитель рекомендует вертикальное размещение. Следует выполнять установку так, чтобы перемещаемая вода не попадала на электродвигатель и блок управления.

Не следует монтировать электронасос в нижней точке системы, поскольку это приводит к накоплению в корпусе различных отложений и поломкам.

На корпусе оборудования нанесена стрела – в этом направлении насос будет перекачивать жидкость.

В процессе эксплуатации может потребоваться снять насос для очистки от загрязнений или ремонта. Для этого установите запорные клапаны до и после агрегата.

Циркуляционный насос Wester следует, по возможности, устанавливать как можно дальше от трубных изгибов, колен и узлов разветвления, это позволит избежать образования завихрений на участке всасывания, а следовательно снизить шум во время работы.

Непосредственно перед монтажом циркуляционного агрегата тщательно промойте трубопроводы. Следует использовать ТОЛЬКО теплую воду не горячее 80 °С. Затем слейте воду из системы полностью – это позволит устранить из рабочего контура все вредные включения.

Регулировка скорости работы.

Регулирование скорости вращения производится с помощью переключателя, установленного на корпусе. Регулирование можно производить даже когда двигатель находится под напряжением.

Перед первым пуском насоса Wester, после тога как Вы заполнили трубопроводы водой и удалите скопившийся воздух. Циркуляционный насос запускайте сразу на max скорости вращения.

Циркуляционный насос охлаждается перекачиваемой жидкостью, поэтому пуск без воды может привести к поломке.

При работе оборудования корпус сильно нагревается и появляется опасность ожога от неаккуратного прикосновения.

Источник статьи: http://www.nektonnasos.ru/article/otoplenie/catalog-otoplenie/nasos-wester/

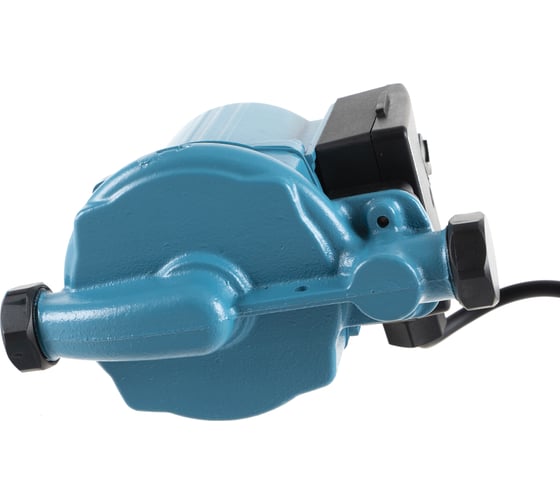

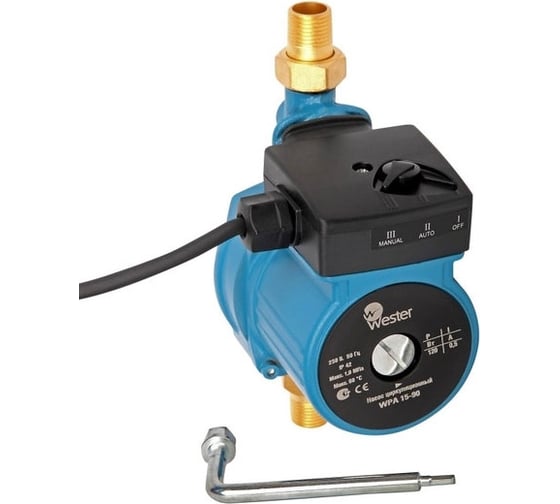

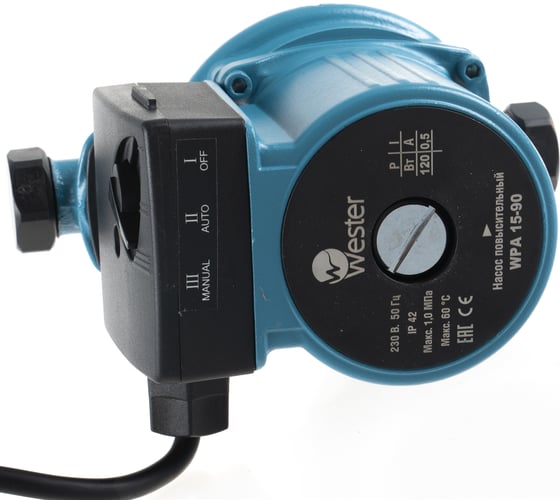

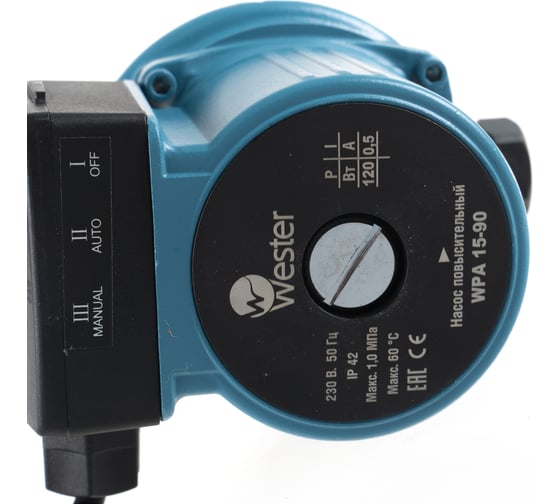

Насос Wester WPA 15-90 с гайками 0-18-0070

• Монтажная длина: 160 мм
• Высота подъема: 9 м
• Трубное соединение: внешняя G1/2 дюйм
• Мощность: 120 Вт
• Вид: для специализированных работ
• Производительность: 25 л/мин

Спишите до 1856 р. бонусами Начислим 46 бонусов

Насос Wester WPA 15-90 с гайками 0-18-0070 используется для повышения давления в открытых системах.

Не требует технического обслуживания, что экономит время и деньги.

Тихая работа не мешает в повседневной жизни.

Технические характеристики Wester WPA 15-90 с гайками

Тип определяет сферу применения насоса.

Скважинные, колодезные насосы и насосные станции используются для водоснабжения домов в деревнях и садах, где подача воды ведется с больших глубин.

Дренажные, фекальные насосы и канализационные установки предназначены для дренажа и вычистных работ в канализации. Используются они преимущественно спасательными и коммунальными службами.

Циркуляционные насосы заточены под отопление и подачу горячего водоснабжения. Они монтируются непосредственно в трубопровод.

Самовсасывающие насосы справляются как с водоснабжением, так и с локальной откачкой жидкости, однако по производительности несколько проигрывают профильным моделям.

Фонтанные насосы используются, в основном, в целях декора на садовых участках, например для создания искусственного фонтана или водопада.

Высота подъема – это максимально допустимое расстояние, на которое насос перемещает жидкость.

Эта характеристика обратно пропорциональна производительности. Это значит, что чем она меньше, тем больше воды способен выкачать насос за определенный промежуток времени.

Специалисты рекомендуют делать выбор по этой характеристике с 20 – 30%-ным запасом. Это необходимо, чтобы избежать снижения производительности в случае перепадов напряжения.

Мощность – это величина, указывающая на количество энергии сети, потребляемое насосом и необходимое для его работы. Она характеризует производительность двигателя агрегата и влияет на большинство других показателей – глубину всасывания, высоту подъема, габариты насоса и т.д.

Производительность – это количество воды, нагнетаемое насосом за единицу времени. Данная характеристика напрямую зависит от мощности агрегата. Чем она выше, тем большее количество жидкости насос сможет выкачать.

Учитывать производительность важно, для того чтобы приобрести оборудование, которое сможет обеспечить Вам нужное количество воды за определенный срок. Так, для решения задач бытового плана на даче, таких как полив и наполнение бочек, высокая производительность не нужна. А, к примеру, для постоянного обеспечения проточной водой дома придется приобрести насос с высокими показателями.
