Yi Technology YHS3020 Уличная камера безопасности 1080p
Что в коробке
Знакомство с камерой
Сопряжение с камерой
Включите камеру
Поместите камеру рядом с маршрутизатором и убедитесь, что доступ к Wi-Fi доступен, затем подключите кабель к порту Micro USB на задней панели камеры, чтобы включить розетку, как показано на рисунке.
Индикатор камеры начнет мигать желтым, и вы услышите вводные сообщения «Добро пожаловать в домашнюю камеру YI», а затем «Ожидание подключения».
Подключение к приложению YI Home
Шаг 1
Загрузите приложение YI Home и зарегистрируйте учетную запись YI Home.
Шаг 2
- Убедитесь, что ваш мобильный телефон подключен к локальной сети Wi-Fi 2.4 ГГц.
- Включите функцию «Местоположение» на вашем телефоне.
- Авторизуйте функцию «Местоположение» в приложении YI Home.
Шаг 3
Войдите в свою учетную запись YI Home и коснитесь символа «+» в правом верхнем углу, выберите «Камера наружного наблюдения YI», а затем нажмите кнопку «Я услышал «Ожидание подключения».
Шаг 4
Введите пароль от сети Wi-Fi и нажмите кнопку «Выберите Wi-Fi». На экране вашего телефона появится QR-код. Наводите QR-код на объектив камеры, пока не услышите следующие сообщения «Сканирование QR-кода выполнено успешно, подключение к Wi-Fi» и «Wi-Fi подключен».
Шаг 5
Нажмите кнопку «Далее». Вы услышите сообщение «Сопряжение выполнено успешно, теперь вы можете начать использовать камеру» как с камеры, так и из приложения. Присвойте камере желаемое имя и нажмите кнопки «Сохранить» и «Вы можете начать использовать камеру сейчас».
Инструкции по установке
Шаг 1
Спланируйте маршрут кабеля от розетки до камеры и выберите подходящее место.
Шаг 2
Используйте анкеры и винты для крепления основания к стене. Если стена деревянная, можно вкрутить крепление прямо в стену.
Шаг 3
Прикрепите камеру к установленной базе. Отрегулируйте угол камеры до подходящего положения, затем плотно зафиксируйте универсальное шаровое крепление.
Шаг 4
Используйте кабельные зажимы, чтобы закрепить кабель питания. Убедитесь, что вы не перетянули кабельные зажимы.
при монтаже обратите внимание на следующее:
Если вы не хотите крепить камеру к стене, используйте входящую в комплект подставку для камеры, чтобы разместить камеру в любом месте.
Характеристики
- Максимальное разрешение: 1920 x 1080
- Объектив: широкоугольный
- Аудио: встроенный микрофон/динамик
- Улучшение качества изображения: цифровое 3D-шумоподавление
- Режимы оповещения: Обнаружение человека, Обнаружение движения
- Атмосферостойкий класс: IP-65
- Платформы поддержки: Android/iOS/ПК/MAC
- Беспроводное шифрование: WEP / WPA / WPA2
- Длина USB-кабеля: 3 метра
- Источник питания: DC 5V / 1A
ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ С FCC
Это устройство соответствует части 15 Правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий: (1) это устройство не должно создавать вредных помех, и (2) это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования. Расстояние между пользователем и продуктами должно быть не менее 20 см. Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
- Изменить ориентацию или местоположение приемной антенны.
- Увеличьте расстояние между оборудованием и приемником.
- Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
- Обратиться за помощью к дилеру или опытному радио / ТВ технику.
IC ПРЕДУПРЕЖДЕНИЕ
Это устройство содержит не требующие лицензии передатчик (и) / приемник (и), которые соответствуют не требующим лицензии RSS Канады в области инноваций, науки и экономического развития. Эксплуатация возможна при соблюдении следующих двух условий:
- Это устройство не должно вызывать помех.
- Это устройство должно принимать любые помехи, включая помехи, которые могут вызвать нежелательную работу устройства.
Расстояние между пользователем и продуктами должно быть не менее 20 см.
Документы / Ресурсы
Всем привет. Предлагаю рассмотреть 1080P уличную беспроводную IP-камеру безопасности с детектором движения, ночным режимом и двусторонней голосовой связью. Камера предназначена для использования вне помещения.
В комплекте:
— Камера;
— Адаптер питания 5В, 1А.;
— Провод питания длиной 3 м;
— Руководство пользователя;
— Набор саморезов и дюбелей.
Характеристики
(указанные на странице продавца):
—Бренд: yi
—Процессор: RTS3903N
—Разрешение: 1080 P (Full-HD)
—Объектив (мм): 3.6 мм
—Установка: Потолок
—Ночное видение: 0.1Lux, 8 SMD ИК светодиода. Подсветка до 10 метров
—Сенсор: КМОП-матрица
—Сетевой интерфейс: Wi-Fi/802.11/b/g
—Питание: 5В, 1А.;
—Потребляемая мощность вт): <5W MAX
—Угол обзора: 90°
—Мегапиксели: 2MP
—Фирменная светочувствительная матрица: Смартсенс
—Формат сжатия видео: H.264
—Аудио выход: 1CH BNC
—Особые характеристики: Waterproof / Weatherproof
Ниже фото параметров блока питания.
Корпус и кронштейн выполнены из белого и серого пластика (без запаха).
Корпус камеры состоит из двух частей. Между ними есть силиконовая прокладка для герметизации.
Внутренности представляют собой три слоя.
-модуль подсветки,
-модуль камеры,
-модуль связи.
Из камеры выходит провод питания на конце с разъёмом USB.
На лицевой стороне камеры вокруг объектива размещены 8 светодиодов инфракрасной подсветки для ночного режима. Под объективом есть датчик освещенности.
Над объективом — отверстие микрофона.
В нижней части имеем крышечку, сняв которую получаем доступ к слоту для установки карты micro SD. Для герметизации используется силиконовая прокладка. С внутренней стороны приклеен герметичный динамик.
Благодаря защите IP65 камера может работать в любую погоду.
Антенна Wi-Fi у камеры внутренняя, сквозь две железобетонные стены работает стабильно.
Крепится камера на четыре самореза. Кронштейн камеры имеет несколько степеней свободы. Благодаря шарнирному механизму, камеру можно легко закрепить и настроить на желаемый угол обзора.
Камера работает с помощью мобильного приложения «YI IOT App».
Для установки приложения можно отсканировать QR код или найти в google.play.
Для добавления камеры в приложение, достаточно направить в объектив камеры QR код с экрана телефона.
В главном окне приложения имеем: видео с камеры, push-уведомления об обнаруженном движении, а также кнопки управления записью видео и скриншотов, кнопка включения режима для разговора.
При обнаружении движения, камера делает скриншот и автоматически записывает 6-секундный видеоролик, а на телефон приходит Push-уведомление.
Push-уведомления хранятся в сетевом облаке в течение 7 дней бесплатно (доступен дополнительный платный план подписки).
Push-уведомления включают в себя время, когда было обнаружено движение, и фото.
Для хранения данных камера использует карту памяти micro SD максимальным объемом до 64 Гб (карта micro SD в комплект не входит).
Чувствительность детектора движения можно настраивать ползунком. Есть три уровня чувствительности.
Соответствующим переключателем в настройках возможно осуществить поворот изображения на 180 градусов.
Камера может записывать видео в разрешении FULL HD 1920 x 1080p или SD 640×360 с частотой 20 кадров в секунду.
Информация о видео файле.
День FullHD 1920 x 1080p с частотой 20 кадров в секунду:
День SD 640×360 с частотой 20 кадров в секунду:
Ночь FullHD 1920 x 1080p с частотой 20 кадров в секунду:
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
IP-камера Xiaomi Mi Wireless Outdoor Security Camera 1080p Set
1920×1080, 30 кадр./сек, CMOS, 2 Мп, Wi-Fi, ночная съемка, датчик движения
подробнее
63
Код товара: 5002334
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie
Хочу рассказать про новую камеру видеонаблюдения от XiaoYi — камера PTZ (Pan-tilt-zoom), что означает регулировку по осям, а также зум. Это первая камера компании с такой функциональностью (наружного применения имею ввиду).
Данная камера не поддерживает формат Onvif и скорее всего придется постоянно использовать официальное приложение Yi Home. Возможно в будущем энтузиасты смогут взломать и эту камеру, что позволит подключать ее напрямую к серверам умного дома в обход китайских облаков, но пока как есть (сейчас кстати активно стали работать в этом направлении — за пару месяцев уже добавилась поддержка таких камер как Yi Outdoor, Yi Dome, Yi Home в таких системах умного дома, как Home Assistant).
Технические характеристики
- Модель: YRS.4020
- Разрешение: 1920×1080
- Угол обзора: 95 градусов
- Звук: встроенный микрофон и динамик
- Питание: DC 12V 1А
- Wi-Fi: 2.4GHz 802.11 b\g\n
- Варианты срабатывания сигнализации: обнаружение человека или просто движение чего-либо
- Регулировка по осям: горизонталь 0 — 350 градусов, вертикаль — 90 градусов (вертикально вниз)
- Хранилище: microSD карта или облака Xiaomi (если взломают прошивку, то будет еще FTP или NVR, чего я лично очень жду)
- Ночное видение: светодиоды и IR подсветка (30 метров)
- Защита камеры: IP66
Приходит камера в огромной коробке, лично думал, что там их две, когда забирал на почте. Камера наглядно изображена с двух ракурсов.
В комплекте куча бумажек, включая разметочную бумажку для сверления к стене, инструкцию и фирменную наклейку YI.
Далее — кабель удлинитель, блок питания EU на 12V и 1А. 4 шурупа с дюбелями, иголка для сброса настроек и специальный соединитель RJ-45 разъема для защиты от влаги.

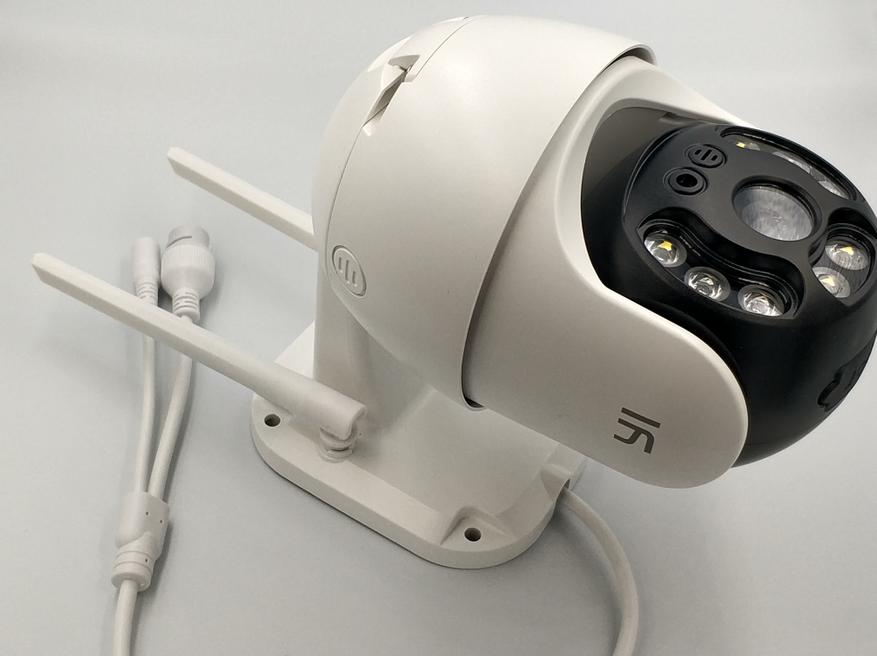

Камера — она просто огромная, по сравнению со всякими домашники типа Yi Dome или той же внешней Yi Outdoor. Все из-за наличия механизма вращения по осям. На площадке крепления есть 2 антенны Wi-Fi. От камеры по стандарту отходят 2 провода — стандартный разъем питания и разъем RJ-45 POE. По качеству пластика я бы сказал на 3 из 5. Такой пластик XiaoYi использует для домашних камера и там все ок. Для улицы мне кажется нужен более плотный и крепкий — как в тех же камерах Reolink (уличные камеры этой фирмы идут даже с алюминиевыми вставками). Антивандальность на сомнительном уровне короче говоря.
Сама поворотная голова-объектив. По центру объектив, желтые — обычные светодиоды, прозрачные — IR подсветка. Сверху слева датчик движения инфракрасный, справа — микрофон.
Динамик располагается с обратной стороны. Громкость его настраивается в приложении. Громкость максимальная 80 дБ — в помещении лучше не включать сирену — можно оглохнуть. Можно уменьшить до 50 дБ. Снизу камеры под резиновой заглушкой разъем microSD и кнопка сброса. Вернемся к «антивандальности»… в той же Reolink, чтобы достать карту, нужно открутить пару винтиков или еще что. Здесь же подошел, открыл заглушку, убрал карту и воруй, что хочешь. Утрирую конечно, но все же… Как-то несерьезно.
Под заглушкой разъем microSD и кнопка сброса. Прилично выступает сама плата камеры.
Белые «запчасти», которые были на фото комплекта собираются вот в такую герметичную заглушку для разъема RJ-45. На разъеме есть постоянно горящий желтый светодиод, даже если подключение идет по сети Wi-Fi.
Разборка камеры
Есть 2 разборные части — черный круглый объектив и стационарная часть с мотором для поворота по оси X. Крышка на 4 болтах. Под крышкой стоит силиконовое кольцо. К герметичности вопросов нет.
Мотор для поворота по оси X. Производитель Maintex W24BYJ. Питание 5V. Снизу видно, что шестерня из пластика. При активной функции слежения за человеком, камера может довольно часто двигаться, но она очень легкая — вряд ли что-то произойдет с шестерней. Шестерня смазана силиконом.
В этой части стоит телекоммуникационный трансформатор H1102NL PULSE со следующими характеристиками по даташиту: трансформатор — LAN; SMD; 0÷70°C; коэф. затухания -1,1дБ; Сеть: Ethernet 10/100Mб/с. На этой же плате — RTL8188FTV — модуль Wi-Fi.
Далее разбираем «голову» камеры. В глубине виден динамик, по кругу залитый герметиком. По корпусу есть силиконовый уплотнитель. Образно если опустить под воду — промокнет только динамик. Мотор для регулировки по оси Y стоит тот же — Maintex W24BYJ.
Главная плата камеры. На ней: microSD разъем, кнопка сброса, питание моторов и подключение гироскопа. Здесь же микросхема управления моторами ULN2803L. Под радиатором стоит процессор на термопасте. Отрывать его не стал, так как не имею фена, чтобы приклеить назад, а зря не оторвал… модель процессора может помочь тем, кто занимается взломом камер (чип Hi3518e во всю уже поддерживается). Найду фен и обязательно это сделаю.
Эта же плата с обратной стороны. По центру стоит матрица камеры. Непонятные модули dg206 CHWC Skj и motorcomm sz18201. Чип флеш памяти XMC qh64ahig.
Окошко объектива и панель светодиодов\датчика движения и микрофона.

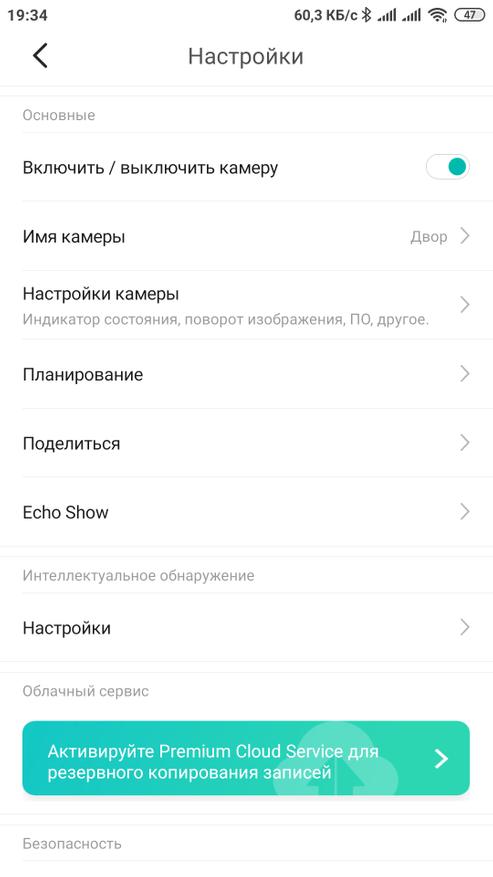

Скриншоты из приложения Yi Home
Отдельная вкладка для настройки облака. Подписка стоит немалых денег- 30$ (хранение видео 7 дней, подписка на 3 месяца) и 50$ (хранение 7 дней, срок пол года). Как по мне так ценник не очень гуманный. Отдать стоимость камеры за пол года хранения видео на чужих облаках? Не по-русски, а вообще иметь доступ 24\7 к видео очень полезно. Доступные настройки видны на фото.
Не все переведено на русский. Например интерфейс интеграции с Alexa — можно использовать приложение Alexa или специальный модуль там же. Из интересного — настройка ночного видения — есть черно\белое видео (обычный IR свет), есть цветное видео — это работа светодиодов и 3 вариант это «умное цветное видение» — когда нет движения работает IR свет, как только появляется человек — включается светодиодная подсветка для лучшей видимости (очень хороший режим, так как постоянно светить светодиодами смысла нет, да и видимость хуже. А вот когда кто-то рядом — то куда лучше использовать светодиоды для лучшей видимости).
Human Tracking — слежение за человеком — камера поворачивается за человеком. Самый главный косяк — камера не возвращается в исходное положение. Я прям очень надеюсь, что это исправят. Написал даже в поддержку Kami vision (YI) с предложением пофиксать это. А так, человек ушел за зону видимости камеры и она так и осталась в таком положении (а вы например ее ставили изначально смотреть на парковку — нужно опять заходить и двигать ее на нужную точку). Пока отключил эту опцию, но идея просто огонь. Есть возможность зашифровать данные на карте (странное название опции — «планирование»).
Раздел обнаружений движения: общее движение, реагирование только на человека, чувствительность реагирования, сигнализация, громкость, частота оповещений и график. Поставил потише на 50дБ, на 80дБ можно всех соседей разбудить (против воров точно поможет, но надо пока поиграться на более тихом режиме).
Интерфейс управления камерой
На панели есть выбор качества трансляции, включение передачи звука с телефона на камеру (пугать котов можно, ну или воров), можно сделать фото и записать видео (сохраняется на камере и телефоне). Сверху в углу есть включение звука с камеры и управление положением камеры. Снизу временная шкала с отображением активностей красным цветом (записанных камерой в авто режиме при движении или записанных вручную).
В режиме движения камеры есть джойстик — вверх, вниз, вправо и влево — все логично.
Запись видео и фото
Ночные фото. Все что теплое или где горит свет отмечено белым. Участок от этого места до фонаря в конце — 50 метров. Светит знатно конечно — мышь не проскочит.
То же самое днем. Качество не идеальное конечно, вблизи четко все, вдали — мылит. Камера кстати была установлена на металлическую выносную планку — на ветру немного трясло. Моя ошибка была, надо жестко на дом вешать или более серьезную выносную платформу. Может из-за этого немного «мыла» еще дало. Теперь можно наблюдать за стройкой дома в режиме онлайн (мечта детства).
Вывод
Камера получилась интересная, но еще нужно допиливать некоторые функции, такие как возврат камеры в изначальное место после слежения за человеком. Качество видео не самое четкое, но вблизи более чем приемлемое. Понравилось «умное ночное видение» — авто переключение с IR подсветки на светодиодную. Отзывчивое управление по осям.
Из минусов — привязка к облаку, надеюсь удастся «хакнуть» эту камеру. Очень хотел бы ее вкинуть в умный дом на Home Assistant. Корпус не рассчитан на физические вандальные действия — мне кажется камера рассыпется даже от мелкого камня или приличной палки.
Если хотите именно PTZ камеру (управление по осям и «зум», который обычно цифровой и бесполезен) и не пугает привязка к облакам — смело берите (аналоги на порядок дороже, да и вообще мало кто делает PTZ камеры из знаменитых китайских брендов, именно уличные PTZ, а не домашние), а если нужно связать все камеры в умный дом или важно постоянное сохранение видео на NVR или на FTP, то лучше присмотреться к реолинк серии 410 или 510.
Купить такую камеру можно тут: Yi 1080p PTZ (купон на 3$ YIBESTFORYOU)
