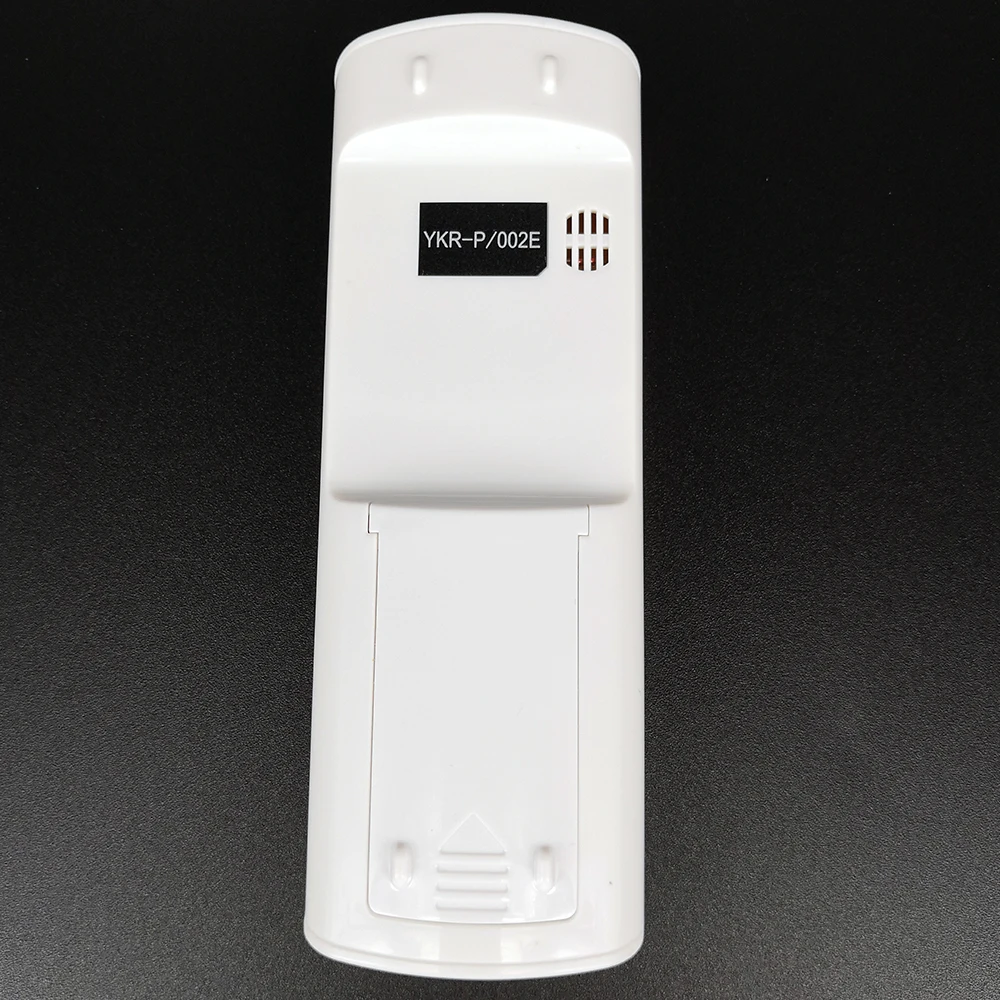

Ykr p 002e инструкция по применению бирюса

Пульт кондиционера БИРЮСА (инструкция)

1. Кнопка ВКЛ/ВЫКЛ
   Кнопка ВКЛ/ВЫКЛ предназначена для включения и выключения кондиционера.
2. Кнопка РЕЖИМ
   Нажатием кнопки РЕЖИМ переключаются режимы работы кондиционера в следующей последовательности:
   — AUTO — COOL — DRY — HEAT — FAN — AUTO —
   (Автоматический – Охлаждение – Осушение – Обогрев – Вентиляция – Автоматический)

   • В автоматическом режиме (AUTO) кондиционер выбирает режим охлаждения, осушения, обогрева или вентиляции в зависимости от соотношения заданной температуры и текущей температуры воздуха в помещении. В автоматическом режиме вентилятор внутреннего блока также вращается в автоматическом режиме.
   • В режиме вентиляции (FAN) работает только вентилятор внутреннего блока, регулирование температуры невозможно.
   • В режиме осушения (DRY) регулирование скорости вращения вентилятора недоступно.

3. Нажатием кнопок «↑» и «↓» установленная температура уменьшается или увеличивается на 1°С. Температура может быть установлена в диапазоне от 17°С до 30°С.
4. Кнопка ВЕНТИЛЯЦИЯ
   Нажатием кнопки ВЕНТИЛЯЦИЯ переключаются режимы скорости вращения вентилятора внутреннего блока в следующей последовательности:
   — AUTO — LOW — MED — HIGH — AUTO —
   (Авто – Низкая – Средняя – Высокая – Авто)
   • В режимах работы кондиционера DRY и AUTO изменение скорости вращения вентилятора невозможно.
5. Кнопка СОН
   Нажатием кнопки СОН включается и отключается режим работы кондиционера, при котором обеспечивается комфортная температура воздуха в часы сна и отдыха. В этом режиме заданная температура увеличивается (в режиме охлаждения) или уменьшается (в режиме обогрева) на 1°С в час в течение первых двух часов и поддерживается постоянной в течение следующих 5 часов. После этого кондиционер отключается. Эта функция доступна только в автоматическом режиме, режиме охлаждения и обогрева. Режим сна может быть отменен нажатием кнопок РЕЖИМ, ВЕНТИЛЯЦИЯ или ВКЛ/ВЫКЛ.
6. Кнопка ТУРБО
   Нажатием кнопки ТУРБО включается и отключается функция Турбо. Функция Турбо позволяет достичь заданной температуры воздуха за наименьший промежуток времени за счет сверхвысокой скорости вращения вентилятора.
7. Кнопка ОЧИСТКА
   Нажатием кнопки ОЧИСТКА включается режим самоочистки внутреннего блока.
8. Кнопка ПАМЯТЬ
   Функция «Память» предназначена для сохранения текущих установок в памяти ПДУ и восстановления предыдущих установок.
   • При первом включении в сеть после нажатия кнопки «Память» кондиционер начнет работу в автоматическом режиме (AUTO) с установленной температурой 26°С, с режимом работы вентилятора «Авто» (AUTO).
   • При нажатии и удерживании кнопки «Память» более 2 секунд, ПДУ автоматически сохранит в памяти текущие установки, включая режим работы, установленную температуру, режим работы вентилятора и параметры режима сна (если таковой включен).
   • При однократном нажатии кнопки «Память» происходит восстановление ранее сохраненных настроек. Функция доступна не для всех моделей.
9. Кнопка ТАЙМЕР ВКЛ
   Кнопка ТАЙМЕР ВКЛ предназначена для настройки автоматического включения кондиционера в работу через установленное время. Установленное время — это время, которое должно пройти с момента окончания настройки таймера до включения кондиционера.
   • Нажмите кнопку ТАЙМЕР ВКЛ, чтобы перейти к настройке таймера. На дисплее пульта появится индикация «ON» и «H» и значение ранее установленного периода времени.
   • Нажмите кнопку ТАЙМЕР ВКЛ еще раз для установки требуемого времени автоматического включения кондиционера. Если текущее установленное время меньше 10 часов, каждое нажатие кнопки ТАЙМЕР ВКЛ будет увеличивать его на 30 минут, а если текущее установленное время от 10 до 24 часов, каждое нажатие кнопки ТАЙМЕР ВКЛ будет увеличивать его на 1 час. Если установленное время 24 часа, со следующим нажатием кнопки ТАЙМЕР ВКЛ время переключится на 0.
   • После установки требуемого значения времени подождите примерно 2 секунды. После этого индикация «H» на дисплее пульта погаснет и снова появится индикация заданной температуры. После этого настройка таймера будет активирована.
10. Кнопка ТАЙМЕР ВЫКЛ
    Кнопка ТАЙМЕР ВЫКЛ предназначена для настройки автоматического выключения кондиционера через установленное время. Установленное время — это время, которое должно пройти с момента окончания настройки таймера до выключения кондиционера.
    • Нажмите кнопку ТАЙМЕР ВЫКЛ, чтобы перейти к настройке таймера. На дисплее пульта появится индикация «OFF» и «H» и значение ранее установленного периода времени.
    • Нажмите кнопку ТАЙМЕР ВЫКЛ еще раз для установки требуемого времени автоматического выключения кондиционера. Если текущее установленное время меньше 10 часов, каждое нажатие кнопки ТАЙМЕР ВЫКЛ будет увеличивать его на 30 минут, а если текущее установленное время от 10 до 24 часов, каждое нажатие кнопки ТАЙМЕР ВЫКЛ будет увеличивать его на 1 час. Если установленное время 24 часа, со следующим нажатием кнопки ТАЙМЕР ВЫКЛ время переключится на 0.
    • После установки требуемого значения времени подождите примерно 2 секунды. После этого индикация «H» на дисплее пульта погаснет и снова появится индикация заданной температуры. После этого настройка таймера будет активирована.
11. Кнопка ↑↓
    Нажатием кнопки «↑↓» изменяется угол наклона горизонтальных жалюзи. С каждым нажатием угол наклона изменяется на 6 градусов. При нажатии на кнопку больше 2 секунд, включается режим автоматического качания горизонтальных жалюзи.
12. Кнопка ← →
    Нажатием кнопки «← →» изменяется угол наклона вертикальных жалюзи. С каждым нажатием угол наклона изменяется на 6 градусов. При нажатии на кнопку больше 2 секунд, включается режим автоматического качания вертикальных жалюзи. Функция доступна не для всех моделей.
13. Кнопка КОМФОРТ
    При нажатии кнопки КОМФОРТ включается измерение температуры воздуха в помещении датчиком в пульте управления. ПДУ передает информацию о температуре в месте его нахождения каждые 3 минуты до момента повторного нажатия на кнопку КОМФОРТ.
14. Кнопка ДИСПЛЕЙ
    Нажатием кнопки ДИСПЛЕЙ включается и отключается подсветка индикационного дисплея внутреннего блока.
15. Кнопка ИОНИЗАЦИЯ
    Нажатием кнопки ИОНИЗАЦИЯ включается дополнительный ионизатор, удаляющий из воздуха частицы пыли и другие загрязнения. Функция доступна не для всех моделей.
16. Кнопка ТИХИЙ РЕЖИМ
    Нажатием кнопки ТИХИЙ РЕЖИМ включается режим бесшумной работы кондиционера. В этом режиме кондиционер работает тихо, но так как частота работы компрессора и скорость вращения вентилятора снижены, возможно недостаточное охлаждение или обогрев помещения. Функция доступна не для всех моделей.

Значки и кнопки на пульте управления кондиционером

Приветствую всех на сайте Кондиционерщик! Сегодня я постараюсь написать наиболее понятную инструкцию по управлению бытовой сплит-системой. Надеюсь, что после прочтения каждый пользователь сможет управлять абсолютно любым кондиционером.

Перед включением «сплита» убедитесь, что температура на улице соответствует его условиям эксплуатации. Если для вашей модели вы не знаете допустимых уличных температур, то не рекомендую включать прибор при температуре на улице ниже нуля градусов. Подробнее об этом читайте здесь.

Начну с того, что для использования кондиционера он должен быть подключен к сети. Обычно он подключается или вилкой в розетку или через «автомат» в электрическом щитке. При подаче «питания» на прибор вы услышите звуковой сигнал от внутреннего блока или увидите разовое открытие/закрытие жалюзи. Если электропитание не поступает, то читайте возможные причины.

P.S. Бывает, что некоторые кондиционеры автоматически включаются после подачи «питания» – в этом нет ничего страшного. Просто продолжайте его настраивать по инструкции.

Далее берем в руки пульт…

Инструкция к пульту кондиционера – что означают кнопки и значки

Расположу все функции и кнопки в порядке важности от часто нажимаемых к редко используемым.

1. Чтобы включить кондиционер нужно один раз нажать кнопку «on/off» – обычно это самая большая выделенная ярким цветом кнопка.

Возможно, после нажатия кнопки прибор запустится не сразу (это зависит от выбранного режима и температуры).

1. Чтобы включить нужный режим есть кнопка «Mode» (может быть отображена на пульте в виде нескольких маленьких значков – снежинка/солнышко/капелька). При её нажатии режимы кондиционера переключаются последовательно. В большинстве приборов 5 режимов:

• автоматический (надпись «auto» или значок «треугольника» или другое);
• охлаждение (надпись «cool» или значок «снежинка»);
• обогрев (надпись «heat» или значок «солнышко»);
• осушение (надпись «dry» или значок «капелька»);
• вентилирование (надпись «fan» или значок «вентилятора» — важно не путать режим «fan» с кнопкой регулировки скорости «fan»).

После включения нужного режима важно подождать 5-10 минут пока «кондёр» перестроится.

P.S. Редко попадаются пульты, где режимы включаются не кнопкой Mode, а отдельными кнопками режимов – Cool, Heat, Dry и прочее.

1. Чтобы настроить температуру на каждом пульте есть кнопки «Temp». Они могут быть в виде «стрелок» или значков «+»/«-».

Принцип работы простой – какую температуру настроили на пульте, такую кондиционер будет поддерживать в комнате. Например, если настроили 25, то далее прибор будет стараться поддерживать в помещении +25 градусов (многие ошибочно думают что чем выше цифра, тем холоднее прибор будет дуть – это неверно. )

• Конечно, если кондиционер неправильно рассчитан, то он никогда не добьется нужной температуры.
• На некоторых моделях настроенная цифра автоматически меняется на текущую температуру в комнате – не путайтесь.
• Кондиционер не будет холодить, если на пульте вы настроили 25, а в комнате, допустим, уже 24 градуса. Тоже касается и режима обогрева (прибор не будет греть, если в комнате нужная температура уже достигнута).

1. Чтобы изменить скорость потока воздуха из внутреннего блока нужно найти кнопку «Fan speed» (это может быть просто «Fan» или просто «Speed», или значок «вентилятора»).

На дисплее скорость вращения вентилятора отображается в виде шкалы или надписей low/med/high/auto (медленная/средняя/быстрая/автоматическая скорости). При настройке автоматической скорости прибор сам выбирает с какой скоростью в данный момент крутить вентилятор.

Настройка скорости не влияет на значение настроенной температуры (например, если настроили 25 градусов, то они же будут поддерживаться). Эта функция влияет лишь на быстроту охлаждения помещения (быстроту достижения заданной температуры).

Важно не путать регулировку скорости вращения вентилятора «Fan», и режим работы «Fan» (вентилирование – переключается при помощи кнопки «Mode»). Также не путаем автоматическую скорость вращения вентилятора с автоматическим режимом работы прибора («Auto» — переключается также при помощи кнопки «Mode»).

1. Чтобы изменить направление потока воздуха нужно найти кнопку «Swing» или «Air flow» или «Air direction» (она может быть в виде значков «похожих на стрелки» или «похожих на скобки»).

Поток у любого кондиционера регулируется в двух направлениях – вверх/вниз и вправо/влево. Вверх/вниз у любого кондиционера регулируется кнопкой на пульте. А вот вправо/влево может быть регулировка и в ручном виде (в этом случае будьте осторожны и лучше выключите кондиционер).

Вариаций работы кнопки «Swing» вверх/вниз бывает несколько:

• бывает, что направление меняется в самом простом режиме (один раз нажали – шторки «плавают», второй раз нажали – шторки зафиксировались в любой точке амплитуды);
• бывает, что направление меняется пошагово (один раз нажали – шторка на шаг передвинулась, второй раз нажали – шторки еще на шаг передвинулись и так далее);
• бывает, что положение меняется, как показывает схематическое изображение на дисплее пульта.

Рекомендую с настройкой направления потока поэкспериментировать, чтобы найти самое безопасное положение (чтобы поток воздуха не дул на людей и на зоны отдых домочадцев – подробнее читайте здесь)

Это были основные кнопки, которые есть абсолютно на каждом пульте. Далее разберем дополнительные, более редкие кнопки и функции.

1. Чтобы включить «режим сна» используются кнопки «Sleep» (так же может быть «Good sleep»). Алгоритм работы данной функции у всех кондиционеров разный, но объединяет их то, что вентилятор работает на самых медленных оборотах. В данном режиме может автоматически изменяться настроенная температура не более чем на 2 градуса – это происходит постепенно в течение нескольких часов. Связано это с фазами сна человека, чтобы температура ночью при засыпании, пробуждении и в фазе глубокого сна была наиболее комфортной и безопасной.

На дисплее в режиме сна часто изображается значок «в виде луны». Подробнее как работает именно ваша модель при активации данной опции можно узнать только в инструкции по его эксплуатации (идет с документами к «сплиту»).

Примерно такую же функцию выполняет тихий режим «Quiet», только температура автоматически не изменяется.

1. Чтобы максимально быстро охладить помещение используется так называемый «турбо режим». Кнопки на пульте имеют надписи «Turbo», «Jet», «Jet cool», «Powerful», «Hi power», или значок похожий на значок «ускоренного вентилятора». Чтобы активировать ускоренное охлаждение нужно один раз нажать соответствующую кнопку. После чего вентилятор внутреннего блока начинает вращаться с наибольшей скоростью. При достижении заданной температуры «турбо режим» автоматически отключается. Так же его можно отключить самостоятельно повторным нажатием кнопки.
2. Чтобы запрограммировать время включения или отключения прибора используется таймер. У разных кондиционеров кнопки настроек таймера отличаются. У каких-то моделей всего одна кнопка («Timer»), у каких-то моделей на настройку времени предусмотрен целый блок кнопок («Clock», «Timer on», «Timer off», «On», «Off», «Cancel», «Set» и различные стрелки). У таких моделей настройка интуитивно более понятна – нужно сначала настроить текущее время, затем время включения или отключения «кондёра». А в моделях, где всего одна кнопка «Таймер», функцию переключения времени выполняют стандартные кнопки (регулировки температуры, вентилятора и прочие).

В большинстве случаев настройка начинается с нажатия кнопки «Timer». А далее лучше пользоваться инструкцией для конкретной модели для настройки текущего времени, времени включения или отключения «сплита». Если инструкция утеряна, то попробуйте найти её в интернете. Крайний вариант это пытаться настроить время и таймер так называемым «методом тыка».

1. Чтобы отключить подсветку индикации на внутреннем блоке, на некоторых пультах предусмотрена кнопка «Light» (так же может быть «Led display»). Эта функция просто отключает подсветку, если она раздражает, например, ночью. Ни на какие настройки отключение дисплея не влияет и кондиционер продолжает работать в настроенном режиме. Чтобы включить подсветку нужно повторно нажать на кнопку «Light».
2. Чтобы активировать функцию самоочистки внутреннего блока на некоторых моделях есть кнопка «Clean» (может быть «Auto clean», «X-fan», «Blow»). Смысл этой функции заключается в том, чтобы просушить детали внутреннего блока от влаги (таким образом предотвратить появление плесени). Работает эта опция после выключения сплит-системы – вентилятор внутреннего блока продолжает вращаться некоторое время (обычно до 20 минут). При активации автоочистки (самоочистки) на дисплее пульта обычно загорается значок похожий на вентилятор. Поэтому очень легко перепутать эту опцию со стандартной регулировкой скорости вентилятора.
3. Чтобы активировать ионизатор или плазменный генератор для некоторых кондиционеров предусмотрена кнопка «Plasma» (может быть «Ion» или что-то подобное). Благодаря этой функции включается в работу дополнительный фильтр, осуществляющий в общем смысле две функции:

• очищает воздух от пыли и микробов;
• обогащает воздух отрицательными ионами.

Осуществляется это благодаря электростатическому полю, создаваемым дополнительным устройством во внутреннем блоке кондиционера. Опция полезная, если она есть на вашей модели, то обязательно пользуйтесь.

1. Чтобы настроить поддержание температуры по датчику в пульте, а не по датчику во внутреннем блоке, на некоторых моделях предусмотрена кнопка «I-Feel». Данная опция призвана более точно поддерживать температуру в зоне отдыха человека. Но, по моему мнению, вполне можно настроить комфортную температуру и с традиционным датчиком.
2. Чтобы посмотреть текущую температуру в комнате на некоторых пультах предусмотрена кнопка «Temp». При ее нажатии на дисплее пульта или на дисплее внутреннего блока отображается текущая температура в помещении. Через несколько секунд после нажатия на данную кнопку, снова показывается настроенная температура. На некоторых кондиционерах текущая температура может показываться постоянно на внутреннем блоке устройства (отображается автоматически после настройки температуры).

«Скрытые» кнопки на пультах сплит-систем

На некоторых пультах есть «углубленные» кнопки, которые нажимаются тонким предметом. Это обычно кнопки «Reset» – сбрасывает настройки пульта к заводским (обычно к автоматическим). И кнопка «Lock», которая блокирует пульт от случайного нажатия (или, например, от детей). Чтобы разблокировать нужно нажать её повторно.

Последовательность настройки любого кондиционера

1. Сначала включаем кондиционер в «сеть»;
2. Включаем прибор кнопкой «On/off»;
3. Выбираем нужный режим кнопкой «Mode». Ждем 10 минут, и параллельно продолжаем настройку по следующим пунктам;
4. Настраиваем нужную температуру кнопками «Temp» или стрелками;
5. Если требуется, то настраиваем нужную скорость вращения вентилятора;
6. Если требуется, то настраиваем направление потока воздуха регулировками жалюзи «Swing»;
7. Если требуется, то активируем дополнительные опции – ионизатор, самоочистка, «i-feel», «sleep», «turbo» и прочие.

P.S. Если в комнате текущая температура соответсвует настроенной, то кондиционер не будет холодить (или греть в зависимости от режима).

Значки и кнопки на внутреннем блоке сплит-системы

Практически на всех внутренних блоках есть одна «волшебная кнопка», с помощью которой можно включить кондиционер с автоматической настройкой. Обычно она малозаметна – находится под передней крышкой блока на корпусе или на дисплее. Обозначается «auto» или «on/off». Настроить необходимые параметры при помощи этой кнопки нельзя – потребуется пульт, хотя бы универсальный (если утерян штатный). Подробнее об этой скрытой кнопке читайте по ссылке ниже (на статью про включение кондиционера без пульта).

Инструкции по настройке кондиционера в различных режимах

Если вам нужно включить кондиционер в определенном режиме, то на моем сайте уже есть все инструкции:

Рассмотренные в данной статьи кнопки и функции наиболее часто встречаются на пультах, но и попадаются «навороченные» пульты, где тоже есть все те же опции, только обозначены необычно. Примеры: круглые пульты на LG Stylist, так же на пультах Electrolux непонятные обозначения и прочие.

На этом, пожалуй всё… Если статья была для вас полезна, то оставляйте комментарии!
