Замена порогов на ваз 2115 своими руками пошаговая инструкция

Цена вопроса: 20 000 ₽
Пробег: 264 200 км

Пошаговая инструкция по замене порогов на ВАЗ 2114

Серийный выпуск ВАЗ 2114 продолжался с 2003 по 2013 год, автомобиль продолжил линейку вазовских «девяток» и стал его рестайлинговой версией. Пятидверный хэтчбек получил обновленные передние линии кузова, новые фары, молдинги.

Конструктивно Лада Самара всех лет производства строилась на той же платформе, что и ВАЗ 2109, модель получила универсальные моторы, цельнометаллический кузов с навесными элементами. Учитывая, что автомобиль почти семь лет как снят с производства, замена порогов ВАЗ 2114 относится сегодня к самым распространенным видам кузовного ремонта.

Подготовка к замене

У всего семейства ВАЗ пороги относятся к несъемным элементам кузова, в 80 % случаев ремонт элемента предполагает полную срезку или вырубку детали. Переварка требует подготовки

1. Автомобиль устанавливается на ровной поверхности.
2. Снимается минусовая клемма с аккумулятора. В некоторых случаях АКБ вынимается.
3. Демонтируется проводка с внутренней части дверей от электростеклоподъемников, снимаются все датчики.
4. ИЗ салона вынимаются кресла, снимается внутренняя обшивка стоек, половое покрытие.
5. Демонтируются двери.

Планируя провести только ремонт порога, водителям приходится частично менять и днище, устанавливать новые поддомкратники, усиливать центральную стойку. Металл для кузова ВАЗ 2114, как и для остальных моделей в линейке Лада Самара, не проходил антикоррозийное оцинкование.

Прокатная сталь шпаклевалась, грунтовалась и красилась. Внутренняя часть днища и короб не обрабатывались антикором, первые слои ржавчины появляются на внутренних частях кузова на второй год эксплуатации. Если порог ремонтируется впервые, а самая «молодая» модель ВАЗ 2114 имеет возраст 6 лет, можно уверенно говорить, что под обшивкой днища владелец найдет полностью гнилой металл.

Чтобы во время ремонта не перекосилась геометрия и центральная стойка не упала, рекомендуется установить распорки или приварить швеллер.

Замена порогов ВАЗ 2114 своими руками: пошаговая инструкция

Если проводится демонтаж порогов, как и замена днища ВАЗ 2114 своими руками, перед началом работ рекомендуется загнать автомобиль на смотровую яму или перевернуть машину набок. Если замене подлежит только порог, достаточно установить авто на ровную поверхность. Для работы потребуется следующий инструмент и материалы:

• болгарка;
• острое зубило с широким лезвием;
• молоток;
• комплект порогов с усилителем;
• шпатлевка автомобильная;
• грунтовка;
• резиновый шпатель;
• наждачная бумага Р-80;
• эмаль для ЛКП.

В автосервисах для срезки используют сварочные аппараты: металл не срезается, а вываривается по старым швам. Это позволяет сохранить целым старый усилитель центральной стойки и не повреждает металл днища. Если силовую пластину под стойкой необходимо менять, вываривается весь узел.

Если нужно заменить самостоятельно, деталь чаще срезается болгаркой или вырубается зубилом. На старый порог необходимо приложить новую деталь и провести размерную линию, чтобы видеть периметр будущей вырубки. Вырезку проводят от центральной стойки влево и вправо. Процесс демонтажа:

1. Зачистить деталь от старой краски болгаркой.
2. Высверлить сварные точки.
3. Срезать наружную часть.
4. Проверить уплотнитель и соединитель: если металл сгнил, срезать болгаркой.
5. Зачистить кузов от ржавчины, обработать наждаком до голого металла.
6. Примерить новый элемент, подогнать, срезать лишний край.
7. Отметить место для точечной сварки. Зачистить.

Подготовка кузова к сварочным работам завершена. Перед монтажом с деталей снимается транспортировочная грунтовка.

Как варить пороги на ВАЗ 2114

Если на ВАЗ 2114 сгнили пороги, кроме замены основного элемента придется переваривать и днище, вырезав старый металл и установив заплаты. Процесс по шагам:

1. Приваривается соединитель или нижняя часть короба.
2. Устанавливается усилитель.
3. Дуговой сваркой приваривается наружная часть.
4. Сварочные швы зачищаются болгаркой, грунтуются и шпаклюются.
5. Через 12 часов наносится антикоррозионные средства на днище и внешнюю часть, на заключительном этапе проводится покраска автоэмалью.

Не рекомендуется эксплуатировать автомобиль в течение 24 часов до полного высыхания краски.

Квадратная труба вместо порогов на ВАЗ

Чтобы поменять пороги на ВАЗ 2114 своими руками, в половине случаев используются профильные трубы. Этот способ хорошо зарекомендовал себя при замене аналогичных деталей на классических ВАЗах. Профиль имеет подходящие размеры ширины и высоты, а толщина металла доходит до 2 мм, что обеспечивает надежность кузова минимум на 7 лет. Кроме этого, профильные трубы в 40 % случаев имеют дополнительное цинковое покрытие, что обеспечивает стойкость металла к коррозии.

Для работы понадобится:

• труба профильная 60х60х2 мм: 180 см на один порог, 70 см на поперечину, которая свяжет лонжерон с деталью;
• профиль размерами 40х20х2 мм: 70 см на дополнительную поперечину, 25 см на поддомкратники, если придется переустанавливать старые;
• пластина металлическая 15х5 см для укрепления детали к днищу;
• антикор для днища — битумная мастика 500 г;
• болгарка;
• электрическая или газовая сварка, электроды 3 мм.

Опытные водители рекомендуют не использовать смотровую яму, а положить автомобиль набок, предварительно сняв аккумулятор, дверь, кресла, внутреннюю обшивку салона.

1. Снять молдинги и панельные обвесы.
2. Срезать болгаркой внешнюю часть по верхнему шву, отогнуть металл.
3. Срезать внутреннюю часть, убрать усилитель.
4. Приложить трубу, отрезать лишнюю часть, заварить заглушки на концах профиля.
5. Прихватить профиль к днищу сваркой в двух точках спереди и сзади.
6. Проварить наружную часть профиля к кузову, двигаясь от центральной стойки. Если в этом районе кузов имеет изгиб, во время сварки постукивать трубу, выравнивая профиль.
7. Сварить поперечины, которые свяжут порог и лонжерон.
8. Вварить крепежи под домкрат, приварить к днищу пластины для усиления конструкции.
9. Зачистить сварочные швы болгаркой, обработать мастикой.
10. Покрасить и установить декоративны панели.

Силовые пороги из профиля имеют максимальную устойчивость к механическим повреждениям. Если родные элементы кузова гнутся при сильном ударе, например при неправильном проезде сложного участка, на ямах и пр., то с установленными профилями пострадает только ЛКП и пластиковые накладки.

Ремонт без сварки

Если автовладелец не испытывает восторга от идеи переварить машину, можно использовать несколько проверенных способов ремонта детали от коррозии. Однако следует понимать, что такой ремонт — лишь косметическая процедура, которая используется при незначительном коррозионном износе. Она придаст автомобилю свежий вид, но через 6–8 месяцев понадобится полноценная замена детали.

Чтобы отремонтировать порог без использования сварки, понадобятся следующие материалы и инструменты:

• эпоксидная смола или клей;
• растворитель, средство для снятия ржавчины;
• стеклоткань или стеклопластик;
• алюминиевая пудра или серебрянка;
• наждачная бумага Р-80;
• шпатлевка автомобильная;
• грунт;
• кисть малярная, шпатель резиновый, валик;
• автоэмаль.

Инструкция, как отремонтировать порог с помощью эпоксидной смолы и стеклоткани, по шагам:

1. В стеклянной посуде смешать эпоксидную смолу и отвердитель, добавить серебрянку. Алюминиевая пудра играет роль внутренней арматуры состава и не дает клею трескаться после полного затвердевания.
2. Зачистить порог от старой краски, снять ржавчину очистителем коррозии.
3. Зачистить поверхность наждачной бумагой, обезжирить.
4. Вырезать из стеклоткани заплаты размерами чуть больше, чем вмятины от коррозии.
5. Промазать поверхность порога клеем, приложить кусок стеклоткани, выровнять шпателем.
6. В зависимости от толщины коррозионной вмятины накладывать столько слоев стеклоткани, сколько необходимо. Если таким способом заделывается дыра в пороге, слоев не может быть меньше 5-6. Каждый слой пропитывать клеем и прокатывать шпателем.
7. Прокатать поверхность порога валиком, чтобы убрать лишний воздух, дать высохнуть эпоксидной смоле.
8. Полимеризация эпоксидного клея длится до 12 часов, после просушки обработать поверхность порога наждачной бумагой.
9. Прогрунтовать при необходимости. Если вмятина была значительной, нанести слой шпатлевки, выровнять поверхность.
10. После высыхания шпатлевки прокрасить автоэмалью.

Все работы по ремонту с помощью эпоксидной смолы проводятся в перчатках, это удобно, если нет валика и выравнивать поверхность приходится руками.

Сколько в среднем стоит ремонт порогов в сервисе

В автосервисе можно провести как полную замену, так и ограничиться косметической заделкой металла от ржавчины. Приведена средняя стоимость работ для СТО столичного региона, в цену не входит стоимость использованного материала и самой детали:

1. Полная замена порогов — от 8 000 руб. Детали заказчика.
2. Замена порогов и заднего крыла — от 23 000 руб.
3. Косметический ремонт эпоксидным клеем от 2 000 руб.

На СТО в шаговой доступности можно купить и все необходимые детали для замены, мастера порекомендуют комплекты порогов, молдинги, установят дополнительные пластиковые обвесы, проведут тюнинг.

Приблизительная цена, если проводить ремонтировать и менять самостоятельно:

1. Комплект порогов и усилителей — от 2000 руб.
2. Стоимость одного порога: внешняя часть и соединитель — от 700 руб.
3. Усилитель (1 шт.) — от 300 руб.

В качестве усилителя можно использовать металлическую пластину необходимой длины и ширины. В детали необходимо сделать перфорационные отверстия дрелью диаметром 0,8 см на расстоянии 8-10 см. по всему периметру.

При использовании профильных труб цена работ не превысит 3 000 руб. Стоимость профиля — от 450 руб. за 1 метр, битумная мастика обойдется от 500 руб. за килограммовую банку.

Ремонт порогов на ВАЗ проводят, если деталь новая, но из-за неаккуратного вождения на кузове получилась вмятина от удара. В остальных случаях рекомендуется менять элемент на новый.

Источник

Как заменить пороги ВАЗ 2109 своими руками

Если коррозией повреждена значительная часть порогов, то никаких вариантов кроме полной замены этих кузовных элементов не остаётся. Для проведения ремонтных работ понадобится следующий перечень инструментов и материалов:

• полуавтоматический сварочный аппарат;
• новые пороги;
• болгарка;
• дрель;
• наждачная бумага;
• шпатлёвка и грунтовка;
• антикоррозийный состав (мастика).

Особенности замены и подготовка к ней

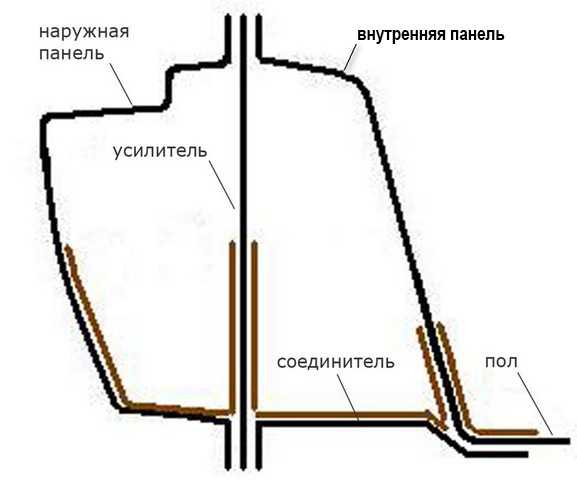

При планировании кузовного ремонта нужно понимать, что конструкция порогов ВАЗ 2109 состоит из таких элементов:

• наружного короба;
• внутреннего короба;
• усилителя.

Пороги состоят из внешнего и внутреннего короба, а также усилителя и соединителя

Наружный и внутренний короб являются внешними стенками порога. Внешний элемент выходит наружу и находится под дверью, а внутренний располагается в салоне. Усилитель представляет собой элемент, расположенный между двумя коробами внутри. Чаще всего коррозии подвергается внешний короб и при замене порогов имеют в виду именно эту кузовную деталь.

Несмотря на то что при замене порогов используются новые детали, они всё же нуждаются в подготовке. С завода они покрыты транспортировочным грунтом, который перед установкой необходимо зачистить, т. е. металл должен блестеть. Делается это при помощи наждачки или насадок на болгарку. После зачистки элементы обезжиривают и покрывают эпоксидным грунтом.

Для крепления порогов к кузову необходимо сделать отверстия под сварку

К подготовительным процедурам также относится демонтаж дверей, алюминиевых накладок с порогов и элементов салона (сиденья, напольное покрытие и т. п.). Перед непосредственным началом работ по удалению старых порогов изнутри салона к стойкам приваривают металлический уголок. Он обеспечит кузову жёсткость и не даст ему деформироваться после срезки порогов.

Пошаговая инструкция по замене

Подготовив всё необходимое, можно приступать к ремонту. Процедура состоит из следующих шагов:

Прикладывают новый порог на старый и очерчивают его маркером.

Болгаркой срезают наружную часть порога чуть ниже намеченной линии. Делают это для того, чтобы оставить небольшой запас металла.

Окончательно сбивают внешнюю часть порога зубилом.

Находят на усилителе точки контактной сварки и зачищают их для снятия элемента. Если усилитель находится в хорошем состоянии, его оставляют в покое.

Срубают усилитель зубилом.

По аналогии удаляют соединитель (если требуется). Если зубило не справляется, применяют болгарку.

Если присутствуют очаги коррозии на других близлежащих деталях, их зачищают, вырезают гнилые участки и наваривают латки.

Выполняют подгонку, а затем фиксируют сваркой усилитель.

Зачищают сварные точки.

Порог временно фиксируют к кузову специальными струбцинами.

Прихватывают деталь в нескольких местах.

Приваривают кузовной элемент.

Зачистным кругом и болгаркой зачищают сварные швы.

Обрабатывают поверхность крупной наждачкой, обезжиривают и наносят шпатлёвку со стекловолокном, после чего финишную шпатлёвку.

Поверхность зачищают, обезжиривают, грунтуют, подготавливают под покраску.

Наносят лакокрасочное покрытие, а снизу битумную мастику.

Видео: замена порогов на ВАЗ 2109

Повреждение порогов коррозией на ВАЗовской «девятке» является обычным делом. Замену этих кузовных элементов может выполнить каждый автовладелец, умеющий обращаться с болгаркой и полуавтоматической сваркой. Если же такого опыта нет, то лучше довериться специалистам. Только в этом случае можно надеяться на качественное проведение ремонтных работ и длительный срок службы порогов.
