Всем привет, на днях, заезжая вечером в гараж у меня лопнул трос сцепления, возле флажка коробки передач.
Благо запчасти на ВАЗы есть везде и всегда.
Тема заезженная, все думаю, знают как его менять. Я постараюсь сделать упор на качественный фото отчет и проблемные моменты, может новичкам поможет.
1) Откручивает трос на коробке:
2) Откручивает маленький болтик на 10 на педальном узле:
Что бы отсоединить сам трос от педали, можно пойти двумя путями:
— мучаться и пытаться это сделать снизу, с салона (но если ты высокий и крупный, туда попросту не подлезешь);
— или же скинуть дворники, жабо, привод дворников и добраться до ревизионного лючка педали сцепления.
Я пошел вторым, более нормальным для меня способом.
3) Снимаем дворники, жабо:
4) Вдалеке виднеется крышка ревизионного лючка педали сцепления:
5) Но добраться до неё нереально, поэтому снимаем механизм привода дворников (трапецию), что довольно не просто, как это сделать и как вытянуть её, вот статья remont-vaz2110.ru/zamena-…pecii-stekloochistitelya/
Она крепится двумя гайками сверху, и одним скрытым болтом снизу.
Отстегиваем резиновое крепление расширительного бачка, и уводим его в сторону.
И там будет эта третья точка (болт) крепления трапеции дворников (ссылка выше на статью).
Сама трапеция:
6) Сама же крышка лючка педали сцепления, крепится двумя саморезами по бокам (фото с инета). Откручивать не удобно, наберитесь терпения:
7) Когда её сняли, снимаем стопорную пластинку, которая держит сам трос на педали:
Проверяем целостность пластиковой втулки, при дальнейшей сборке обязательно её смазываем. Насколько я понял, прорезь должна быть, это не трещина. На всех фото идет с прорезью:
9) Вытягиваем трос в салон, проверяем целостность уплотнителя отверстия в кузове:
10) Капаем масло в новый шланг:
11) Смазываем литолом/солидолом ушко троса, которым одевается на педаль, через пластиковую втулку:
12) Собираем все точно так же, как и разобрали.
Настраиваем натяжку троса сцепления на флажке коробки.
Для начала так, что бы педаль сцепления стала в уровень с педалью тормоза.
А потом уже регулируете гайки в разные стороны: сцепление будет включаться раньше, или позже.
Тросик сцепления нужно периодически осматривать на целостность. Причем его поломка может произойти в любой момент и потребуется проведение срочных ремонтных работ. Автомобиль возможно будет завести только на стартере — а это не только может привезти к поломке стартера, но и создать аварийную ситуацию на дороге.
Содержание
- 1 Замена троса сцепления
- 2 Артикулы тросика сцепления
- 3 Полезные советы при поломке и эксплуатации
- 3.1 Причины выхода из строя
Замена троса сцепления
Пошаговый алгоритм смены выглядит следующим образом:
- Чтобы легче было проводить работы — демонтируем корпус воздушного фильтра и уводим его в сторону.
- Ослабляем гайки фиксатора и вынимаем трос из фиксирующего элемента на коробке передач.
Ослабляем эту гайку.
- Учитывая, что сцепление находится в выключенном положении, достаём трос из вилки.
- Откручиваем две гайки крепления ключом на 17 и извлекаем уже весь корпус.
Ослабляем эти две гайки.
- Для удобства фиксируем педаль сцепления в верхнем положении. Я зафиксировал медным проводом.
Фиксация педали в верхнем положении.
- Демонтируем элемент от педали сцепления, для чего откручиваем гайку на 10. Аккуратно, не потеряйте её. Места там мало. Удобнее всего «срывать» ключом на 10. А потом крутить от руки.
- Отверткой цепляем опорную скобу. Но мне лично удобнее оказалось маленькими плоскогубцами. Скоба просто снимается.
Мне показалось так снять проще.
- Снимаем с посадочных мест сверху металлическое кольцо.
- Снимаем снизу крепление (уводим в сторону).
- Извлекаем на себя тросик. То есть тянуть надо его в сторону водителя из салона.
- Устанавливаем новый трос сцепления.
Как мы видим процедура не сложная и её может провести любой начинающий автолюбитель. После замены не следует сразу же приступать к эксплуатации автомашины. Перед этим нужно отрегулировать педаль сцепления.
Артикулы тросика сцепления
21101602210 — оригинальный артикул. С завода стоит ДААЗ. Выходит около 50 000 км. Потом начинает рваться в стыке с кузовом.
- AVP-SC-2110 — автопартнёр. Самый дешёвый тросик. На вид нормальный. Когда наш тросик поломался, мы заменили на него. В статье именно фото этого аналога.
- G-PART 2110-16-02-210.
Полезные советы при поломке и эксплуатации
В современных транспортных средствах установлены вместо тросиков сцепления гидравлические поршни. Они справедливо считаются более надежными при эксплуатации.
Трос необходимо постоянно регулировать и настраивать, так как он подвержен чрезмерному износу.
Осматривайте место соединения на конце тросика.
Если его излишне перетянуть, то он может лопнуть, а если он находится в висячем положении, то перестает работать. Поэтому необходимо находить золотую середину и уметь настраивать. К тому же тросик подвержен быстрому процессу коррозии, что приводит к разрыванию. Автолюбитель должен постоянно смазывать трос и не допускать ржавчины.
По нашему опыту если вы едете куда-то далеко, то лучше взять с собой запасной тросик. Именно отсюда и пошли эти шутки про ВАЗ-2110 ЗАПАСНОЙ!
Причины выхода из строя
- Деталь ненадлежащего качества.
- Проведение монтажа с допущением ошибок.
- Отсутствие реакции на первые признаки поломки.
Автолюбитель должен учитывать любой нюанс и реагировать на неисправность своевременно. Только в таком случае возможна беспроблемная эксплуатация автомобиля.
Начиная с модели 2108 на автомобилях ВАЗ начал использоваться в качестве привода механизма сцепления трос, а не как у классических моделей – гидропривод.
Это значительно упростило конструкцию. Трос действительно оказался удобнее, поэтому использовали его и на других модификациях – 2109, 2110, 2112 и т. д.
Неисправности и причины их появления
Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.
Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.
По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.
Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.
И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.
И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.
Необязательно коррозия является причиной порыва. Очень резкое нажатие педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.
В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.
Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.
Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.
А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.
А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.
Читайте также:
Что понадобится?
Еще одно положительное качество тросового привода — легкость замены. Вся операция занимает около 20 мин даже у начинающего автовладельца ВАЗ. Причем выполнить все можно даже в полевых условиях, имея под рукой небольшое количество инструментов.
Для примера рассмотрим, как производится замена троса сцепления на ВАЗ-2110, и для того, чтобы все сделать, потребуется:
- 2 ключа на 19;
- 2 ключа на 8 и 10;
- Крестовая отвертка;
- Новый трос.
Всего этого достаточно для проведения работ.
Чтобы было понятней посмотрите схему привода сцепления ВАЗ 2110.
Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.
При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:
- Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
- Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.
Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.
- Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки. Обратите внимание, в какую сторону направлена плоскость кронштейна;
- Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.
- Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали. Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.
Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.
После этого скидываем наконечник со штока. Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;
- Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;

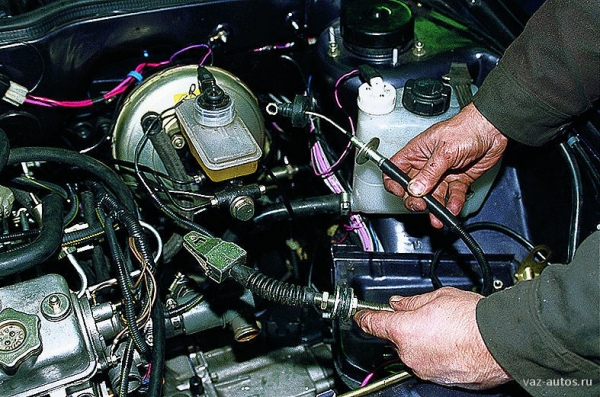

- Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;
- Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой;
- Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки. На этом замена завершена и остается только провести регулировку;
- Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.
Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.
А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.
Особенности замены на ВАЗ-2109
Отличие троса ВАЗ-2109 сводится к наличию специального поводка для зацепления с рычагом вилки, который достаточно габаритный по размерам, поэтому вытаскивание троса выполняется в сторону моторного отсека, а не салона.
Не будем рассматривать всю последовательность замены привода на ВАЗ-2109, а пройдемся только по ключевым моментам. Отметим, что инструменты потребуются те же, что указаны выше, а смена производится так:
- Послабляем гайки крепления оплетки к кронштейну на КПП и вытаскиваем ее. Затем рукой поджимаем рычаг и выводим из зацепления поводок;
- Под приборной панелью со штока снимаем фиксирующую пластину и наконечник.
Кронштейна крепления оплетки под панелью никакого нет, и оплетка просто упирается в заднюю стенку моторного отделения при помощи специальной упорной пластины. Поэтому переходим к моторному отсеку и вытаскиваем трос. Установка нового же привода выполняется в обратной последовательности.
Трос порвался в дороге, что делать?
Часто бывает так, что привод рвется в пути, а под рукой запасного троса нет. В таком случае допускается движение на авто и без сцепления благодаря наличию синхронизаторов в КПП.
Это позволяет переключать передачи во время движения без прерывания передачи вращения от двигателя на коробку, хоть для этого приходится прилагать усилие.
Главное при такой ситуации – начать движение с места. Для этого глушим мотор и включаем на КПП 1-ю передачу.
После этого включаем стартер, который вполне способен запустить двигатель, соединенный с трансмиссией, но начало движения будет происходить с рывками. А после того, как мотор начнет работать, эти рывки пропадут.
Переключение скоростей без сцепления в обязательном порядке должно производиться с перегазовкой. То есть, набрали скорость, отпустили педаль газа и перевели рычаг коробки в нейтральное положение.
Затем резко увеличили обороты двигателя (газонули) и включили требуемую скорость. Но делать это надо быстро.
Во время движения с неработающим сцеплением необходимо выбирать такой маршрут, чтобы было как меньше остановок, поскольку для этого придется каждый раз глушить двигатель и начинать движение на скорости. А такого «издевательства» стартер долго не выдержит.
Как отрегулировать привод?
Заменить трос сцепления на ВАЗе несложно, но этой операции недостаточно, поскольку еще необходимо отрегулировать его, а для этого потребуется дополнительно наличие обычной линейки.
После замены педаль может находиться выше или ниже по уровню, чем другие, что является неправильным, они должны располагаться в одну линию.
Регулировка сцепления выполняется по ходу педали. То есть ставим линейку рядом и отмечаем на уровень положения накладки педали.
После этого выжимаем до упора и снова делаем пометку на линейке.
Далее вычитаем расстояние – у нормально отрегулированного сцепления ход составляет 12-13 см, но допускается и 16 см, хотя это значение считается предельным.
На ВАЗ-2110 регулировка производится в двух местах – на гайках крепления оплетки (позволяет изменить ее длину) и на самом наконечнике, который зацепляется с рычагом.
Для этого на нем сделана резьба и установлены две гайки на 8 или 10 (ими изменяется длина самого троса). Именно они и нужны для регулировки.
Для выполнения регулировочных работ необходимо внешнюю гайку открутить, поскольку она является контрящей, а внутренней путем отвинчивания или навинчивания на наконечник добиться требуемого хода педали, а затем законтрить ее.
На ВАЗ-2109 имеется только одна регулировка – на кронштейне крепления на КПП и установка хода выполняется путем изменения длины оплетки.
Можно обойтись на ВАЗ-2110 и без линейки, важно только правильно подобрать длину троса. Для этого откручиваем контрящую гайку и отвинчиваем регулировочную.
Затем передвигая по наконечнику упорную втулку, нужно найти момент начала свободного хода выжимного подшипника. Его почувствовать будет легко, поскольку немного возрастет усилие на рычаге.
Остается только зафиксировать положение втулки на наконечнике гайками и проверить. Находится ли педаль на одной линии с другими.
Такая регулировка обеспечит оптимальное натяжение тросика, а сцепление не будет «вести» или «пробуксовывать», поскольку привод устанавливается на начало свободного хода выжимного подшипника.
Содержание:
- Важные моменты замены троса
- Замена троса
На самом деле замена троса сцепления на ВАЗ 2110 — это не редкий вид ремонта, с которым сталкиваются многие владельцы отечественной «десятки».
Трос
Разрыв троса сцепления чаще всего происходит при эксплуатации машины в экстремальных условиях. Когда автомобиль новый, опасаться подобной поломки вряд ли стоит. Это скорее прерогатива старых автомобилей, находящихся в использовании регулярно.
Чтобы провести замену тросика, быть специалистом в области автомеханики не обязательно. Для начала изучите руководство по эксплуатации, а также советуем посмотреть обучающие видео по замене тросика сцепления на автомобиле ВАЗ 2110.
Важные моменты замены троса
Откручивание крепление
- Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
- Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
- На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
- Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
- При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
- Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
- Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.
Замена троса
Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.
Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.
Весь процесс можно разделить на три основных этапа:
- Подготовка;
- Демонтаж;
- Установка.
Рассмотрим их отдельно.
Подготовка
В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.
Также запаситесь необходимыми инструментами:
- Гаечный ключ на 8;
- Два гаечных ключа на 17;
- Отвертка крестообразного типа;
- Новый качественный тросик сцепления;
- Смазочные материалы.
Демонтаж
Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:
- Снимите стеклоочиститель со своей «десятки».
- Ослабьте немного контргайку и регулировочную гайку.
- Извлеките из вилки отключения сцепления ободок поврежденного троса.
- Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
- Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
- Достаньте из кронштейна искомый наконечник.
- Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
- Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
- Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
- Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
- Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
- Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
- Но и это не все. Снимите с пальца педали втулку.
- Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.
Установка
Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.
Установка выполняется следующим образом:
- Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
- Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
- Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
- Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
- Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.
Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.
Обязательно изучите инструкцию в руководстве по эксплуатации, посмотрите видео уроки, а также обзаведитесь качественным новым элементом. Только при комбинации всех этих факторов вы сумеете достичь желаемого результата и сэкономить внушительную сумму денег на услугах специалистов со станций технического обслуживания.
Загрузка …
Начиная с модели 2108 на автомобилях ВАЗ начал использоваться в качестве привода механизма сцепления трос, а не как у классических моделей – гидропривод.
Это значительно упростило конструкцию. Трос действительно оказался удобнее, поэтому использовали его и на других модификациях – 2109, 2110, 2112 и т. д.
Неисправности и причины их появления
Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.
Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.
По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.
Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.
И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.
И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.
Необязательно коррозия является причиной порыва. Очень резкое нажатие педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.
В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.
Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.
Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.
А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.
А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.
Читайте также:
Что понадобится?
Еще одно положительное качество тросового привода — легкость замены. Вся операция занимает около 20 мин даже у начинающего автовладельца ВАЗ. Причем выполнить все можно даже в полевых условиях, имея под рукой небольшое количество инструментов.
Для примера рассмотрим, как производится замена троса сцепления на ВАЗ-2110, и для того, чтобы все сделать, потребуется:
- 2 ключа на 19;
- 2 ключа на 8 и 10;
- Крестовая отвертка;
- Новый трос.
Всего этого достаточно для проведения работ.
Чтобы было понятней посмотрите схему привода сцепления ВАЗ 2110.
Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.
При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:
- Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
- Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.
Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.
- Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки. Обратите внимание, в какую сторону направлена плоскость кронштейна;
- Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.
- Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали. Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.
Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.
После этого скидываем наконечник со штока. Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;
- Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;
- Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;
- Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой;
- Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки. На этом замена завершена и остается только провести регулировку;
- Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.
Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.
А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.
Особенности замены на ВАЗ-2109
Отличие троса ВАЗ-2109 сводится к наличию специального поводка для зацепления с рычагом вилки, который достаточно габаритный по размерам, поэтому вытаскивание троса выполняется в сторону моторного отсека, а не салона.
Не будем рассматривать всю последовательность замены привода на ВАЗ-2109, а пройдемся только по ключевым моментам. Отметим, что инструменты потребуются те же, что указаны выше, а смена производится так:
- Послабляем гайки крепления оплетки к кронштейну на КПП и вытаскиваем ее. Затем рукой поджимаем рычаг и выводим из зацепления поводок;
- Под приборной панелью со штока снимаем фиксирующую пластину и наконечник.
Кронштейна крепления оплетки под панелью никакого нет, и оплетка просто упирается в заднюю стенку моторного отделения при помощи специальной упорной пластины. Поэтому переходим к моторному отсеку и вытаскиваем трос. Установка нового же привода выполняется в обратной последовательности.
Трос порвался в дороге, что делать?
Часто бывает так, что привод рвется в пути, а под рукой запасного троса нет. В таком случае допускается движение на авто и без сцепления благодаря наличию синхронизаторов в КПП.
Это позволяет переключать передачи во время движения без прерывания передачи вращения от двигателя на коробку, хоть для этого приходится прилагать усилие.
Главное при такой ситуации – начать движение с места. Для этого глушим мотор и включаем на КПП 1-ю передачу.
После этого включаем стартер, который вполне способен запустить двигатель, соединенный с трансмиссией, но начало движения будет происходить с рывками. А после того, как мотор начнет работать, эти рывки пропадут.
Переключение скоростей без сцепления в обязательном порядке должно производиться с перегазовкой. То есть, набрали скорость, отпустили педаль газа и перевели рычаг коробки в нейтральное положение.
Затем резко увеличили обороты двигателя (газонули) и включили требуемую скорость. Но делать это надо быстро.
Во время движения с неработающим сцеплением необходимо выбирать такой маршрут, чтобы было как меньше остановок, поскольку для этого придется каждый раз глушить двигатель и начинать движение на скорости. А такого «издевательства» стартер долго не выдержит.
Как отрегулировать привод?
Заменить трос сцепления на ВАЗе несложно, но этой операции недостаточно, поскольку еще необходимо отрегулировать его, а для этого потребуется дополнительно наличие обычной линейки.
После замены педаль может находиться выше или ниже по уровню, чем другие, что является неправильным, они должны располагаться в одну линию.
Регулировка сцепления выполняется по ходу педали. То есть ставим линейку рядом и отмечаем на уровень положения накладки педали.
После этого выжимаем до упора и снова делаем пометку на линейке.
Далее вычитаем расстояние – у нормально отрегулированного сцепления ход составляет 12-13 см, но допускается и 16 см, хотя это значение считается предельным.
На ВАЗ-2110 регулировка производится в двух местах – на гайках крепления оплетки (позволяет изменить ее длину) и на самом наконечнике, который зацепляется с рычагом.
Для этого на нем сделана резьба и установлены две гайки на 8 или 10 (ими изменяется длина самого троса). Именно они и нужны для регулировки.
Для выполнения регулировочных работ необходимо внешнюю гайку открутить, поскольку она является контрящей, а внутренней путем отвинчивания или навинчивания на наконечник добиться требуемого хода педали, а затем законтрить ее.
На ВАЗ-2109 имеется только одна регулировка – на кронштейне крепления на КПП и установка хода выполняется путем изменения длины оплетки.
Можно обойтись на ВАЗ-2110 и без линейки, важно только правильно подобрать длину троса. Для этого откручиваем контрящую гайку и отвинчиваем регулировочную.
Затем передвигая по наконечнику упорную втулку, нужно найти момент начала свободного хода выжимного подшипника. Его почувствовать будет легко, поскольку немного возрастет усилие на рычаге.
Остается только зафиксировать положение втулки на наконечнике гайками и проверить. Находится ли педаль на одной линии с другими.
Такая регулировка обеспечит оптимальное натяжение тросика, а сцепление не будет «вести» или «пробуксовывать», поскольку привод устанавливается на начало свободного хода выжимного подшипника.
Всем привет, на днях, заезжая вечером в гараж у меня лопнул трос сцепления, возле флажка коробки передач.
Благо запчасти на ВАЗы есть везде и всегда.
Тема заезженная, все думаю, знают как его менять. Я постараюсь сделать упор на качественный фото отчет и проблемные моменты, может новичкам поможет.
1) Откручивает трос на коробке:
2) Откручивает маленький болтик на 10 на педальном узле:
Что бы отсоединить сам трос от педали, можно пойти двумя путями:
— мучаться и пытаться это сделать снизу, с салона (но если ты высокий и крупный, туда попросту не подлезешь);
— или же скинуть дворники, жабо, привод дворников и добраться до ревизионного лючка педали сцепления.
Я пошел вторым, более нормальным для меня способом.
3) Снимаем дворники, жабо:
4) Вдалеке виднеется крышка ревизионного лючка педали сцепления:
5) Но добраться до неё нереально, поэтому снимаем механизм привода дворников (трапецию), что довольно не просто, как это сделать и как вытянуть её, вот статья remont-vaz2110.ru/zamena-…pecii-stekloochistitelya/
Она крепится двумя гайками сверху, и одним скрытым болтом снизу.
Отстегиваем резиновое крепление расширительного бачка, и уводим его в сторону.
И там будет эта третья точка (болт) крепления трапеции дворников (ссылка выше на статью).
Сама трапеция:
6) Сама же крышка лючка педали сцепления, крепится двумя саморезами по бокам (фото с инета). Откручивать не удобно, наберитесь терпения:
7) Когда её сняли, снимаем стопорную пластинку, которая держит сам трос на педали:
Проверяем целостность пластиковой втулки, при дальнейшей сборке обязательно её смазываем. Насколько я понял, прорезь должна быть, это не трещина. На всех фото идет с прорезью:
9) Вытягиваем трос в салон, проверяем целостность уплотнителя отверстия в кузове:
10) Капаем масло в новый шланг:
11) Смазываем литолом/солидолом ушко троса, которым одевается на педаль, через пластиковую втулку:
12) Собираем все точно так же, как и разобрали.
Настраиваем натяжку троса сцепления на флажке коробки.
Для начала так, что бы педаль сцепления стала в уровень с педалью тормоза.
А потом уже регулируете гайки в разные стороны: сцепление будет включаться раньше, или позже.
Содержание:
- Важные моменты замены троса
- Замена троса
На самом деле замена троса сцепления на ВАЗ 2110 — это не редкий вид ремонта, с которым сталкиваются многие владельцы отечественной «десятки».
Трос
Разрыв троса сцепления чаще всего происходит при эксплуатации машины в экстремальных условиях. Когда автомобиль новый, опасаться подобной поломки вряд ли стоит. Это скорее прерогатива старых автомобилей, находящихся в использовании регулярно.
Чтобы провести замену тросика, быть специалистом в области автомеханики не обязательно. Для начала изучите руководство по эксплуатации, а также советуем посмотреть обучающие видео по замене тросика сцепления на автомобиле ВАЗ 2110.
Важные моменты замены троса
Откручивание крепление
- Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
- Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
- На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
- Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
- При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
- Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
- Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.
Замена троса
Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.
Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.
Весь процесс можно разделить на три основных этапа:
- Подготовка;
- Демонтаж;
- Установка.
Рассмотрим их отдельно.
Подготовка
В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.
Также запаситесь необходимыми инструментами:
- Гаечный ключ на 8;
- Два гаечных ключа на 17;
- Отвертка крестообразного типа;
- Новый качественный тросик сцепления;
- Смазочные материалы.
Демонтаж
Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:
- Снимите стеклоочиститель со своей «десятки».
- Ослабьте немного контргайку и регулировочную гайку.
- Извлеките из вилки отключения сцепления ободок поврежденного троса.
- Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
- Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
- Достаньте из кронштейна искомый наконечник.
- Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
- Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
- Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
- Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
- Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
- Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
- Но и это не все. Снимите с пальца педали втулку.
- Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.
Установка
Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.
Установка выполняется следующим образом:
- Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
- Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
- Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
- Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
- Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.
Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.
Обязательно изучите инструкцию в руководстве по эксплуатации, посмотрите видео уроки, а также обзаведитесь качественным новым элементом. Только при комбинации всех этих факторов вы сумеете достичь желаемого результата и сэкономить внушительную сумму денег на услугах специалистов со станций технического обслуживания.
Загрузка …
