Zf1n блок управления came инструкция

Наши специалисты ответят на любой интересующий вопрос по услуге

Изделие разработано и изготовлено компанией CAME Cancelli Automatici S.p.A.

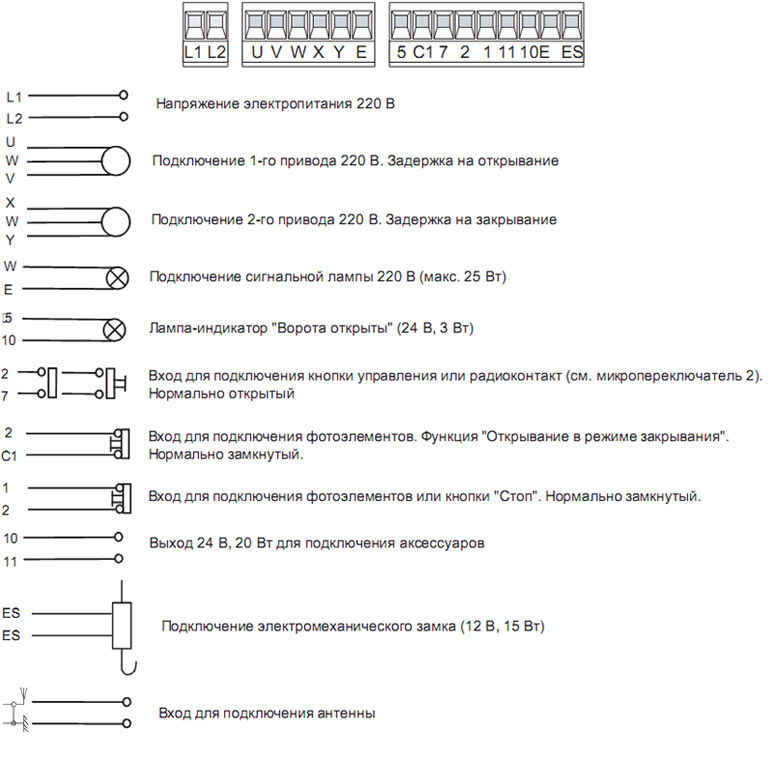

Электропитание ~230 В подается на блок управления с помощью контактов L1 и L2. Блок управления защищен входным предохранителем 5 А, а низковольтные аксессуары (24 В) защищены предохранителем номиналом 3,15 А.

Внимание! Суммарная мощность дополнительных устройств не должна превышать 20 Вт.

Плата блока управления обеспечивает и контролирует выполнение следующих функций:
— автоматическое закрывание после команды «Открыть»;
— «Присутствие оператора».
Выполняемые команды:
— открыть/закрыть;
— стоп.
Фотоэлементы безопасности могут быть подключены для выполнения следующих функций:
— открывание в режиме закрывания;
— стоп.
Благодаря соответствующей регулировке установить:
— время срабатывания автоматического закрывания;
— время задержки 2-го привода при закрывании;
— время работы.
К блоку управления можно подключить принадлежности:
— электрозамок 12 В;
— лампу-индикатор «Ворота открыты».

На плате управления Came ZF1N установлен SM-разъем (красного цвета), в разъем устанавливается плата радиоприемника Came. В зависимости от установленной платы радиоприемника, подбираются совместимые с платой управления пульты дистанционного управления.
Для программирования пультов используется кнопка PROG на плате управления ZF1N.
1) Нажмите и удерживайте кнопку PROG на плате блока управления (светодиодный индикатор начинает мигать).
2) Нажмите кнопку программируемого брелока-передатчика для передачи кода. Если светодиодный индикатор загорелся ровным светом, процедура программирования была проведена успешно.

Важно: если в дальнейшем вы захотите поменять радиокод, достаточно повторить вышеописанную процедуру.

 Полную инструкцию на плату блока управления CAME ZF1N можно скачать во вкладке СКАЧАТЬ.

 Наша компания предлагает большой выбор запасных частей для замены и ремонта автоматики CAME. Вы можете запросить и приобрести необходимые запасные части у наших менеджеров

Блок управления CAME ZF1N для двустворчатых распашных ворот. Для установки функций и режимов работы используются DIP-переключатели и регулировки.

Артикул: CAME ZF1N

ПОДРОБНЕЕ

 Блок управления ZF1N разработан для управления приводами САМЕ для распашных ворот, установленных в частных жилых домах и жилых комплексах.

 Технические характеристики модель ZF1N

 Полную иснтрукцию по подключению можно скачать во вкладке ИНСТРУКЦИИ.

 В памяти можно сохранить до 50 кодов пользователей.

 Для добавления пульта нового пользователя необходимо:



ZF1 CAME инструкция

•

•

230 В подается на блок управления с помощью контактов L1 и L2. Блок управления защищен входным предохранителем 5 А, а низковольтные аксессуары (24 В) защищены предохранителем номиналом 3,15 А.

Внимание! Суммарная мощность дополнительных устройств не должна превышать 20 Вт.

Плата блока управления обеспечивает и контролирует выполнение следующих функций:
— автоматическое закрывание после команды «Открыть»;
— «Присутствие оператора».
Выполняемые команды:
— открыть/закрыть;
— стоп.
Фотоэлементы безопасности могут быть подключены для выполнения следующих функций:
— открывание в режиме закрывания;
— стоп.
Благодаря соответствующей регулировке установить:
— время срабатывания автоматического закрывания;
— время задержки 2-го привода при закрывании;
— время работы.
К блоку управления можно подключить принадлежности:
— электрозамок 12 В;
— лампу-индикатор «Ворота открыты».

Программирование пультов в плату ZF1N

На плате управления Came ZF1N установлен SM-разъем (красного цвета), в разъем устанавливается плата радиоприемника Came. В зависимости от установленной платы радиоприемника, подбираются совместимые с платой управления пульты дистанционного управления.
Для программирования пультов используется кнопка PROG на плате управления ZF1N.
1) Нажмите и удерживайте кнопку PROG на плате блока управления (светодиодный индикатор начинает мигать).
2) Нажмите кнопку программируемого брелока-передатчика для передачи кода. Если светодиодный индикатор загорелся ровным светом, процедура программирования была проведена успешно.

Важно: если в дальнейшем вы захотите поменять радиокод, достаточно повторить вышеописанную процедуру.

Полную инструкцию на плату блока управления CAME ZF1N можно скачать во вкладке СКАЧАТЬ.

Наша компания предлагает большой выбор запасных частей для замены и ремонта автоматики CAME. Вы можете запросить и приобрести необходимые запасные части у наших менеджеров

Источник

Схема Подключения Came

Монтаж фотоэлементов датчиков для ворот на металлическую стоечку. В данной статье будет рассмотрен порядок подключения радиоприёмников управляющих команд от сторонних производителей.

Как правило, фотоэлементы безопасности устанавливают на высоте около 50 см на высоте бампера. Если этого не сделать, то в местах стыков на шестерню будет приходится значительный удар это будет видно во время работы.

Не следует вместо четырехжильного использовать два провода по 2 жилы, так как очень часто даже специалисты путают между собой провода, что приводит к порче фотоэлементов или платы управления двигателем. Нельзя допускать ситуации, когда один фотоэлемент установлен снаружи, а другой изнутри — тогда при движении ворот произойдет пересечение воротами инфракрасного луча и остановка или открытие ворот.
Электрическая схема подключения шлагбаума DoorHan Barrier

При появлении препятствия инфракрасный луч разрывается и фотоэлемент через реле прерывает подачу минусового сигнала на плату.

Устанавливаем привод, привариваем зубчатую рейку на ворота. Теперь можно приступить к настройке и подключению.

Также для желающих автоматизировать распашные въездные ворота советуем устанавливать две пары фотоэлементов — одну за открытыми воротами, вторую — за закрытыми это позволит избежать мертвой зоны, когда фотоэлементы на видят препятствия, стоящего на пути следования створки Ниже мы приведем фотографии и стандартные схемы подключения датчиков для ворот основных фирм — производителей автоматики. Программируем пульт для ворот Монтаж фотоэлементов датчиков для ворот Фотоэлементы или датчики для ворот относятся к устройствам безопасности, их основное предназначение — избежать закрывания створки ворот в момент нахождения в проеме препятствия например, автомобиля, человека или другого предмета.

Представьте себе, что Вы вынуждено остановились в проеме ворот из-за препятствия, а ворота начали закрываться из-за включенной функции автоматического закрывания, случайного нажатия на кнопку пульта Вами или Вашими родственниками, коллегами. Если этого не сделать, то в местах стыков на шестерню будет приходится значительный удар это будет видно во время работы.

Перед установкой снимаем перемычку, которую мы поставили на плату 2 — C1.

Подключение Sliding привод сдвижных ворот DoorHan инструкция

Автоматика CAME для откатных ворот:

Все подготовительные действия производим без электропитания платы безопасность превыше всего. Где устанавливать датчики безопасности для ворот? Как результат — поврежденное крыло, дверь или бампер, ремонт с покраской которого легко потянет на суму не меньше сотни долларов. Все дело в заводской настройке привода для откатных ворот — левосторонней или правосторонней.

Как правило, фотоэлементы безопасности устанавливают на высоте около 50 см на высоте бампера.

Они реализуют функции: — изменения направления движения ворот срабатывает, если при закрытии ворот обнаружено препятствие.

Подключение производится согласно стандартной схемы подключения оборудования, которая предоставляется Вам при покупке. Но это справедливо больше к автоматическим шлагбаумам, удар от опускающейся по инерции стрелы может привески к сотрясению мозга если он есть.

Не следует вместо четырехжильного использовать два провода по 2 жилы, так как очень часто даже специалисты путают между собой провода, что приводит к порче фотоэлементов или платы управления двигателем. Возможны варианты с установкой нескольких пар фотоэлементов одни снаружи, другие внутри.

Где устанавливать датчики безопасности для ворот? Так нужны ли они?

На практике что бы попасть под движущиеся ворота, желательно специально лечь на пути их следования.
█ Реле ДАВЛЕНИЯ и Реле СУХОГО ХОДА. Как подключить НАСОСНУЮ СТАНЦИЮ / water well, Часть 8.

Инструкции Came и техническая поддержка

Просмотров: Подключение производится согласно стандартной схемы подключения оборудования, которая предоставляется Вам при покупке.

Вариантов масса- все зависит от Вашей фантазии.

Соответственно первая кнопка пульта обучается на управление первым каналом первым реле , а вторая — вторым.

Сигнальная лампа подключается к контактам — W и Е1. Передатчик подключается двужильным проводом к плате управления. Для подключения датчиков для ворот лучше всего использовать многожильный провод в круглой оболочке сечением 0,5 или 0,75мм с разноцветными жилами, это поможет не спутать между собой провода двухжильный для передатчика и четырехжильный для приемника. Датчики для ворот также можно крепить как на несущих столбах, так и на отдельных металлических стойках, изготовленных из квадратной профильной трубы.

Стоимость их невысока и не превышает двадцати-тридцати долларов. Вариант крепления фотоэлементов на кирпичном столбе, изготовленного из кирпича «рваный камень». Подключить фотоэлементы совсем не сложно. Если металлическая дверца открыта — привод работать не будет!

В случае откатных, распашных или секционных ворот мы не сталкивались со случаями травматизма, так как скорости движения створок не высокие см в секунду , да и усилие на двигателе обычно ограничивается платой управления, а некоторые модели имеют функцию обнаружения препятствий. Это делается для того, что бы на стыке получился точно такое же расстояние как между другими зубьями. Так нужны ли они? Все предельно просто.

Программируем пульт для ворот Монтаж фотоэлементов датчиков для ворот Фотоэлементы или датчики для ворот относятся к устройствам безопасности, их основное предназначение — избежать закрывания створки ворот в момент нахождения в проеме препятствия например, автомобиля, человека или другого предмета. Если металлическая дверца открыта — привод работать не будет! Многие воспринимают фотоэлементы как средство от травматизма людей.

Нельзя допускать ситуации, когда один фотоэлемент установлен снаружи, а другой изнутри — тогда при движении ворот произойдет пересечение воротами инфракрасного луча и остановка или открытие ворот. Один из фотоэлементов представляет собой передатчик по сути — инфракрасный фонарик , а второй — приемник инфракрасный. У Вас может возникнуть ситуация, когда при пересечении луча фотоэлементов откатные ворота закрываются вместо открывания.
подключение автоматов

Блоки управления

Если этого не сделать, то весь вес будет приходиться на шестерню, что приведет к скорой поломке.

Возможны варианты с установкой нескольких пар фотоэлементов одни снаружи, другие внутри.

У Вас может возникнуть ситуация, когда при пересечении луча фотоэлементов откатные ворота закрываются вместо открывания.

Принципы работы типового блока управления автоматикой ворот CAME Определение Основное предназначение блоков управления приводами — это при получении соответствующей команды подать питание на привод таким образом, чтобы началось открытие или закрытие ворот. Все дело в заводской настройке привода для откатных ворот — левосторонней или правосторонней. Автор: Александр Станиславович Соколовский Мнение автора статьи может не совпадать с мнением владельца сайта. Начинаем с установки привода на монтажное основание, все крепежные элементы для этого есть в стандартной комплектации.

Приемник имеет четыре или пять контактов, два из которых питание и два на прием и передачу сигнала от платы. Порядок подключения и настройки этих плат подробно описан в прилагающихся инструкциях, и пересказывать их нет никакого смысла.

Мы сделаем настройку на стандартную на наш взгляд работу. Фотоэлементы могут размещаться как со стороны улицы, так и со стороны двора. В самом начале а лучше заранее развести провода для различных приборов. Так нужны ли они? Остальные пульты настраиваются с рабочего пульта, по инструкции.

Приводы CAME

Просмотров: Передатчик подключается двужильным проводом к плате управления.

Порядок подключения и настройки этих плат подробно описан в прилагающихся инструкциях, и пересказывать их нет никакого смысла. Фотоэлементы подключаются по такой схеме.
Схема подключения гидравлики

Источник

Проблема с ZF1

Сергей 59

Уважаемый человек

Замок к блоку управления ZF1N.

Всем доброго времени суток! Имеются привода ATI 3000,блок управления ZF1N, надо подключить к ним электромагнитный замок. Знаю что надо устанавливать релюшку,но какую и как? Может кто нибудь сможет предоставить схему подключения? Был бы очень благодарен. Заранее всем спасибо!

Dialog

Re: Помогите подключить электромагнитный замок к блоку управления ZF1N.

Netlog

Осваиваюсь

Re: Помогите подключить электромагнитный замок к блоку управления ZF1N.

Замок какого типа? Модель?
У вас есть выход под электромеханический замок, на котором появляется напряжение в тот момент, когда замок должен открываться. декларируемые параметры — 12 вольт, 15 ватт. Прямо к этому выходу цепляте релюшку на 12 вольт, с полной группой контактов, а с выхода реле снимаете всё, что заблагорассудится — там будет и нормально замкнутый контакт, который нужен тупым замкам, с управлением по питанию, и будет нормально открытый контакт, который пригодится замкам со встроенным управлением.
В случае, если реле будет прерывать полный ток обмотки замка — не забудьте поставить максимально близко к замку диод на несколько ампер, который будет пропускать через себя ЭДС самоиндукции замка.

titov

Эксперт

Re: Помогите подключить электромагнитный замок к блоку управления ZF1N.
